ストラクチャパーツ⇔イノベイティブパーツの切り替え

IRONCAD2021からストラクチャパーツの切り替え方法が変更になりました。

ストラクチャパーツタブの表示

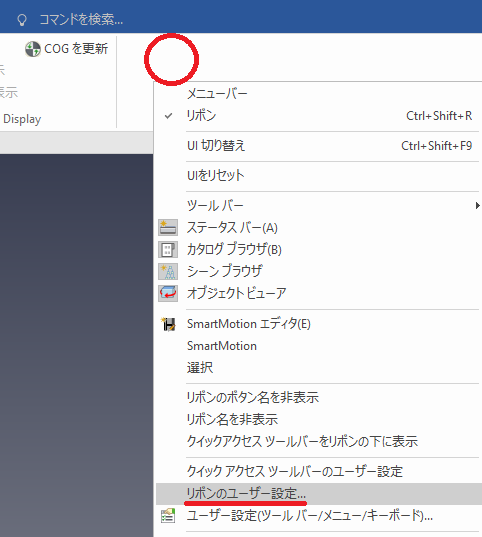

リボンのコマンドが無い箇所で右クリックし、[リボンのユーザー設定]をクリックします。

ユーザー設定が表示されます。

左側の[分類]から[ストラクチャパーツ]を選択し、右側の[リボンのレイアウト]内のどれか1つ項目を選択します。

続いて、中央の[追加]をクリックします。

※右側で選択した項目の下に追加されます。

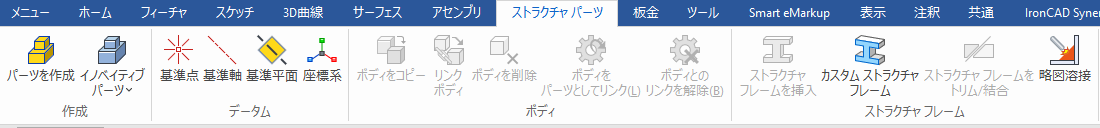

タブに[ストラクチャパーツ]が追加されることを確認します。

ユーザー設定ダイアログの右上の〔×〕をクリックして、終了します。

ストラクチャパーツの切り替え

[ストラクチャパーツ]タブ → [パーツモード] のイノベイティブパーツのプルダウンメニューから
ストラクチャパーツを選択します。

カタログブラウザからブロックをシーン上にドロップして、ストラクチャパーツになっていることを確認します。
