カタログ

開く

[共通]タブ → [カタログ]パネル → [開く] のプルダウンメニューから [開く] を選択します。

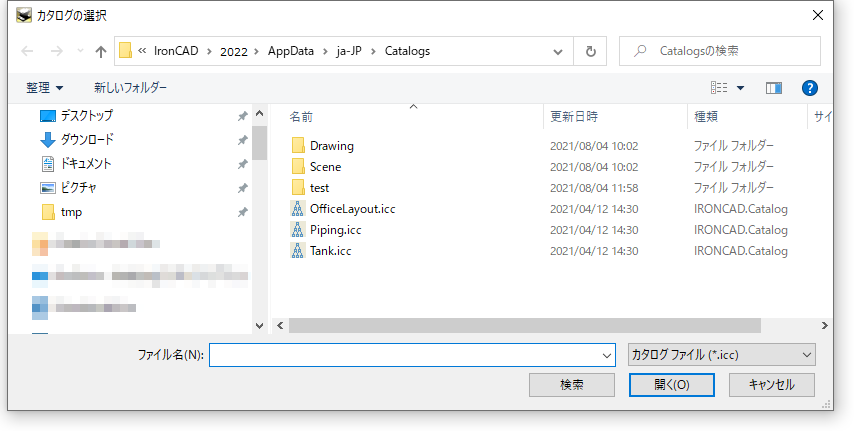

[カタログの選択]画面 が開きます。

カタログを選択し、[開く] をクリックすると、カタログが開きます。

閉じる

対象のカタログタブを開き、[共通]タブ → [カタログ]パネル → [開く] のプルダウンメニューから [閉じる] を選択します。

すべてのカタログを閉じる場合は、[すべてを閉じる] を選択します。

カタログを初期状態にする

カタログを初期状態の表示に戻す場合は、カタログセットを開きます。

カタログセットの開き方については、カタログセットのページをご参照ください。

参照：カタログセット

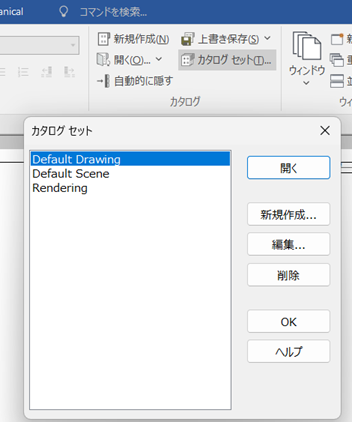

[Default Drawing] を選択し、[開く] をクリックします。

新規作成

作成したパーツをカタログに登録することで再利用できます。

パーツだけでなく、アセンブリ、スケッチ、3D曲線、色、素材、アニメーションの動きもカタログに登録することが可能です。

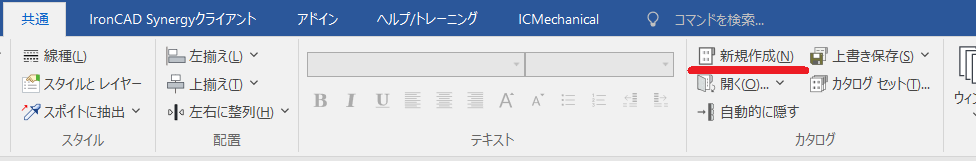

[共通]タブ → [カタログ]パネル → [新規作成] を選択します。

カタログブラウザに [Catalog1] という空のカタログが作成されます。（名称の変更は保存時に行います）

2D図形の登録

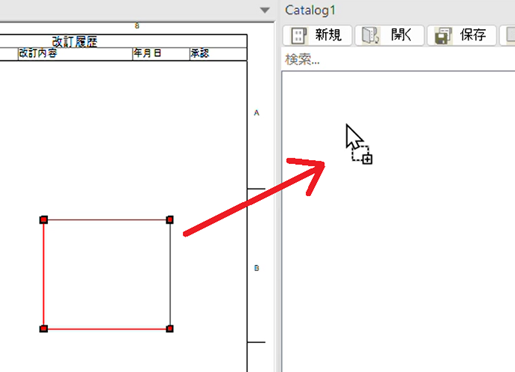

登録したい要素を選択し、ドラッグしてカタログ枠内へ移動します。
マウスカーソルが[＋]マークになったところで離します。

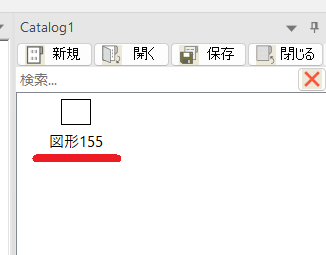

カタログに登録されます。

カタログにアイコンが表示されたら、名前をクリックして名称変更できます。

カタログに登録できる要素

カタログに登録できる要素は、[スケッチ]タブで作図した図形/インポートできるDWG図形です。

DWGデータをインポートしてカタログ化する

カタログ上で右クリックし、[2D図形をインポート] をクリックします。

インポートするDWGファイルを選択し、[開く] をクリックします。

インポートできる拡張子は[DWG]のみです。

図面や組図などの多くの要素が存在するDWGデータをインポートするが時間がかかるか、読み込めず強制終了する可能性があります。1シンボルなど小さなデータをインポートして活用を推奨します。

登録したアイテムを編集

一部の登録したカタログアイテムは、登録後も編集可能です。

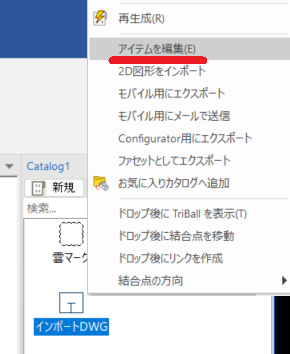

アイテムを右クリックし、[アイテムを編集] をクリックします。

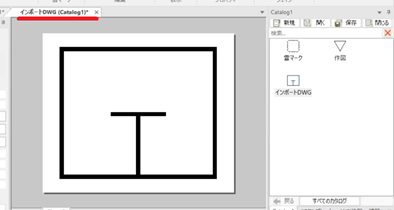

別シートで開かれます。　シート名に(カタログ名) が表示されます。

編集完了後、保存して閉じます。

インポートしたDWG カタログは、既存の線を削除することはできません。　スケッチで線を追加することは可能です。

保存

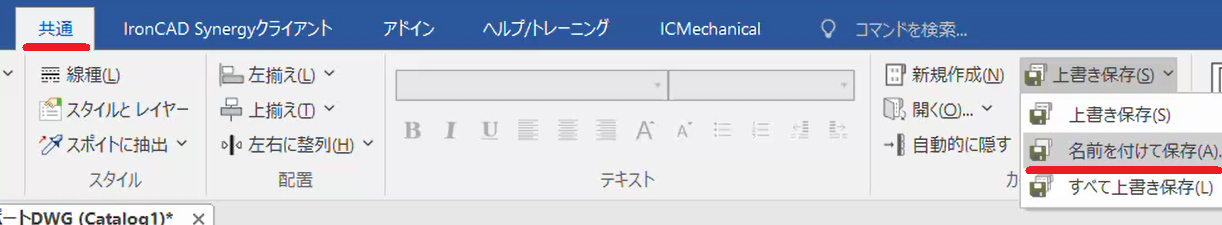

[共通]タブ → [カタログ]パネル → [名前を付けて保存] を選択します。

[名前を付けて保存]画面 が表示されます。

カタログの保存場所を選択し、[ファイル名] を入力して [保存] をクリックします。

カタログは、カタログファイル形式（.icc）で保存されます。

既定の保存フォルダーの確認方法

[メニュー] → [オプション] をクリックし、[オプション]画面 を表示します。

左のメニューから [フォルダー] を選択すると、右側にフォルダーの設定が表示されます。

[カタログフォルダー] のパスを確認します。
