図面の印刷¶

印刷設定¶

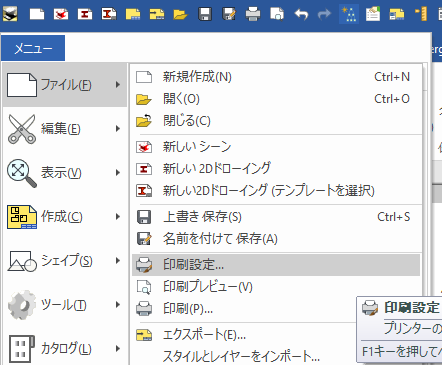

[メニュー] → [ファイル] → [印刷設定] をクリックします。

印刷設定

プリンターと用紙の初期設定を入力します。
※用紙サイズは、よく印刷するサイズに設定

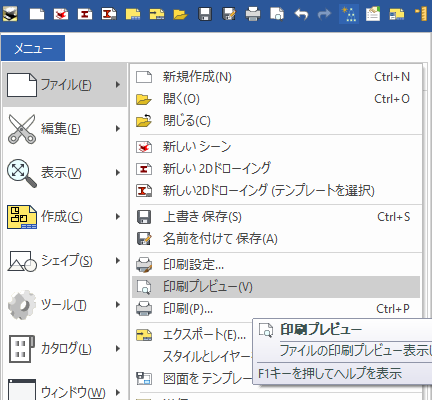

[メニュー] → [ファイル] → [印刷プレビュー] をクリックします。

印刷プレビュー

画面左上の [印刷] をクリックすると、下記 <図面を印刷> の画面が表示します。

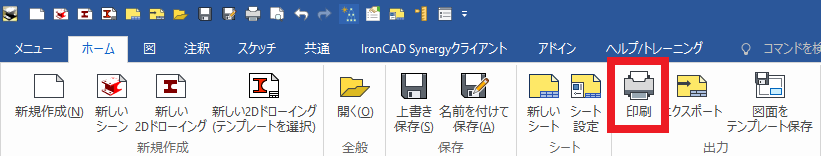

図面を開き、[ホーム]タブ → [印刷] をクリックします。

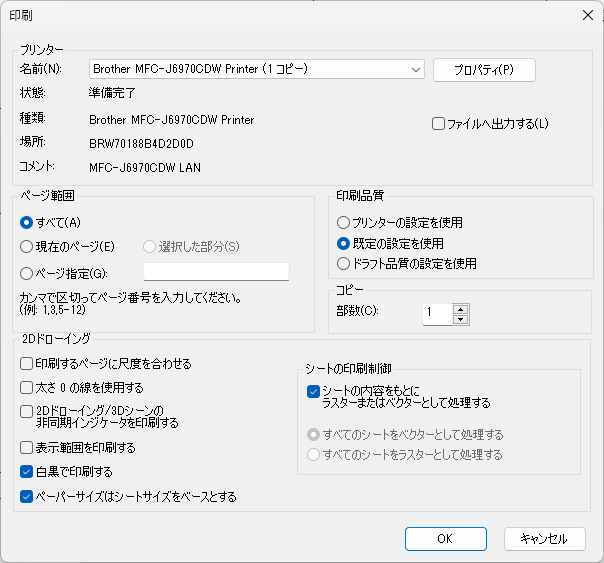

[印刷]画面が開きます。

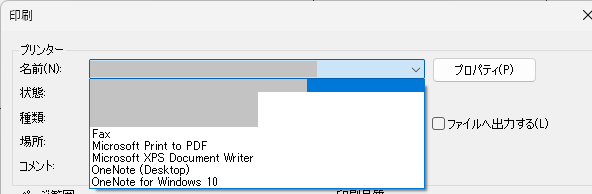

プルダウンメニューから出力プロッターを選択します。

プリンターのほかに、PDF 出力や画像出力を選択できます。

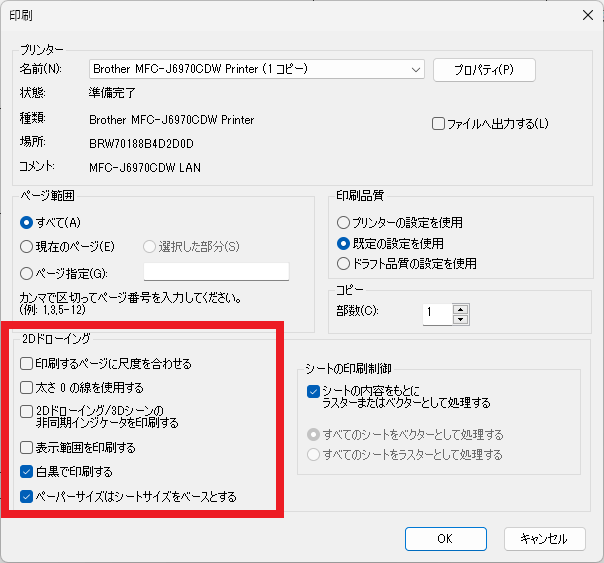

2Dドローイング設定

※一旦初期設定で印刷してください。

項目	内容
印刷するページに尺度を合わせる	プリンター設定の選択サイズで印刷されます
太さ 0 の線を使用する	すべて細線で印刷します。
2Dドローイング/3Dシーンの非同期インジケータを印刷する
表示範囲を印刷する
白黒で印刷する	図面をモノクロで印刷します。
ペーパーサイズはシートサイズをベースとする	図面の尺度に合わせて印刷します。
