相対ビュー

複数のボディで作成されているストラクチャパーツの指定したボディのみを投影します。

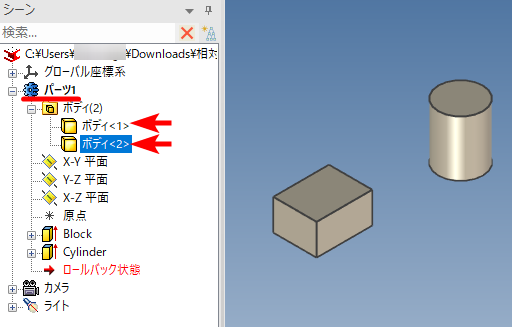

下図の パーツ1 は、ブロック と 円柱の 2 つのボディで構成されています。
[相対ビュー] の機能で、指定したボディのみを投影します。

投影した図から相対ビューを作成する

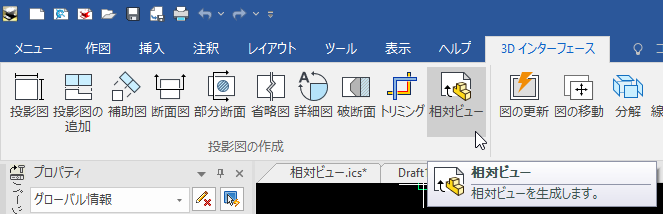

[3D インターフェース]タブ → [相対ビュー] をクリックします。

投影図済みの図を選択します。

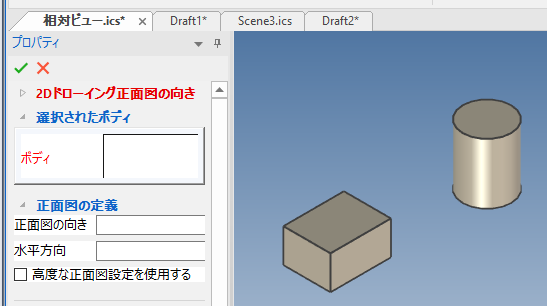

投影している 3Dデータが開かれます。

シーン上で投影するボディを選択します。
選択されているボディを再選択すると選択が解除されます。

選択したボディは、青色でハイライトされます。

ボディを選択後、[緑のチェックマーク]をクリックします。

3Dシーンから 2D ドラフト（CAXA Draft）に切り替わります。

投影図を左クリックで配置します。

配置前にインスタンスメニュー で以下を設定できます。

[1.図の名前]

[2.]正面図の定義に関連付ける/正面図の定義に関連付しない

投影時に設定をする

[3D インターフェース]タブ → [投影図] をクリックします。

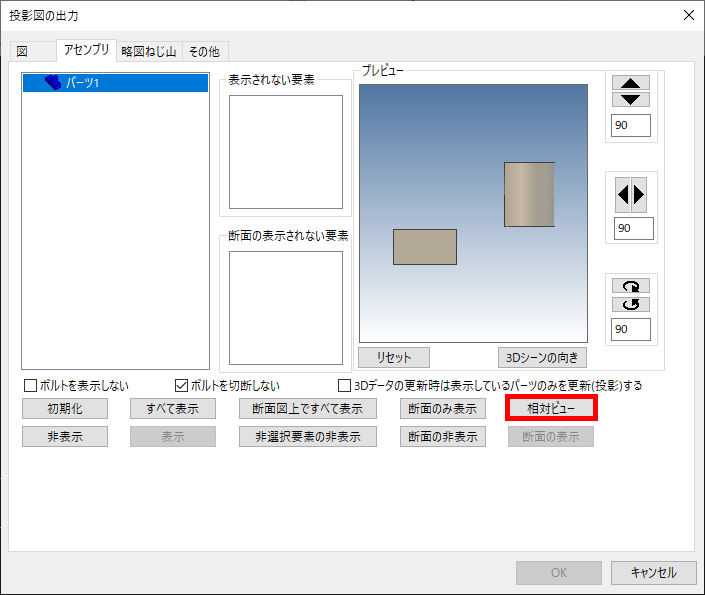

[投影図の出力]ダイアログ の [アセンブリ]タブ で [相対ビュー] をクリックします。

3Dシーンが開かれます。

上記の方法と同様に投影するボディを選択します。
