スタイルとレイヤー

部品表の設定を行います。

スタイルの設定は、現在開いているファイルに対して適用されます。

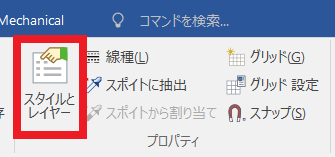

[ホーム]タブ → [プロパティ]グループ → [スタイルとレイヤー] をクリックします。

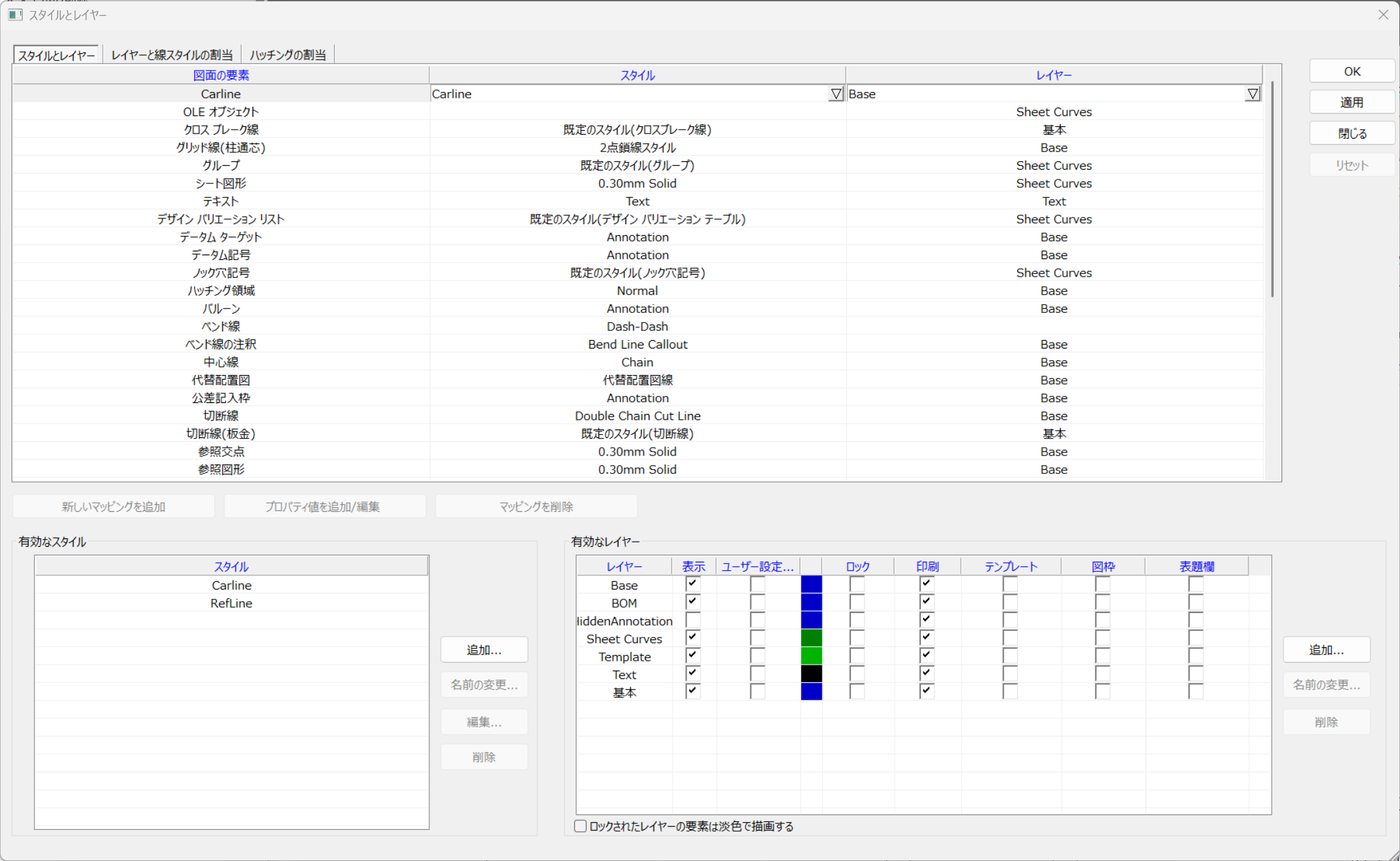

[スタイルとレイヤー]画面 が表示します。

スタイル

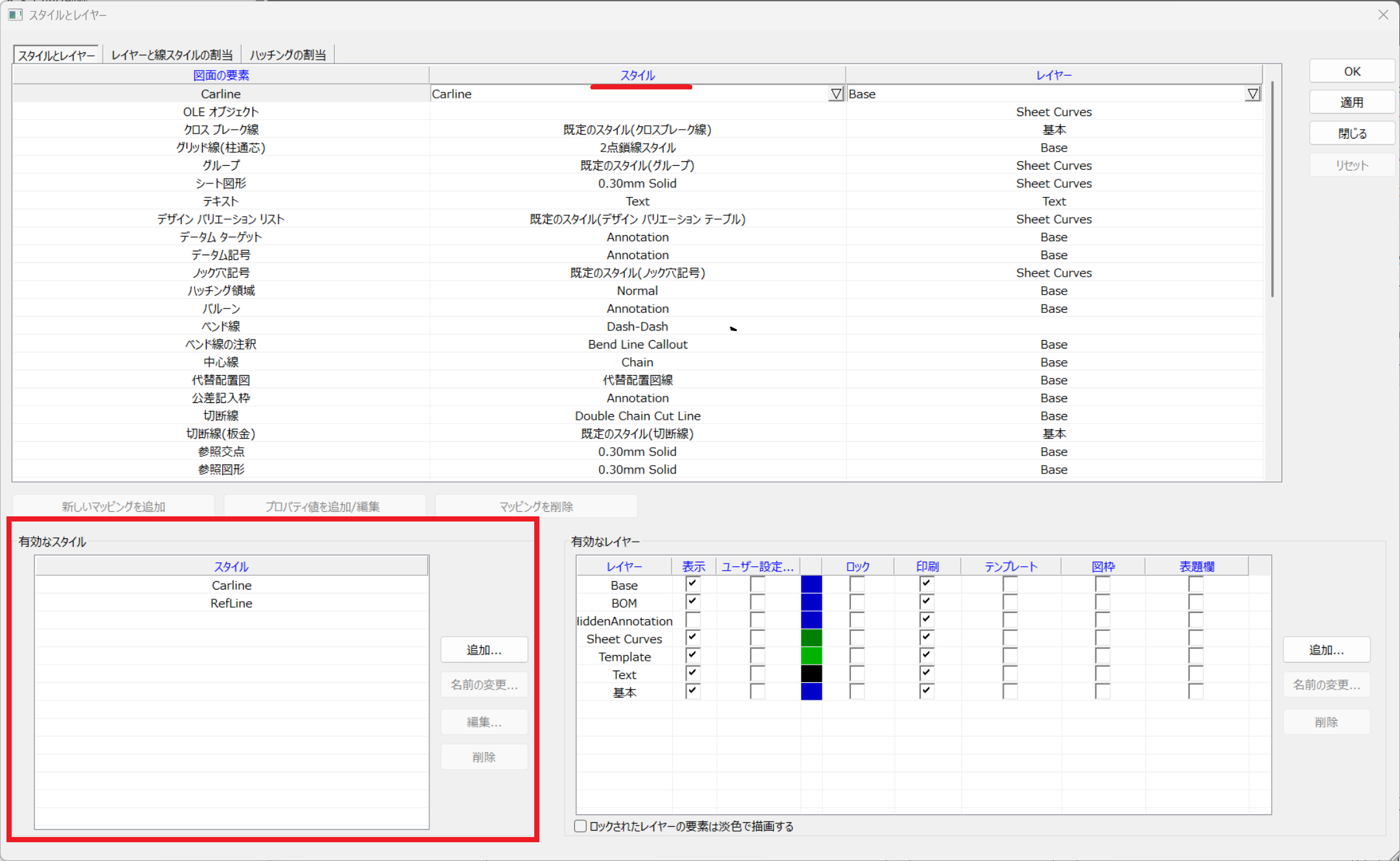

[スタイルとレイヤー]タブ の画面左上にある [図面の要素]列 から編集する行を選択し、画面左下でスタイルの追加/削除・編集します。

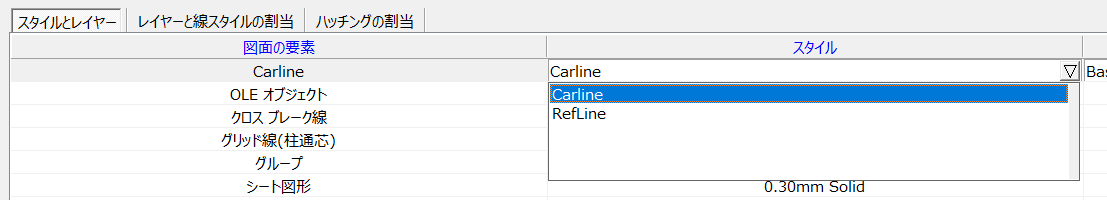

設定したスタイルは、画面中央上の [スタイル]列 で選択できます。

レイヤー

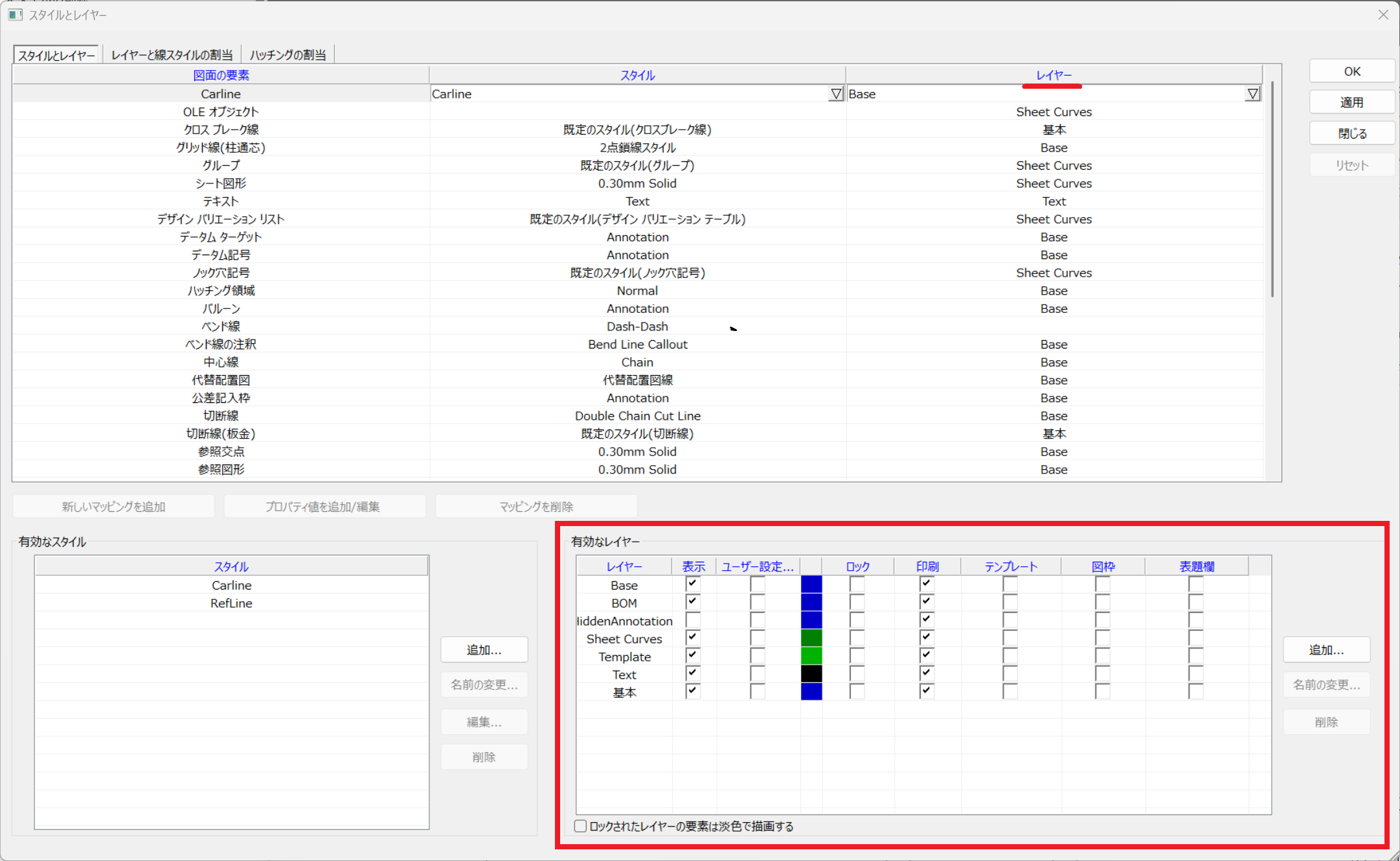

[スタイルとレイヤー]タブ の画面左上にある [図面の要素]列 から編集する行を選択し、画面右下でレイヤーの追加/削除・適用します。

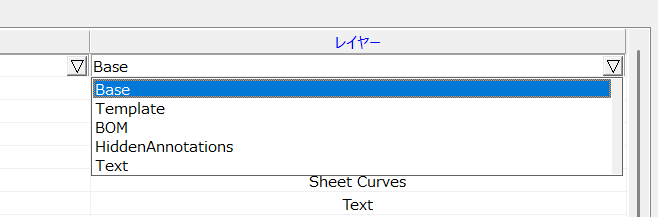

設定したレイヤーは、画面右上の [レイヤー]列 で選択できます。

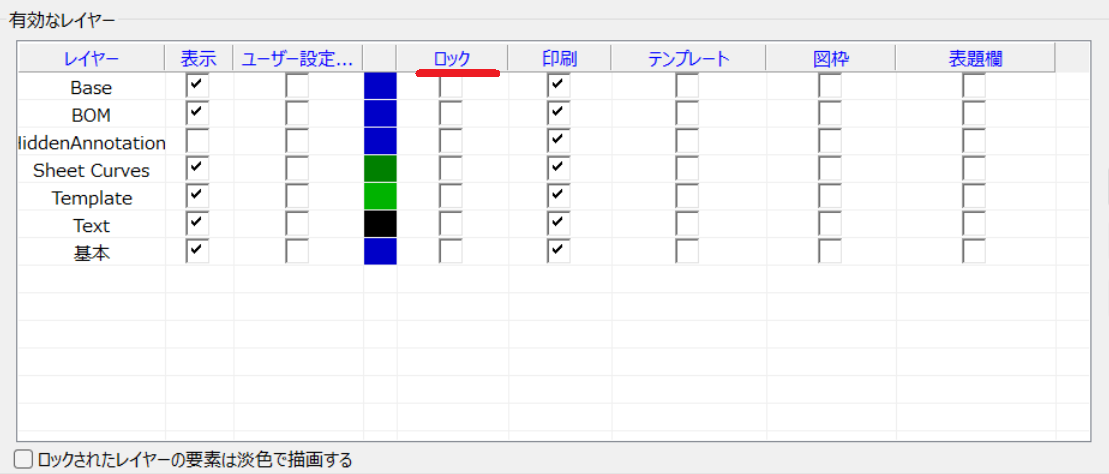

レイヤー欄の [ロック]列にチェックすると、作業画面上で選択できなくなります。

操作する必要のない要素に適用してください。

ロックの適用/解除は、[スタイルとレイヤー] 画面で実施します。

その他のタブ

レイヤーと線スタイルの割当

3D のカスタムプロパティ情報に対して、レイヤーと線スタイルを予め設定することができます。

例えば、ワークデータのカスタムプロパティに情報を設定し、2Dドローイングに投影したときに破線で表示できます。
決まったレイヤーのルールを予め設定することで、作図時間を短縮できます。

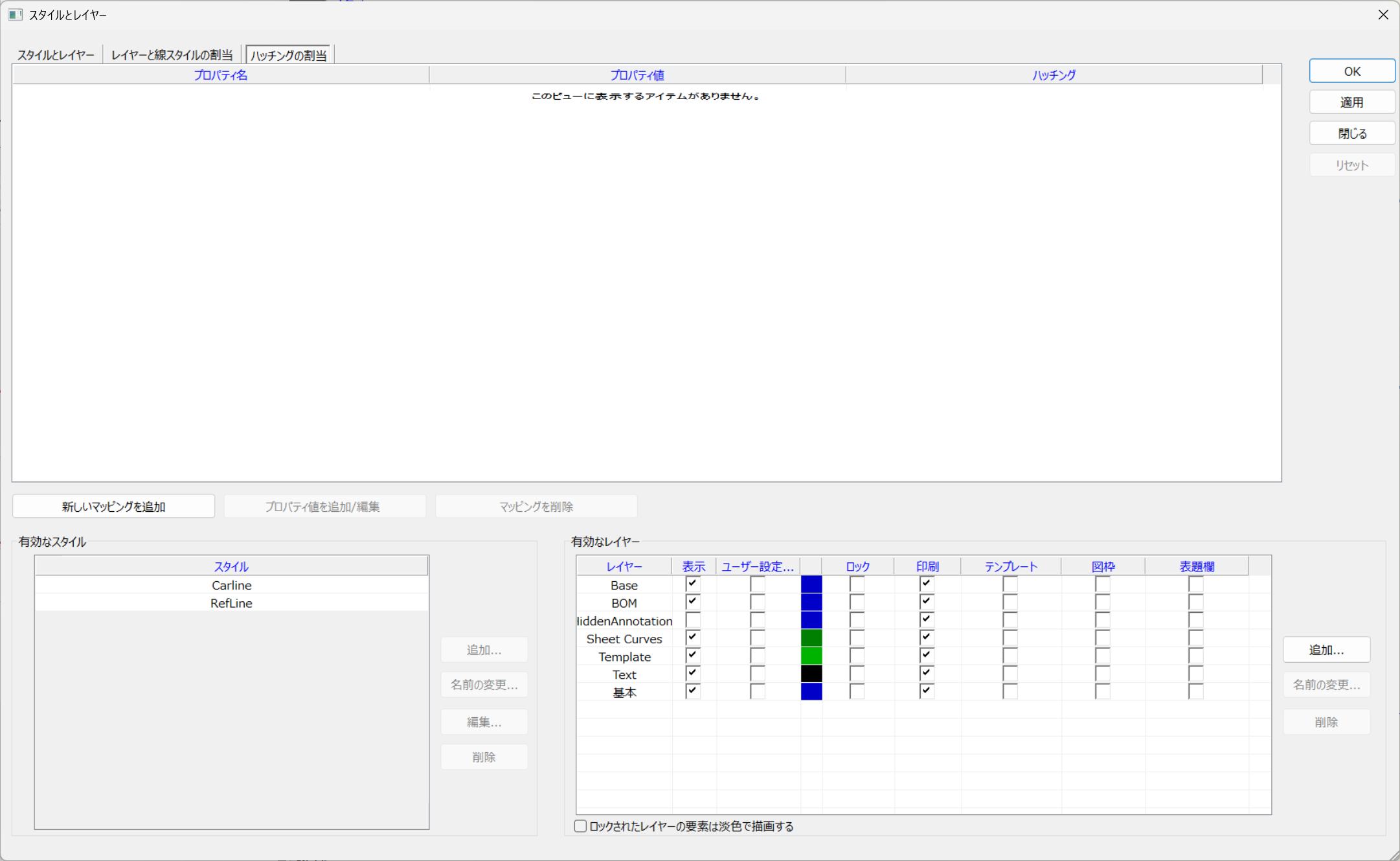

ハッチングの割当

3D のカスタムプロパティ情報に対して、ハッチングを予め設定することができます。

例えば、ワークデータのカスタムプロパティに情報を設定し、2Dドローイングで断面図を作成したときにワークデータのハッチングパターンをルールに則って表示できます。
決まったハッチングのルールを予め設定することで、作図時間を短縮できます。
