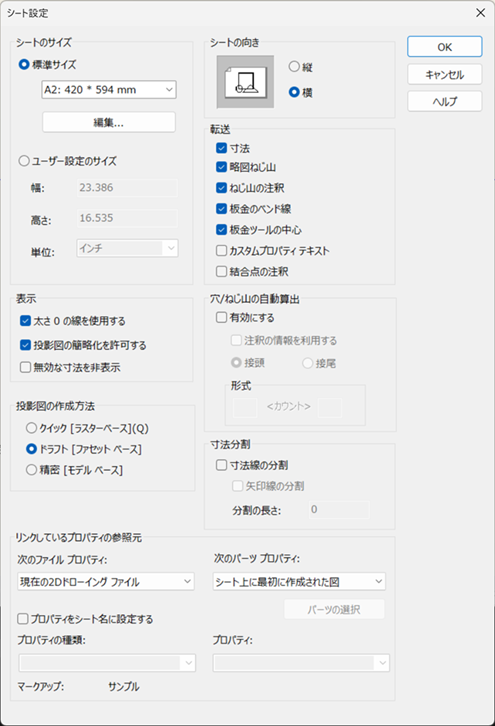

シート設定¶
[ホーム]タブ の [シート設定] について説明します。

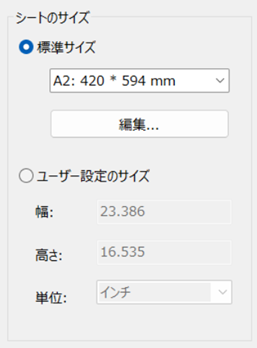

シートのサイズ¶
開いている 2Dドローイングの図枠サイズを変更します。
シートの向き¶
配置する図枠の向きに応じてシートの向きを変更します。
転送¶
3D に設定された各項目の情報にチェックを入れると投影時に表示します。
表示¶
太さ0 の線を使用する¶
図形の線の太さを0で表示します。
投影図の簡略化を許可する¶
無効な寸法を非表示¶
投影図に寸法を作成後、3Dの要素を[抑制]したときに、抑制した要素に関連する寸法がリンク切れせず非表示されます。
3Dで自動転送設定されている寸法は非表示されません。
2Dドローイングの[寸法]機能で作図した寸法
投影図の作成方法¶

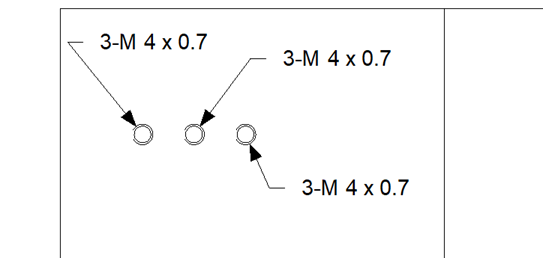

カスタム穴を自動検出し、穴寸法が作成されます。
同じ穴はカウントされます。
すべての穴に作成されます。不要な箇所は個別に非表示してください。
寸法分割¶
リンクしているプロパティの参照元¶
