ポリライン

直線、円弧、または直線と円弧を組み合わせた線を作成することができます。

---

pline

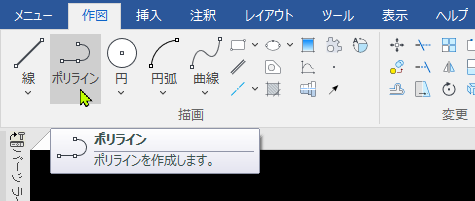

[作図]タブ → [ポリライン] を選択します。

[1.]線分/円弧

[線分]、[円弧]のいずれかを選択します。

[円弧]を選択すると、連続する円弧を作成できます。

[2.]開いた/閉じた

図形を閉じるかどうかを選択します。[閉じた] を選択すると、コマンド終了時に終点から始点までの線分が自動的に作成されます。

[3.始点の幅]

始点の線幅を指定します。

[4.終点の幅]

終点の線幅を指定します。

始点から終点までの各点を順に指定します。

点を指定する際にインスタンスメニュー（[1.]線分/円弧）を切り替えることで、円弧と線分を組み合わせた連続線を作図できます。

コマンドを終了するにはマウスボタンを右クリックします。

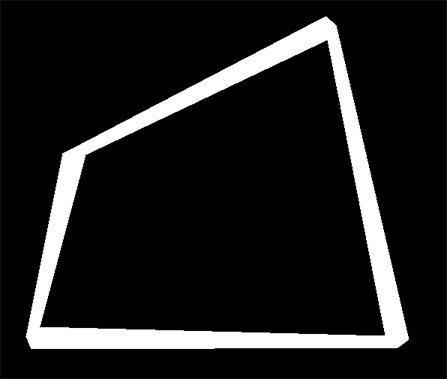

始点と終点で線幅の異なる図形の例

連続した円弧の例

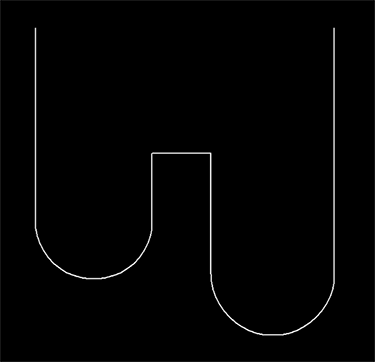

円弧と線分を切り替えながら作成した例

ポリラインの編集

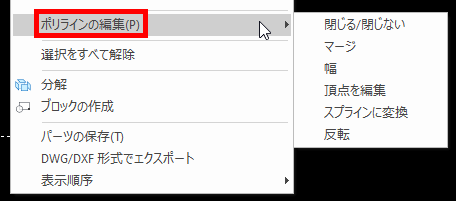

ポリラインを選択後、右クリックし、ポリラインを編集できます。

項目	内容
閉じる/閉じない	始点と終点が同じ位置にある場合、閉じたポリラインにするか開いたポリラインに変更できます。
マージ	2 つ以上のポリラインで端点が同じ位置にある場合に 1 つのポリラインに変更できます。
幅	選択したポリラインの幅を変更できます。
頂点を編集	ポリラインの頂点を 追加/削除 できます。
スプラインに変換	ポリラインをスプラインに変換します。
反転	ポリラインの始点と終点を反転します。

また、ポリラインの頂点（青い四角）にマウスカーソルを合わせる編集メニューが表示されます。
頂点にマウスカーソルを合わせるのみで、右クリックなどは不要です。

メニューが表示されましたら、項目をクリックします。

項目	内容
頂点をストレッチ	頂点を移動します。
頂点を追加	ポリライン上に頂点を追加します。
頂点を削除	マウスカーソルを合わせている頂点を削除します。
頂点を延長	頂点を追加し、ポリラインを延長します。 （ポリラインの始点・終点のみ）
