パーツ¶

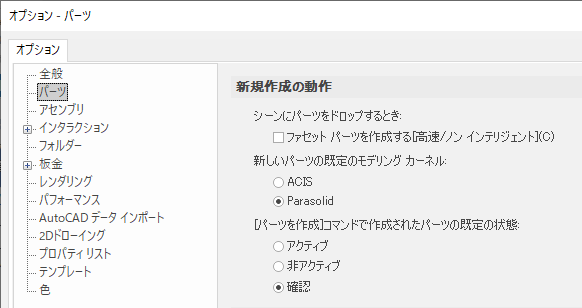

オプションパーツ

新規作成の動作¶

新規作成の動作

シーンにパーツをドロップするとき:¶

カタログからアイテムをドロップするときの設定を行います。

[ファセットパーツを作成する[拘束/ノンインテリジェント]]¶

チェックを入れるとドロップしたパーツを編集できなくなるのでご注意ください。

新しいパーツの既定のモデリングカーネル:¶

カタログからドロップするアイテム、またインポートするパーツの既定のカーネルを設定します。

デフォルト設定は Parasolid に設定されています。

板金ツールを使用する場合
精密機械など微細なパーツをモデリングする場合
穴数の多いモデル
曲面形状の多いモデル
Parasolid でサーフェス化する場合

データの形状を編集できない問題が発生した場合は、カーネルの変更をお試しください。カーネルの変更については、以下をご参照ください。

参照：カーネルの切り替え

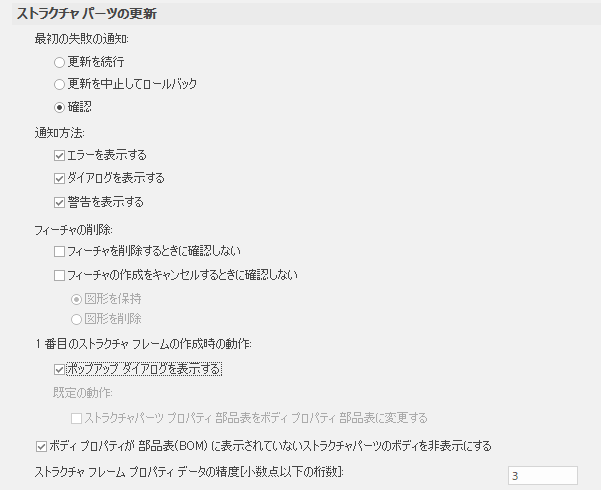

ストラクチャーパーツの更新¶

ストラクチャパーツの更新

1番目のストラクチャフレームの作成時の動作: 　※2024新設¶

ストラクチャパーツを使用する際に、属性情報をトップのボディに設定する場合と、トップボディの中に作成した単体ボディに設定する場合を選択します。

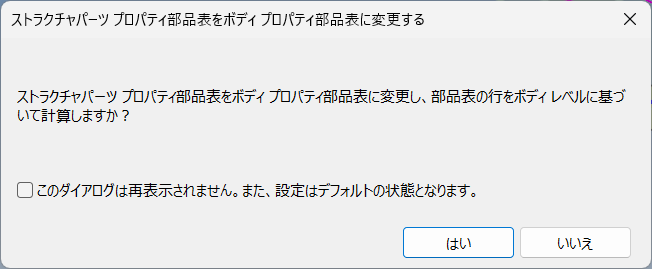

ポップアップダイアログを表示する¶

ポップアップダイアログ

[はい] をクリックすると、個別のボディプロパティで挿入されます。
[いいえ] をクリックすると、トップのボディプロパティで挿入されます。

選択によりアイコンの表示が変わります。

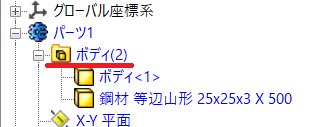

〔トップのボディプロパティの表示〕

ST プロパティ

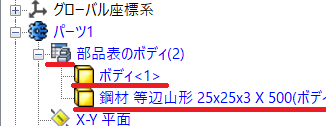

〔個別のボディプロパティの表示〕

ボディプロパティ

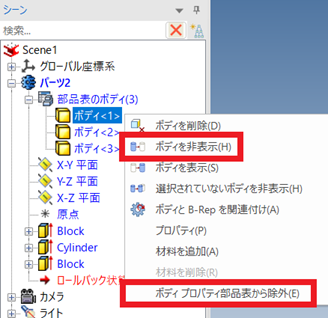

[ボディを非表示] と同時に [ボディプロパティ部品表から除外] も適用する: 　※2024新設¶

チェックを入れると、選択したボディに [ボディの非表示] を適用した際に [ボディプロパティ部品表から除外] も適用され、非表示要素は 2D部品表に反映されません。

ボディプロパティ部品表除外

例) ボディ<1> が 2つあり、1つを非表示(部品表から除外) している場合部品表除外サンプル

CAXA の部品表に非表示要素はカウントされません。

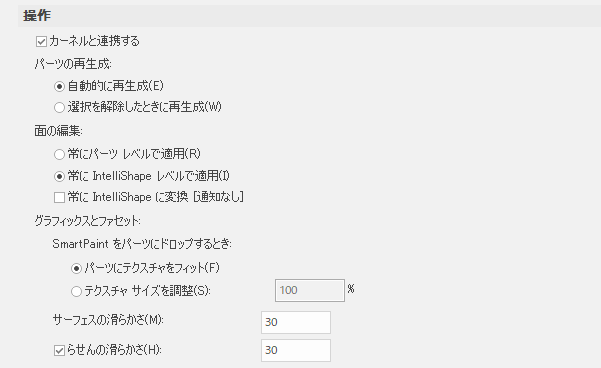

操作¶

グラフィックスとファセット:¶

パーツ表面の表示について設定します。

[サーフェスの滑らかさ]¶

[らせんの滑らかさ]¶

設定 30 で円柱形状等のカクツキが気になる場合は、数値を高く変更してください。※60 程度まで
部品点数が多い場合や中間ファイルのデータにより、設定が高すぎるとパフォーマンスが低下します。
PC のグラフィック性能に左右されますので、必要に応じて調整してください。

全体の設定はオプションになりますが、シーン上では個別のパーツやアセンブリに対して設定が可能です。

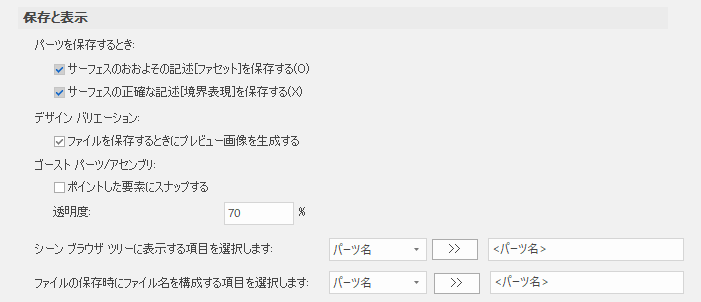

保存と表示¶

デザインバリエーション:¶

デザインバリエーションのプレビュー画像をファイル内に記録します。

バリエーション数の多いファイルの場合、画像情報も多くなるため、ファイル容量が大きくなります。

ゴーストパーツ/アセンブリ:¶

ゴーストパーツに設定したパーツは、シーン上でのマウス選択から除外され、編集にロックがかかった状態になります（シーンブラウザからの選択、編集は行えます）。

透明度を設定しておくことで、ゴーストパーツと他のパーツを識別しやすくします。

また、[ポイントした要素にスナップする] にチェックを入れると、ゴーストパーツ上に他のパーツを編集する際の参照点を取ることができます。

パーツをゴースト化する方法は、ゴーストパーツに設定のページをご参照ください。

参照：ゴーストパーツに設定

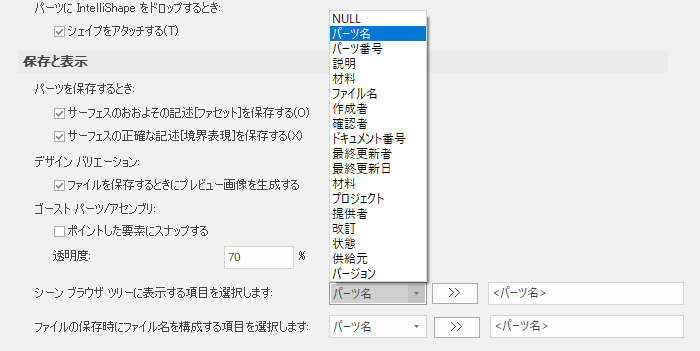

シーンブラウザツリーに表示する項目を選択します:¶

本項目を設定することで、プロパティ項目をパーツの情報としてシーンブラウザに表示することができます。

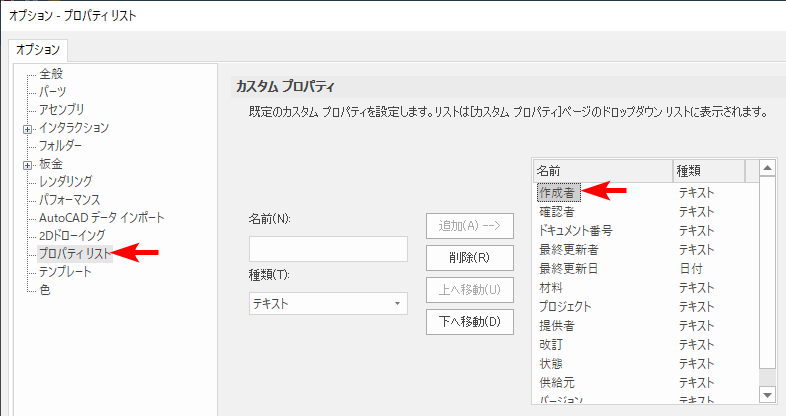

3つのプルダウンメニューで、[NULL]、[パーツ名]、[パーツ番号]、[説明]、[材料]、[ファイル名] に加え、[プロパティリスト]項の [カスタムプロパティ] で設定されている項目をそれぞれ選択できます。

参照：プロパティリスト

シーンブラウザツリーに表示する項目

項目を表示しない場合は [NULL] を選択します。

1 つのプルダウンは必ず設定する必要があります。

シーンブラウザツリーに表示する項目

[パーツ番号 / パーツ名 / NULL] に設定した時のシーンブラウザの表示

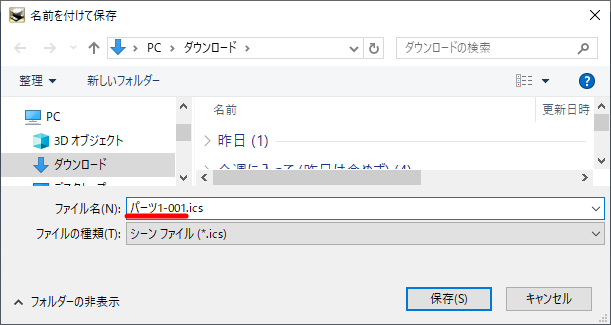

ファイルを保存するときのファイル名を構成する項目を選択します:¶

本項目を設定することで、新規保存時や外部保存時に、プロパティ項目を自動的にファイルの保存名にすることができます。（新規保存時は、トップアセンブリのプロパティ項目が保存名に反映されます）
