カスタム詳細図

[詳細図]コマンドは円形のみですが、矩形で詳細図を作成する場合に使用します。

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

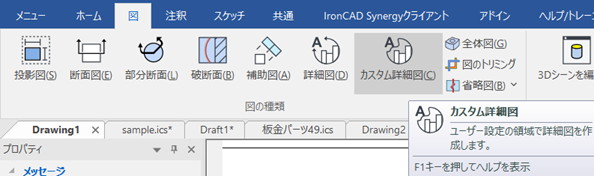

〔1〕投影図を選択し、[図]タブ → [図の種類]グループ → [カスタム詳細図] をクリックします。

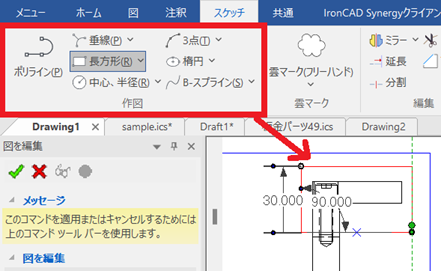

〔2〕自動で [スケッチ]タブ に切り替わり、詳細表示する図形を作成します。

〔3〕プロパティブラウザ左上の[OK] をクリックします。

〔4〕詳細図を配置します。

〔5〕配置した詳細図を選択し、プロパティブラウザの[尺度] や [隠線] を調整します。

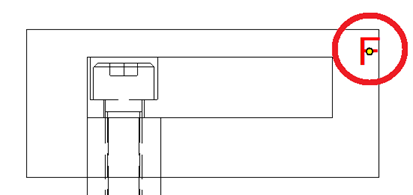

〔6〕投影図に表示される符号の位置は、マウスで掴んで調整します。

詳細図に符号と尺度は自動表示されません。[テキスト]コマンド で手動作成をお願いします。

符号に引出線を追加することはできません。
