3D とリンクした部品表を作成する¶

部品表を作成する前に、スタイルなどを設定済みのテンプレートをご用意ください。

3D の各種プロパティとリンクした部品表の作成およびバルーン（パーツ番号）の配置を行います。

部品表を作成する¶

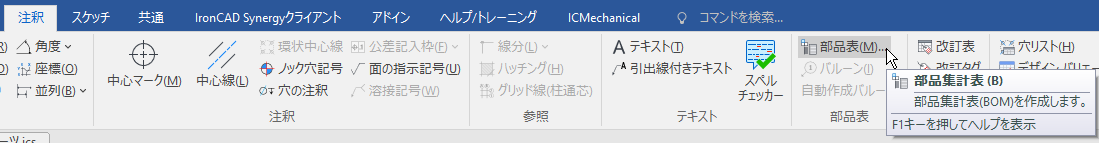

[注釈]タブ → [部品表] を選択します。

部品集計表

[部品集計表(BOM)/テンプレートの作成]画面が表示されます。

3D部品表のインポート画面

任意の部品表を選択し、[OK] をクリックします。
部品表は、図面の中央に作成されます。

部品表の配置変更

部品表を選択後、基点をドラッグ操作で任意の位置に配置します。

[部品表の列のタイトル] に紐づける 3D プロパティを [部品集計表(BOM)列のヘッダーの編集]画面で設定します。

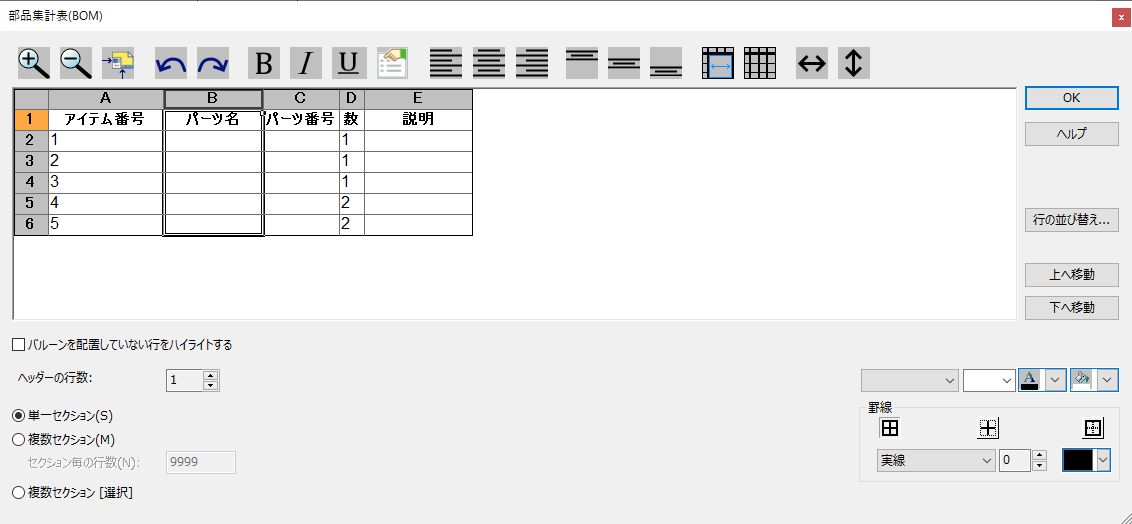

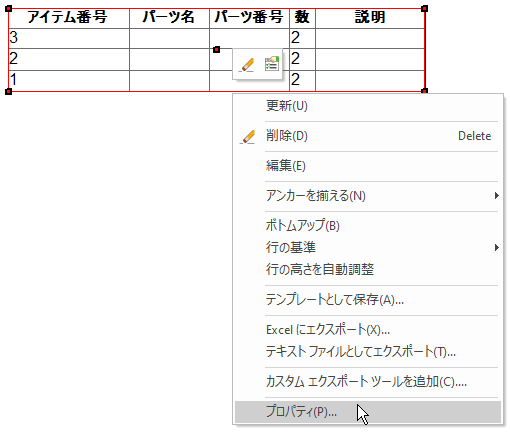

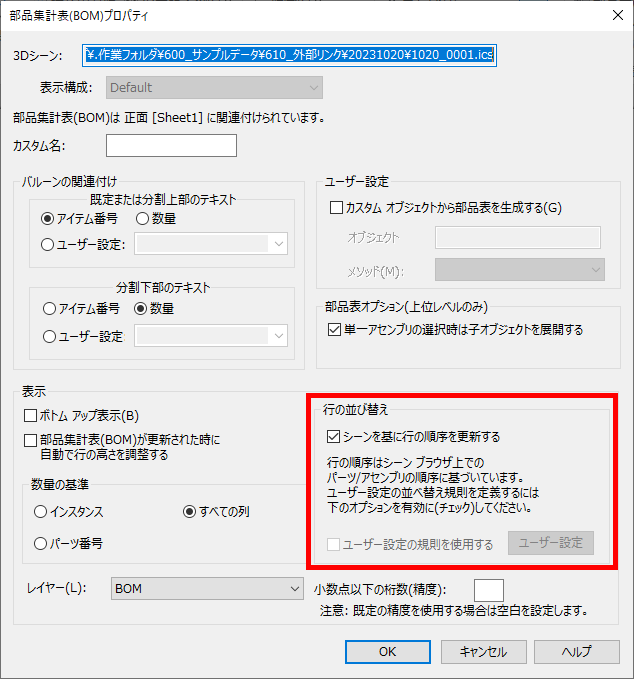

部品表を作成後、部品表をダブルクリックすると、[部品集計表(BOM)]画面が表示されます。

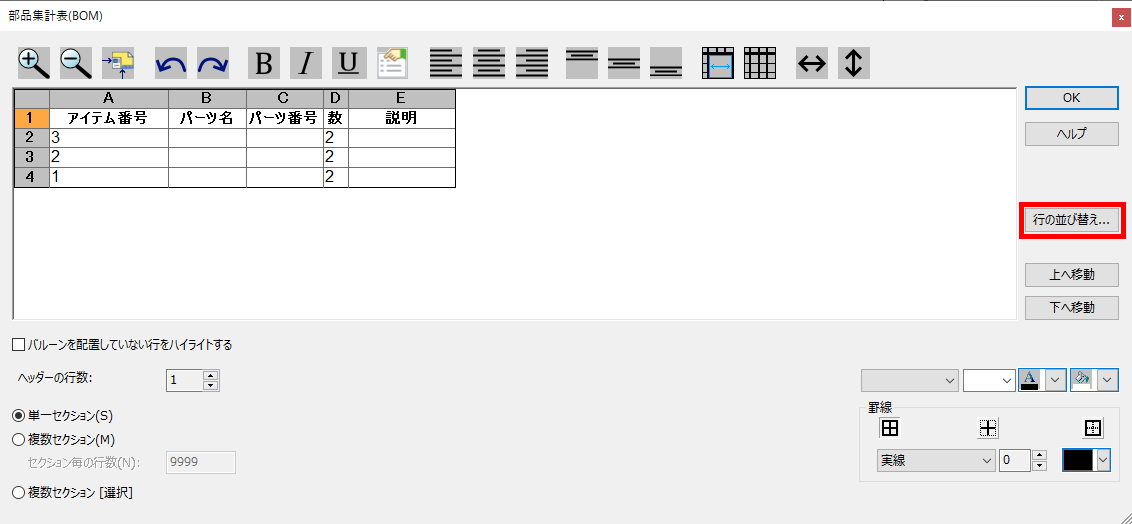

部品集計表(BOM) 画面

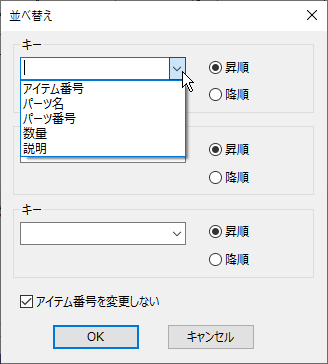

アルファベットが表示されているセル（A,B,C,...）をダブルクリックすると、[部品集計表(BOM)列のヘッダーの編集]画面が表示されます。

部品集計表(BOM)列のヘッダーの編集画面

[列タイトル以外のプロパティを使用する] にチェックを入れ、[関連プロパティ] に入力または、プルダウンメニューから選択し設定を行います。

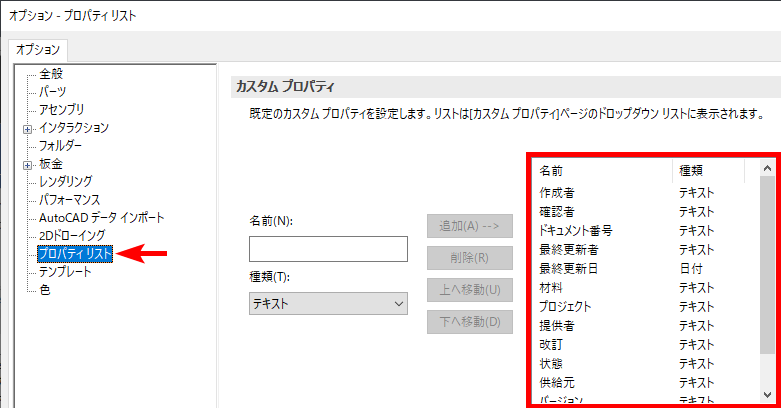

プルダウンメニューには、IntelliShapeプロパティ、パーツプロパティ、アセンブリプロパティ、カスタムプロパティの項目が表示されます。

3D部品表のインポート画面

デフォルトのプロパティ

関連プロパティ	説明	3D プロパティの項目名	確認先
3DCurveLength	3D曲線の長さ	-
EndTaper		傾き角度	[IntelliShapeプロパティ] → [サーフェス変形] → [終了部分] → [テーパ] → [傾き角度]
MassDensity		質量密度	[パーツプロパティ/アセンブリプロパティ] → [材料] → [質量密度]
Material		材料	[パーツプロパティ/アセンブリプロパティ] → [材料] → [材料]
PartMass	パーツの質量。3Dパーツから自動計算	計算質量	[パーツプロパティ/アセンブリプロパティ] → [材料] → [計算質量]
PartName		ユーザー名	[パーツプロパティ/アセンブリプロパティ] → [全般] → [ユーザー名]
PartVolume		体積	[パーツプロパティ/アセンブリプロパティ] → [材料] → [体積]
SheetMetal/NeturalSurfaceArea	板金の表面積	-
SizeboxHeight		高さ	[IntelliShapeプロパティ] → [サイズボックス] → [高さ]
SizeboxLength		長さ	[IntelliShapeプロパティ] → [サイズボックス] → [長さ]
SizeboxWidth		幅	[IntelliShapeプロパティ] → [サイズボックス] → [幅]
StartTaper		傾き角度	[IntelliShapeプロパティ] → [サーフェス変形] → [開始部分] → [テーパ] → [傾き角度]
