寸法の破綻¶
投影図の寸法の引き出し位置に変更が加わると、図形の座標位置が失われ、寸法の破綻が発生します。
参照している 3D モデルに変更を加える場合には注意が必要です。
- 寸法の引き出されている部分に糸面取りを施す場合
- 寸法の引き出されているパーツに非表示/抑制/ゴーストの設定を行う場合 など
寸法のチェック¶

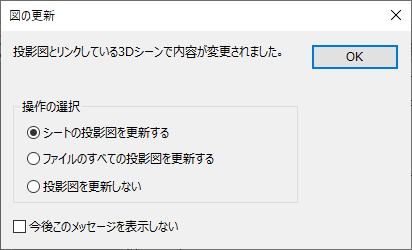

3D モデルを編集後、図の更新を行う際に、寸法の破綻がないかチェックを行います。
[投影図を更新しない] にチェックを入れ、[OK] をクリックした場合は、更新されていないため、寸法の破綻のチェックは行われません。
[関連付けされていないオブジェクトの再アタッチ]画面 が表示されます。
関連付けされていない（破綻した）寸法は、デフォルトのオプション設定では、下図のように表示されます。
再アタッチ（再関連付け）¶
関連付けされていない寸法を再アタッチ（再関連付け）することができます。
[関連付けされていないオブジェクトの再アタッチ]画面 の左側に表示されている寸法を選択します。
選択した寸法は、赤色に表示されます。
[再アタッチ] をクリックすると、再アタッチ（再関連付け）を行います。

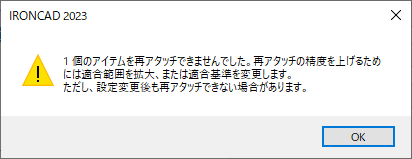

[範囲] で設定した値で再アタッチ（再関連付け）ができない場合、下図のメッセージが表示されます。
[範囲] の値を変更することで、再アタッチできる場合もございます。
自動で再アタッチができない場合があります。
その場合は、手動で再アタッチを行う、または削除して寸法を作成しなおす必要があります。
手動で再アタッチ（関連付け）する¶
寸法を選択後、マウスカーソルが手のアイコンに変わった状態で、ドラッグ操作で点を選択します。
ドラッグする際は、寸法の基点（下図の赤丸内の点）を選択して行います。
寸法補助線の点（下図の赤丸の横にある点）を選択し、ドラッグした場合、再アタッチできません。
寸法の再経路化(再接続)の操作例¶
作成した寸法は、別の線に移動して再利用したり、3Dとリンクの切れた寸法を再接続させることができます。
オプション設定¶

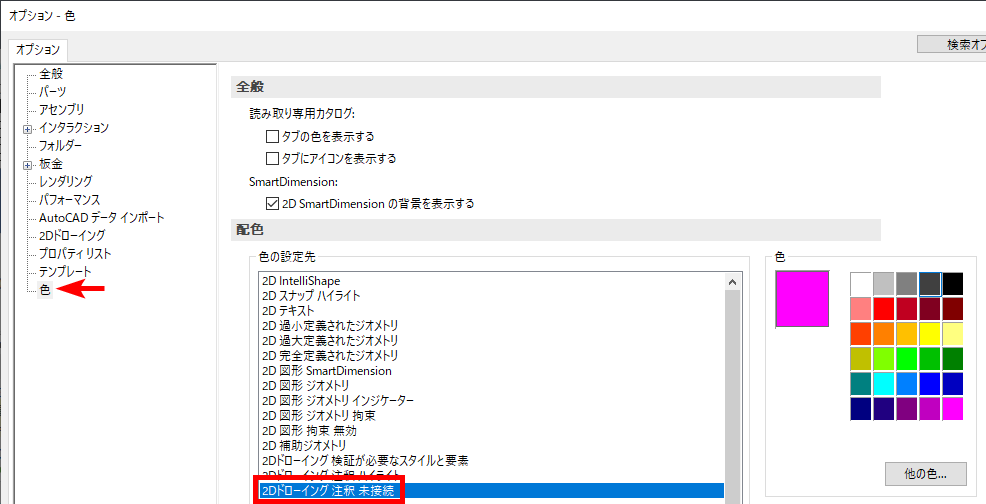

オプション設定で、関連付けされていない寸法の色を変更できます。
[メニュー] → [オプション] を開きます。
左側のリストで、[色] を選択します。
[配色] の [2Dドローイング 注釈 未接続] を選択し、任意の色を設定します。
[適用] [OK] をクリックします。
