干渉チェック
パーツ同士の干渉をチェックして表示します。
対象のオブジェクトを選択します。
選択可能なオブジェクトは次の通りです。
- 1つのアセンブリ
- アセンブリ内のパーツ（一部または全部）
- アセンブリとパーツの組み合わせ
コマンドを起動する¶
[ツール]タブ → [干渉チェック] をクリックします。
設定する¶

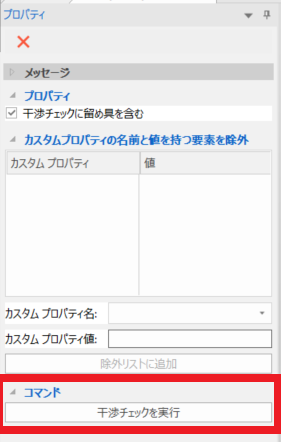

プロパティブラウザで条件を設定します。
干渉チェックに留め具を含む¶
ツールカタログの[留め具]、IRONCAD Mechanicalの[留め具]で作成したデータを干渉チェックに含む/除外を設定します。
チェックを外した場合、干渉チェックの対象から除外します。
カスタムプロパティの名称と値を持つ要素を除外¶
パーツ/アセンブリプロパティに設定した名前と値に一致する要素を干渉チェックから除外します。
干渉箇所を確認する¶
[干渉チェックを実行] をクリックします。

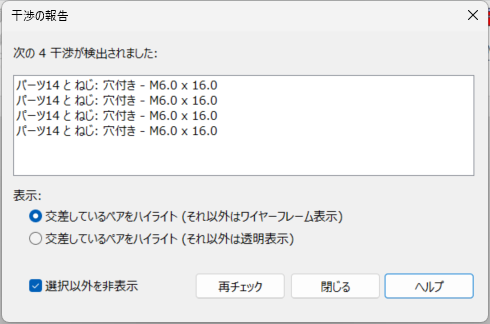

干渉がある場合は、[干渉の報告]画面が表示します。
検出された項目を選択すると、干渉している箇所が赤色で表示されます。
[交差しているペアをハイライト] が選択されている場合は、交差しているパーツのアウトラインが白くハイライトされます。
[他のシェイプを抑制] が選択されている場合は、干渉に関わりのないパーツは一時的に非表示になります。
干渉箇所を修正して再チェックする¶
干渉チェックの状態で、形状を編集して再チェックすることができます。
