図枠テンプレートのカタログ化

作成した図枠をカタログ化する手順を説明します。

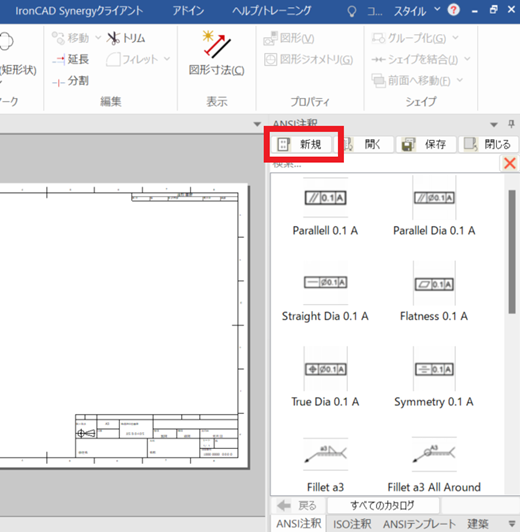

〔1〕2Dドローイングのカタログブラウザから、[新規] をクリックします。

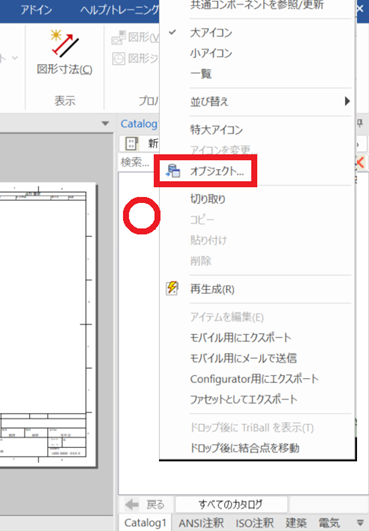

〔2〕新規カタログ内の空白箇所で右クリックし。[オブジェクト] をクリックします。

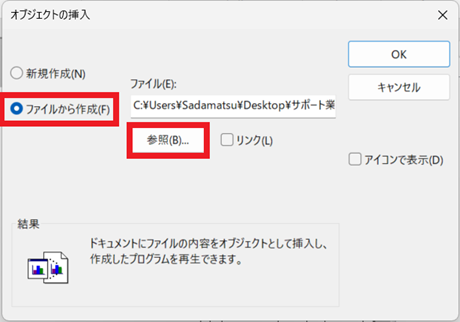

〔3〕オブジェクトの挿入ダイアログから、[ファイルから作成] にチェックを入れ、[参照] をクリックします。

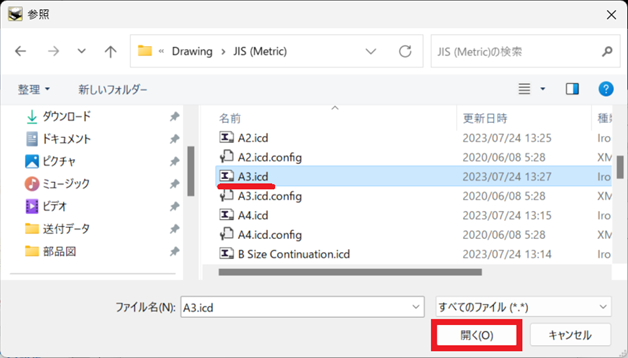

〔4〕登録する図枠テンプレートファイル(*.icd) を選択し、[開く] をクリックします。

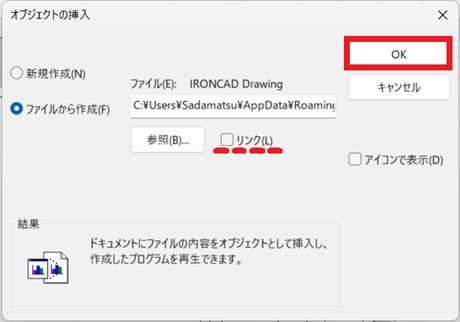

〔5〕[OK] をクリックします。　※必要な場合は、[リンク] にチェックを入れます。

〔6〕カタログに追加されます。
※同時に図枠ファイルと登録したカタログ図枠が開かれます。不要のため、閉じます。

〔7〕登録したカタログの名前を変更します。

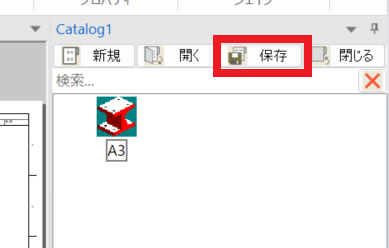

〔8〕カタログを保存します。

必要な図枠を続けて登録してください。
