詳細図

図の一部を詳細表示します。

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

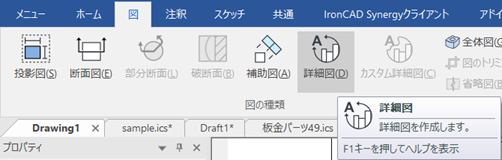

〔1〕[図]タブ → [図の種類]グループ → [詳細図] をクリックします。

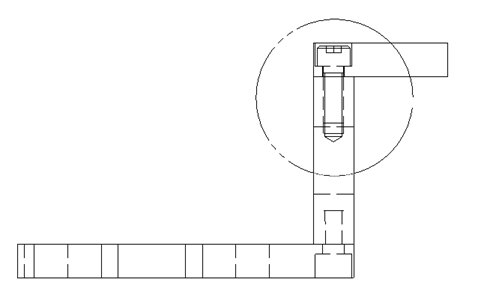

〔2〕詳細表示する箇所を範囲選択します。

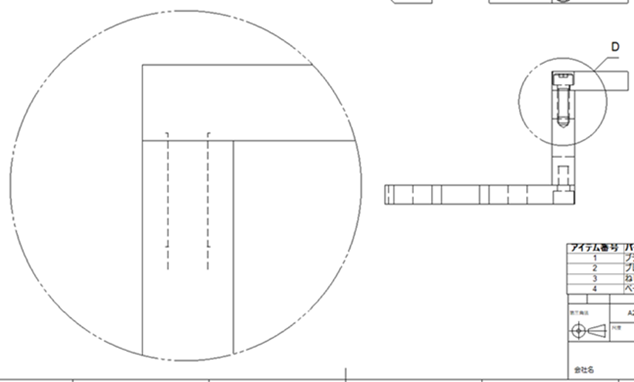

〔3〕引出線のついた符号が表示されるので、左クリックで配置します。

〔4〕配置した詳細図を選択し、プロパティブラウザの[尺度] や [隠線]表示 を調整します。

詳細図に符号と尺度は自動表示されません。[テキスト]コマンド で手動作成をお願いします。
