部分断面¶
角度フリーの断面図は、[部分断面]コマンドで作成します。
部分断面を追加します。
部分断面図の作成¶
のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。
〔1〕断面を作成する投影図を選択します。
〔2〕[部分断面] が選択できるようになり、クリックします。

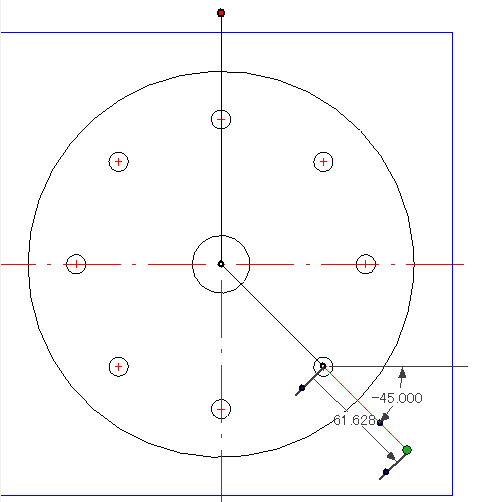

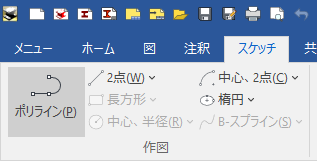

〔3〕部分断面の経路をスケッチ機能で作成します。

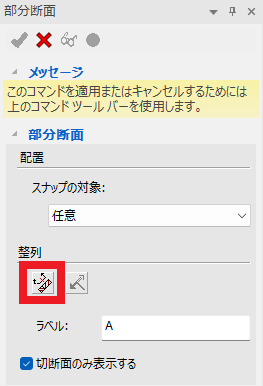

〔4〕プロパティブラウザ の[整列] → [切断線]をクリックします。
〔5〕スケッチで作成した線を選択します。

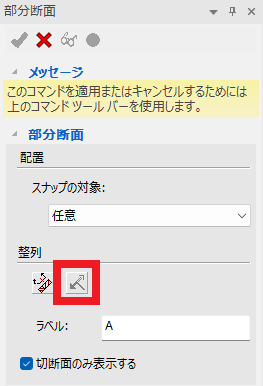

〔6〕方向を選択します。
〔7〕断面図を配置します。
