デザインバリエーションリスト

デザインバリエーションリストを作成します。

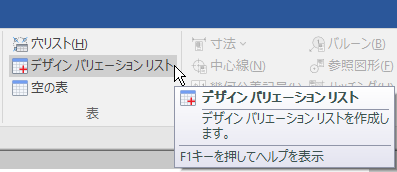

[注釈]タブ → [表]グループ → [デザインバリエーション] をクリックします。

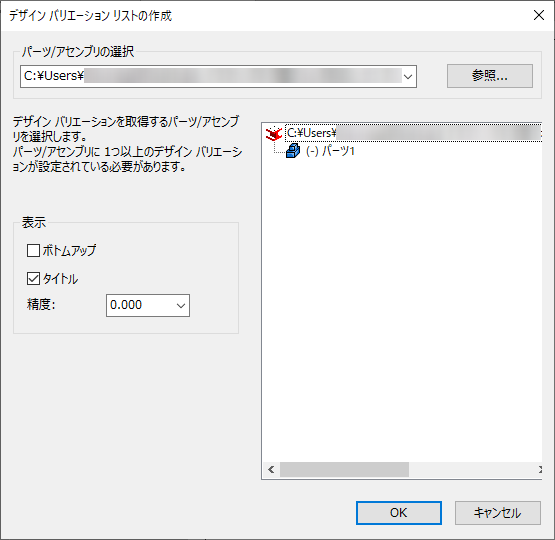

コマンドを起動すると、[デザイン バリエーション リストの作成]画面 が表示されます。

デザイン バリエーション を取得するパーツ/アセンブリ を選択し、[OK] をクリックします。

デザイン バリエーション リスト が作成されます。

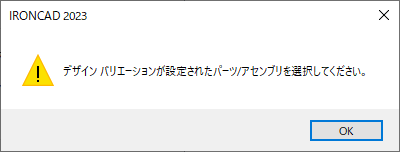

デザイン バリエーション が設定されていない パーツ/アセンブリ を選択した場合は、下図のメッセージが表示されます。

3Dファイルで、デザイン バリエーション が設定されているファイルを選択ください。
