中心マーク

中心マークを作成します。

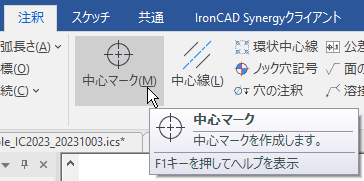

[注釈]タブ → [注釈]グループ → [中心マーク] をクリックします。

中心マーク

コマンドを起動後、円/円弧を選択すると、中心マークが作成されます。

複数の穴に一括で中心マークを作成する場合

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

〔1〕[注釈]タブ → [注釈]グループ → [中心マーク] をクリックします。

中心マーク

〔2〕中心マークを作成する領域をマウス左クリックで囲みます。

囲む

〔3〕プロパティブラウザ左上の[レ] をクリックします。

OK

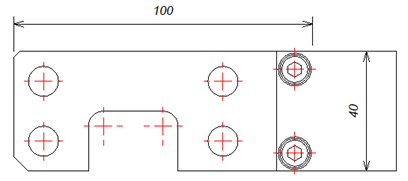

〔4〕囲った領域で作成可能な中心マークが生成されます。

完成

中心マークの設定

中心マークの延長長さは、スタイルで設定できます。

[ホーム]タブ → [プロパティ]グループ → [スタイルとレイヤー] をクリックします。

中心マーク

[スタイルとレイヤー]画面 が表示されます。

スタイルとレイヤー

[図面の要素] で [中心線] を選択すると、[有効なスタイル] が表示されます。

使用しているスタイルを選択後、[編集] をクリックします。

有効なスタイル

[中心線/中心マーク プロパティ]画面 が表示されます。

中心マーク

[フィーチャから延長する線の距離] で、中心マークの延長長さを設定できます。

[割合] で設定すると、選択した穴/円弧のサイズで 中心マーク の延長長さが異なります。
