ブロック

ブロックの作成

〔1〕ブロック化する図形を選択します。

〔2〕[ブロックの作成] をクリックします。

〔3〕基点を指定します。

基点は、ブロックを挿入するときに配置する点です。

〔4〕名前を入力し、[OK] をクリックします。

ブロックの挿入

作成したブロックを図中に挿入します。

〔1〕[ブロックの挿入] をクリックします。

〔2〕挿入するブロックを選択します。

〔3〕設定を選択後、[OK] をクリックします。

〔4〕配置します。

属性の操作

ブロックの中に属性を定義し、3D のプロパティ情報や手入力で表示することができます。

参照：属性設定方法

ブロックの編集

コマンド	内容
ブロックを編集	ブロックの図形と属性を定義します
ブロックのインプレス編集	ブロックの図形のみを編集します
ブロックを分解	ブロックを分解し、属性はテキストに変更されます。
属性を分解	[ブロックを分解] と同じ動作

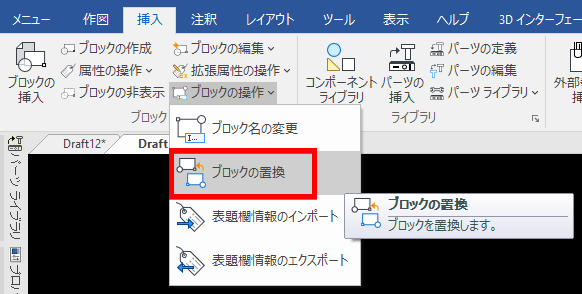

ブロック名の変更

選択したブロックの名前を変更します。
