グループ¶
手動で作図した形状をグループ化することができます。
IRONCAD 2024 からの新機能のためファイルの種類で「CAXA Draft 2024 ファイル(*exb)」以降の種類で保存をする必要があります。
「CAXA Draft 2024 ファイル(*exb)」より前のバージョンの種類で保存をすると、グループが解除された状態で保存されます。
既定の保存形式を「CAXA Draft 2024 ファイル(*exb)」以降のバージョン設定して保存してご使用ください。
参照：既定の保存形式
グループを作成¶
〔1〕[作図]タブ → [グループを作成] を選択します。
〔2〕図を選択します。
〔3〕ステータスバーでメニューを選択します。
カスタムせずに作成¶
図を選択後に右クリックで終了します。
カスタムして作成¶

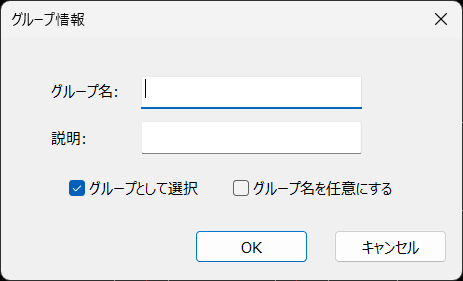

図を選択後に右クリックし、グループ情報を入力します。
入力して、[OK] をクリックします。
グループを解除¶
作成したグループを解除します。
グループを編集¶
〔1〕[グループを編集] をクリックし、図中からグループを選択します。
〔2〕ステータスバーで実行するメニューを選択します。
| 項目 | 内容 |
|---|---|
| オブジェクトを追加 | 新しいオブジェクトをグループに追加します。 |
| オブジェクトを除外 | 選択したオブジェクトをグループから除外します。 |
| 名前を変更 | グループ情報を変更します。 |
〔3〕図を選択します。
[追加/除外] の場合は、対象オブジェクトを選択します。
[名前の変更] の場合は、グループを再選択します。
〔4〕右クリックで確定します。
[名前の変更] の場合は、グループ情報を編集して [OK] をクリックします。
グループ名の管理¶
[グループ名の管理] をクリックすると、ダイアログが表示します。
グループ名や説明の編集、グループの検索等が可能です。
