図のトリミング

投影図の一部のみを表示させる場合に使用します。

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

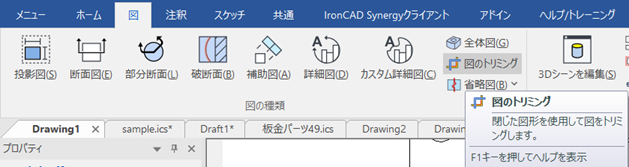

〔1〕投影図を選択し、[図]タブ → [図の種類]グループ → [図のトリミング] をクリックします。

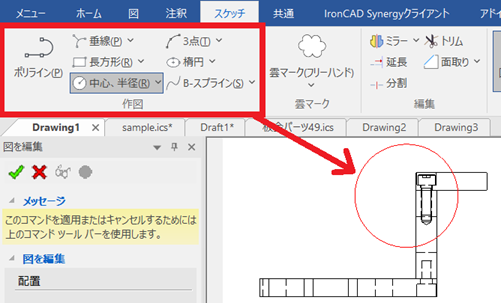

〔2〕自動で [スケッチ]タブ に切り替わり、トリムする図形を作成します。

〔3〕プロパティブラウザ左上の[レ] をクリックします。

〔4〕トリムされた図が残ります。
