2点、接線、垂線¶
2点¶

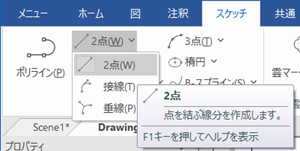

〔1〕[スケッチ]タブ → [作図]グループ → [2点] を選択します。
〔2〕開始点をマウス左クリックします。

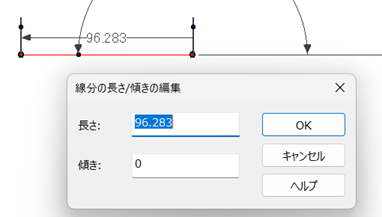

〔3〕マウスを右クリックし、[長さ] と [傾き] を入力します。
〔4〕[OK] をクリックします。
接線¶
円や円弧がすでに作図されている状態で使用します。

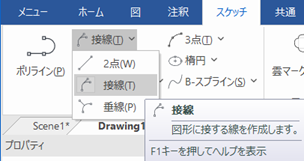

〔1〕[スケッチ]タブ → [作図]グループ → [接線] を選択します。
〔2〕円または円弧の線上で左クリックします。

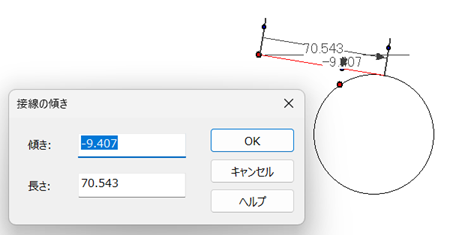

〔3〕〔3〕マウスを右クリックし、[傾き] と [長さ] を入力します。
〔4〕[OK] をクリックします。
垂線¶
直線、円、円弧がすでに作図されている状態で使用します。

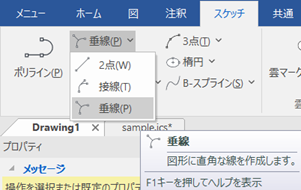

〔1〕[スケッチ]タブ → [作図]グループ → [垂線] を選択します。
〔2〕直線、円、円弧の線上で左クリックします。
〔3〕マウスを右クリックし、[傾き] と [長さ] を入力します。
直線を選択時は、右クリックメニューは表示されません。
〔4〕[OK] をクリックします。
