連続寸法

1つの基準点から、複数の寸法を直列に配置します。

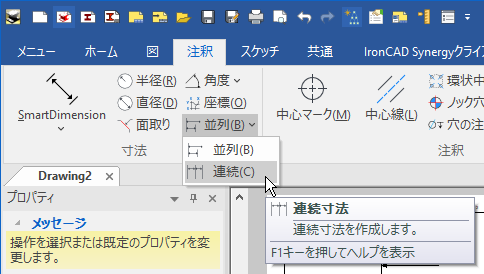

[注釈]タブ → [並列] のプルダウンメニューから [連続] を選択します。

基準点を指定する際に、[Tab]キー で水平/垂直/平行 と作成する寸法を切り替えることができます。 [Tab]キーを押すごとに切り替わります。
現在選択している状態は、原点を選択するカーソルの状態で確認することができます。

カーソル	座標寸法
	水平
	垂直
	平行

連続寸法-水平

画面上、水平方向に連続寸法を作成します。

連続寸法-垂直

画面上、垂直方向に連続寸法を作成します。

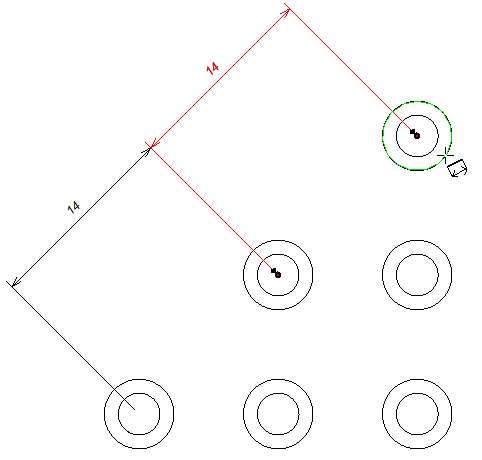

連続寸法-平行

初めに選択した点と次に選択した点に平行に連続寸法を作成します。
