シート背景の設定

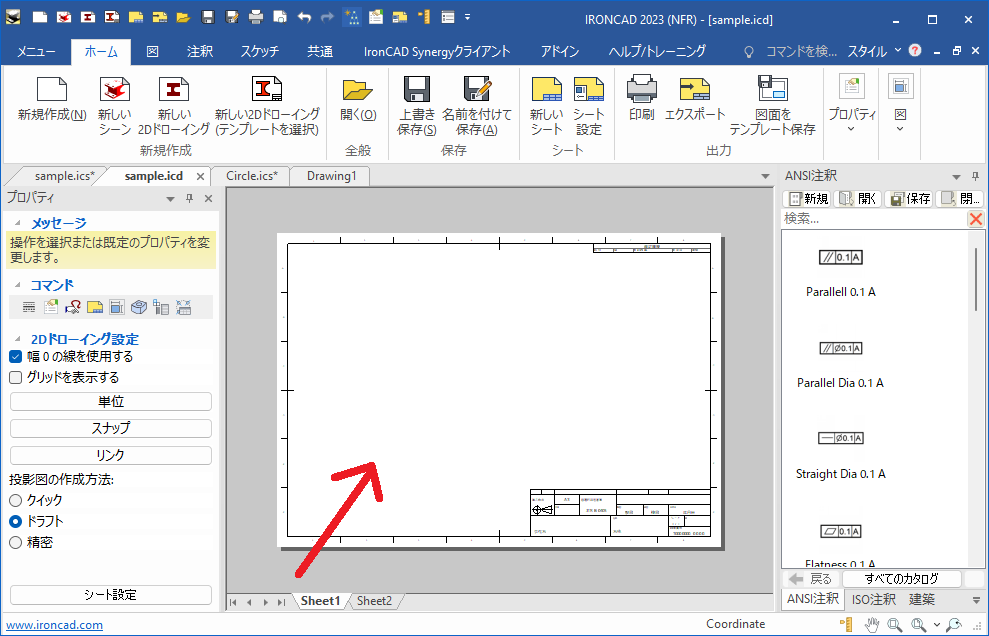

初期設定では、ドローイングの背景は白になっています。

ここでは、背景色を黒や別の色に変更する方法と注意点を説明します。

背景色を変更する

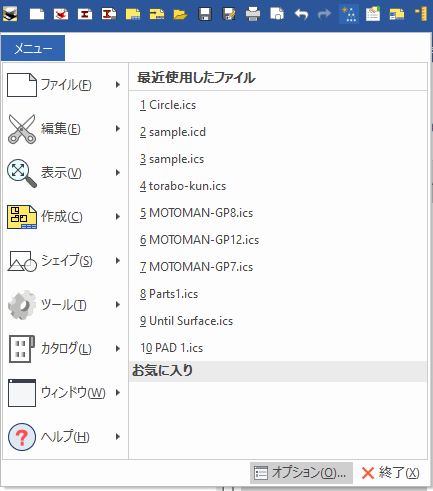

〔1〕[メニュー] → [オプション] をクリックします。

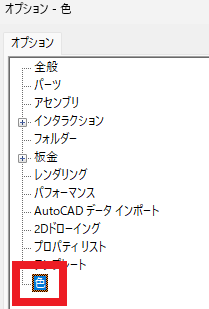

〔2〕[色] を開きます。

〔3〕配色の一覧から、[シート背景] を選択し、右側の色を変更します。

〔4〕オプション画面右下の [適用] → [OK] の順にクリックし、終了します。

注意点

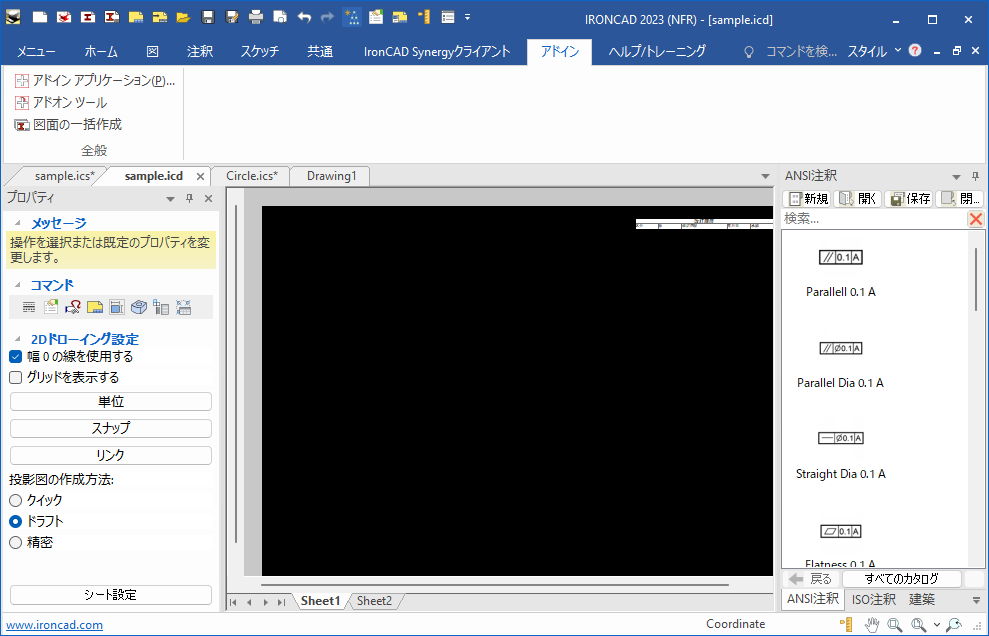

例えば背景を黒に変更すると、テンプレートを開いた際に作成画面が真っ黒になります。

投影図や寸法など、図面作成時に表示する要素の線色を白に変更する必要があります。

設定にあたっては、以下をご参照ください。

参照：スタイルとレイヤー

※シート背景を黒に設定する場合は、お渡しした図枠テンプレートのファイル名に「_反転色」がついたものをご使用ください。
