面の指示記号

面の指示記号を作成します。

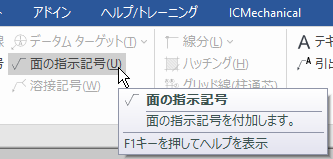

[注釈]タブ → [注釈]グループ → [面の指示記号] をクリックします。

面の指示記号 を任意の位置でクリックして配置します。
引出線あり/なし は配置する場所によって異なります。

• エッジに配置した場合


• エッジ以外に配置した場合

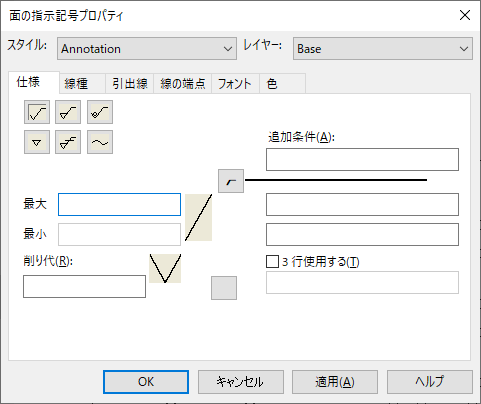

面の指示記号 を配置後、[面の指示記号プロパティ]画面 が表示されます。

[面の指示記号]タブ では、以下を設定できます。

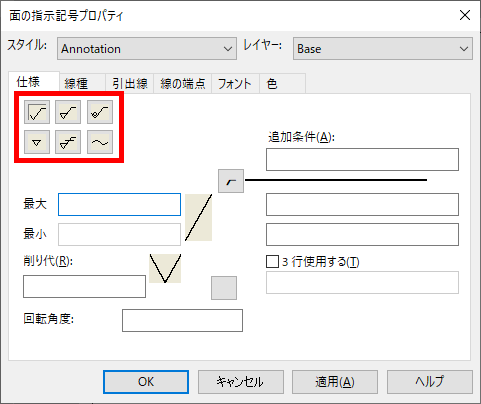

• 面の指示記号の種類

• 全集記号のあり/なし
  下図赤枠の内 をクリックし、[全集記号のあり/なし] の設定ができます。

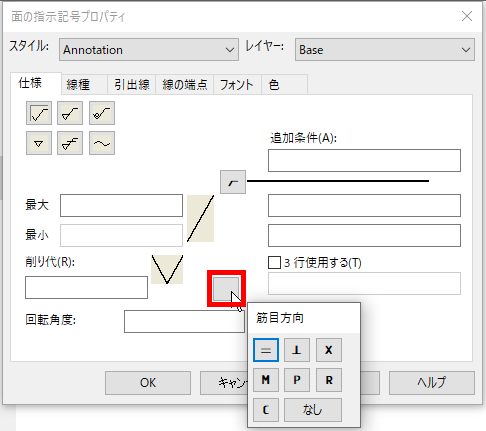

• 節目方向
  下図赤枠の内 をクリックし、[節目方向] の設定ができます。
