破断面

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

ここにカーソルを合わせてみてください

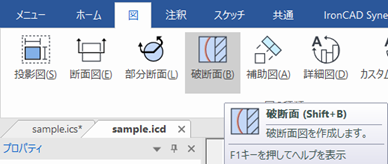

〔1〕投影図を選択し、[図]タブ → [図の種類]グループ → [破断面] をクリックします。

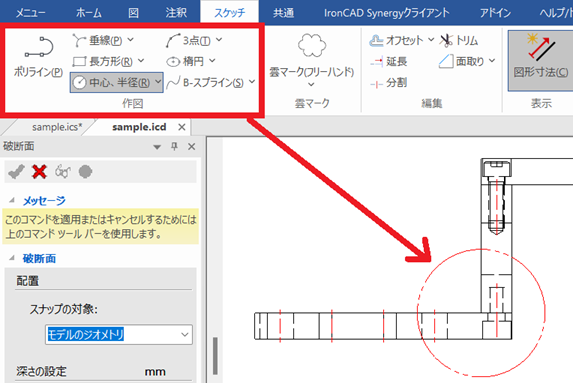

〔2〕自動で [スケッチ]タブ に切り替わり、破断面領域を作成します。

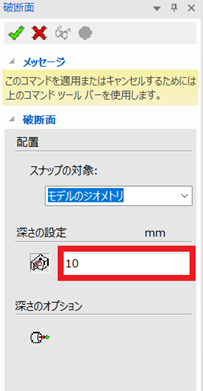

〔3〕プロパティブラウザの [深さの指定]アイコン をクリックします。

〔4〕深さの数値 を入力します。

〔5〕プロパティブラウザ左上の[OK] をクリックします。

〔6〕破断面が作成されます。

破断面を解除する場合

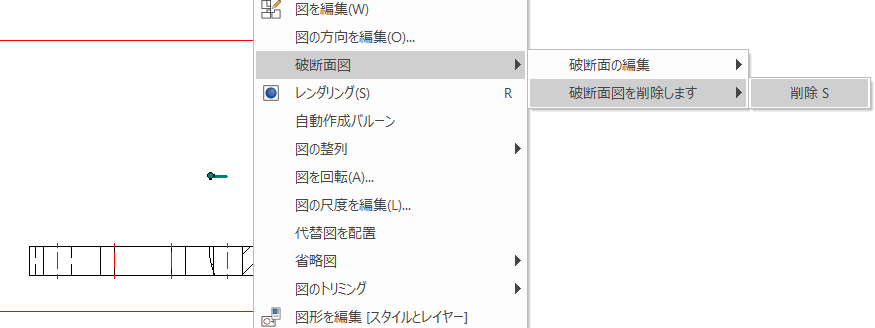

破断面を作成した投影図を右クリック → [破断面図] → [破断面図を削除] → [削除] します。

削除すると元に戻せませんので、ご注意ください。
