延長

基準となる線/曲線までオブジェクトを延長します。

または基準となる線/曲線と交差しているオブジェクトをトリムします。


edge/ex

[作図]タブ → [延長] を選択します。

延長

エッジ

基準となる線を選択して交差する線をトリム/延長します。

[1.]エッジ

エッジのインスタンスメニュー


基準となる線を選択し、続けて延長またはトリムする線/曲線を選択します。

実線が交差していない場合でも、軸や軌道が公差していれば、トリムまたは延長が実行されます。

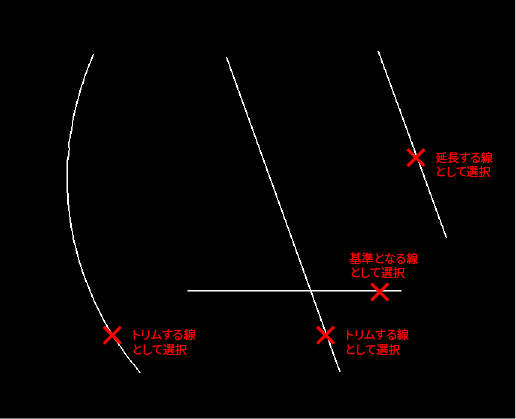

トリム/延長前

トリム/延長前

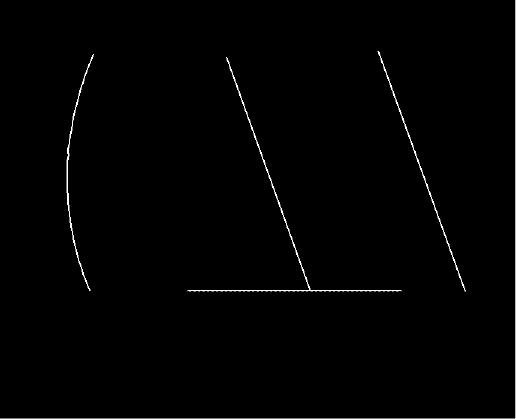

トリム/延長後

トリム/延長後

拡張

基準となる線を選択する場合としない場合のいずれかの方法でトリム/延長します。

[1.]拡張

拡張のインスタンスメニュー


基準となる線を選択する場合

最初に線を選んだ後、右クリックで確定します。

[Shift]キー を押しながら線/曲線を選択すると、トリムまたは延長が実行されます。

基準となる線を選択しない場合

交差窓選択で対象の図形をすべて選択し、右クリックで確定します。

線/曲線を選択すると、交差する線が基準となり、延長が実行されます。

[Shift]キー を押しながら線/曲線を選択すると、交差する線が基準となり、トリムが実行されます。

実線が交差していない場合でも、軸や軌道が公差していれば延長は実行されますが、トリムは実行されません。

トリム/延長前

トリム/延長前

トリム/延長後

トリム/延長後
