略図ねじ山

略図ねじ山 の表示/非表示 および プロパティ の設定をします。

ねじ山の表示

投影した図を選択し、[注釈]タブ → [略図ねじ山]グループ → [ねじ山の表示] をクリックします。

コマンドを起動すると、[ねじ山]ブラウザ が表示されます。

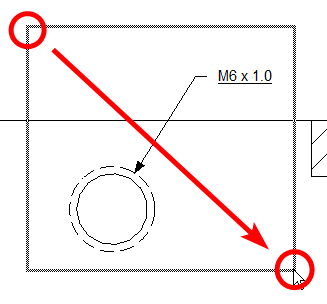

略図ねじ山 と 注釈 を表示させたいねじ穴を矩形で選択し、緑のチェックマークをクリックします。

[選択フィルター] で、下記 3 つから選択できます。

• 略図ねじ山と注釈
  略図ねじ山 と 注釈 の両方を表示させる場合に選択します。

• 略図ねじ山
  略図ねじ山 のみを表示させる場合に選択します。

• 注釈
  注釈 のみを表示させる場合に選択します。

ねじ山のプロパティ

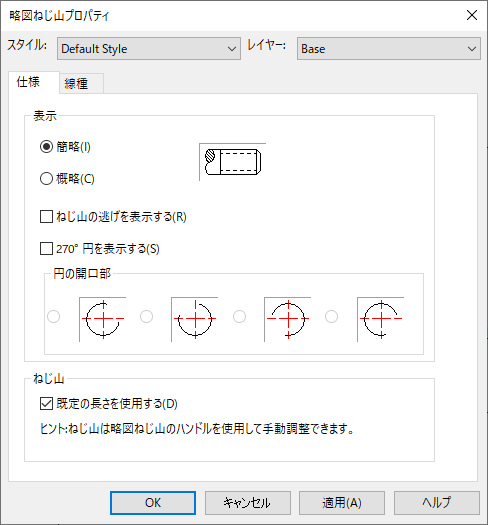

略図ねじ山を選択し、[注釈]タブ → [略図ねじ山]グループ → [ねじ山のプロパティ] をクリックします。
設定後、[適用][OK] をクリックし、終了します。

• ねじ山の逃げを表示する

• 270° 円を表示する
  チェックを入れ、[円の開口部] で任意の表示を選択します。

ねじ山の非表示

投影した図を選択し、[注釈]タブ → [略図ねじ山]グループ → [ねじ山の非表示] をクリックします。

コマンドを起動すると、[ねじ山]ブラウザ が表示されます。

略図ねじ山 と 注釈 を表示させたいねじ穴を矩形で選択し、緑のチェックマークをクリックします。

[選択フィルター] で、下記 3 つから選択できます。

• 略図ねじ山と注釈
  略図ねじ山 と 注釈 の両方を非表示にする場合に選択します。

• 略図ねじ山
  略図ねじ山 のみを非表示にする場合に選択します。

• 注釈
  注釈 のみを非表示にする場合に選択します。
