起動と終了¶

2Dドローイングの起動¶

IRONCAD には 2種類の 2D CAD が搭載されています。
弊社では使用性の観点から CAXA Draft を推奨していますが、2Dドローイングも図面作成は可能です。

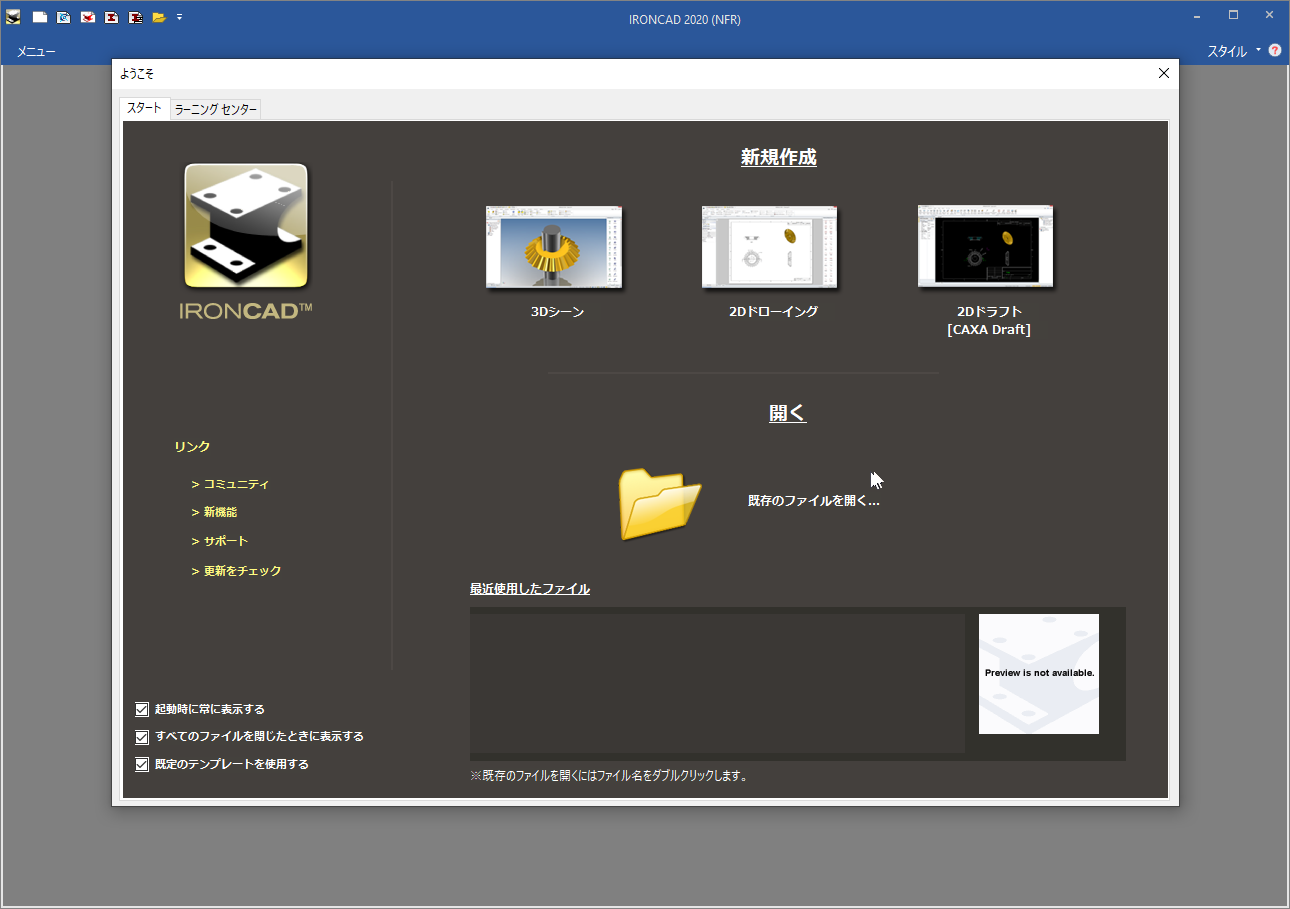

ようこそ画面

2Dドローイングを起動するには、IRONCAD を起動した状態から、2Dドローイングの新規作成または既存の 2D データの読み込みを行います。

新規ファイルを作成するには、以下のいずれかの操作を行います。

(a) [ようこそ]画面 → [2Dドローイング] を選択

(b) クイックアクセスツールバーの [2Dドローイング]アイコンをクリック

(c) [メニュー] → [ファイル] → [2Dドローイング] を選択

(d) クイックアクセスツールバーの [新規作成]アイコン → [2Dドローイング] を選択

(e) [メニュー] → [ファイル] → [新規作成] → [2Dドローイング] を選択

(a) の場合、[既定のテンプレートを使用する] にチェックが入っていると、既定のテンプレートを使って新規ファイルが開きます。チェックが入っていない場合はデフォルトの [新規作成]画面が表示されます。

(d) または (e) の場合、[新規作成]画面が表示されます。

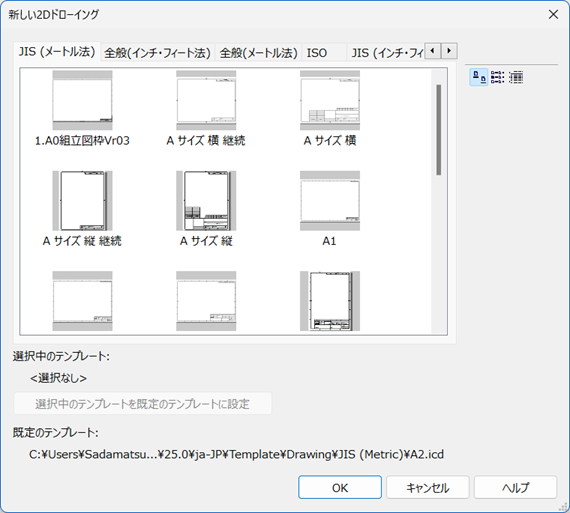

新規作成画面

テンプレートを選択し、[OK] をクリックします。

ｓ[選択中のテンプレートを既定のテンプレートに設定] をクリックすると、既定のテンプレートを設定できます。

既存のファイルを開くには、以下のいずれかの操作を行います。

[メニュー] → [ファイル] → [名前を付けて保存] をクリックします。

[名前を付けて保存]画面が表示されます。

[ファイル名]を入力し、[保存場所] を選択します。

[ファイルの種類] からファイル形式を選択します。

拡張子	ファイル形式
.icd	2Dドローイングファイルの形式
.icd	2Dドローイングテンプレートファイルの形式

[保存] をクリックします。

ファイルを閉じるには、以下のいずれかの操作を行います。
