オプション設定の読込・書出¶
IRONCAD (INOVATE含む)、CAXA Draft でご使用のオプション設定を移行する方法について説明します。
この作業は以下のような場合に行います。
- 複数台のPCに同じオプション設定を適用する場合
- PC交換の際にオプション設定を引き継ぐ場合
- プロジェクトごとにオプション設定を変更する場合 （部品図と全体図で設定を変える場合など）
- 障害などに備えてオプション設定のバックアップを作成する場合
異なる IRONCADバージョン のオプション設定を読み込むと、レジストリエラーが発生します。異なるバージョンではオプション設定を共有しないでください。
IRONCADのオプション設定を書き出す¶
[IRONCADメニュー] → [オプション] をクリックすると、[オプション]画面 が表示されます。

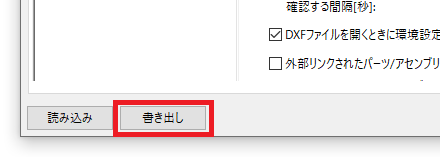

[オプション]画面の左下の [書き出し] をクリックします。

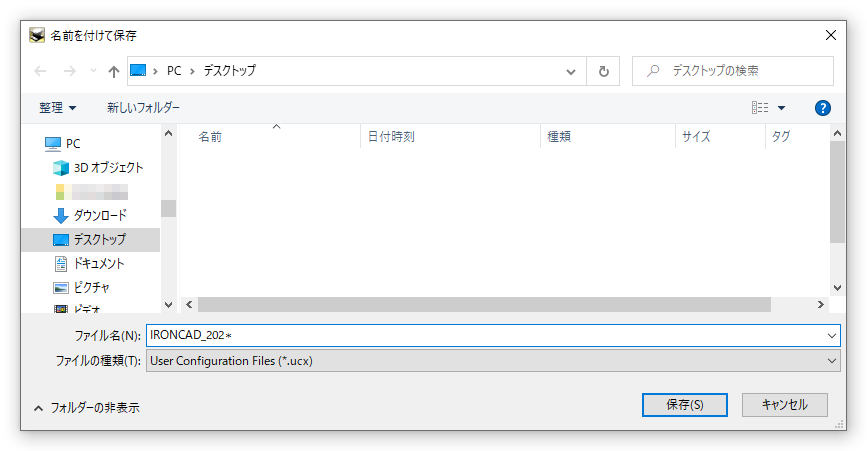

[名前を付けて保存]画面 が表示されます。
名前をつけ、任意の場所に保存します。（ .ucx）
IRONCAD のバージョンが分かる名前をつけることをおすすめします。
IRONCADのオプション設定を読み込む¶
[IRONCADメニュー] → [オプション] をクリックすると、[オプション]画面 が表示されます。

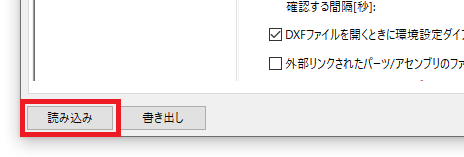

[オプション]画面の左下の [読み込み] をクリックします。

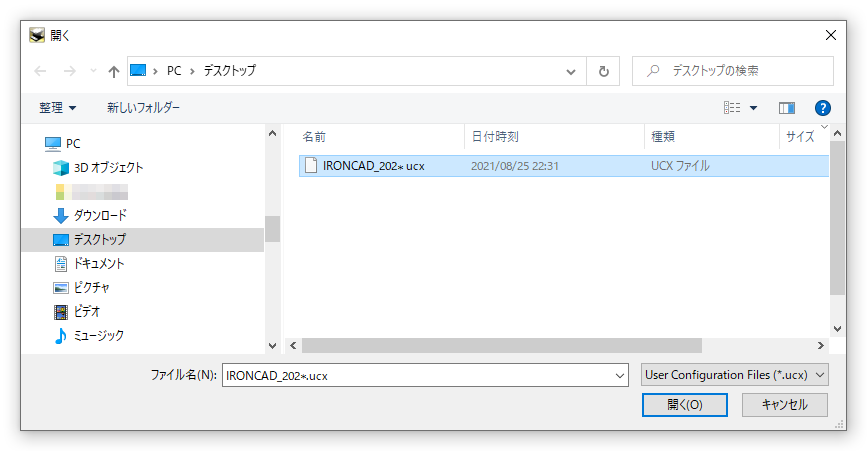

[開く]画面 が表示されます。
保存している UCX ファイルを選択して開きます。
UCX ファイルを作成した IRONCAD と読み込み先の IRONCAD のバージョンが一致していることを必ず確認してください。
作業フォルダー、バックアップフォルダーの確認¶
他のPCから設定を移行した場合は、作業フォルダーやバックアップフォルダーの場所を確認してください。
CAXA Draft のオプション設定を書き出す¶
CAXA Draft [メニュー] → [オプション] をクリック、または [ツール]タブ → [オプション] をクリックすると、[オプション]画面 が表示されます。

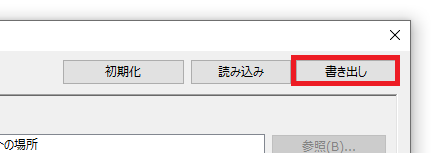

[オプション]画面 の右上の [書き出し] をクリックします。

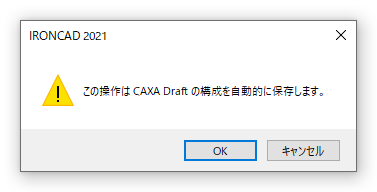

「この操作は CAXA Draft の構成を自動的に保存します」のメッセージが表示されるので、 [OK] を選択します。

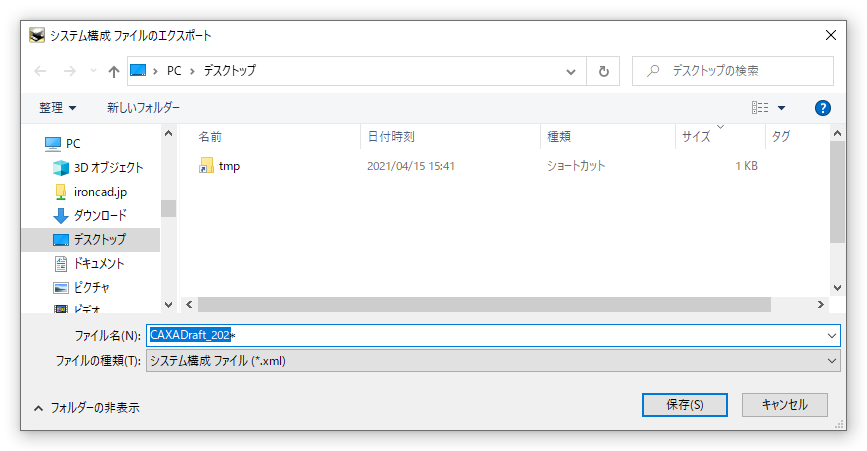

[システム構成ファイルのエクスポート]画面が表示されます。
名前をつけ、任意の場所に保存します。（.xml）
CAXA Draft のバージョンが分かる名前をつけることをおすすめします。
CAXA Draft のオプション設定を読み込む¶
CAXA Draft [メニュー] → [オプション] をクリック、または [ツール]タブ → [オプション] をクリックすると、[オプション]画面 が表示されます。

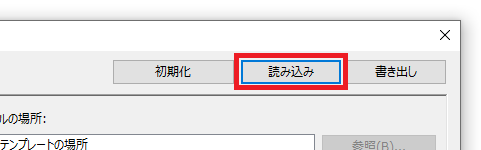

[オプション]画面 の右上の [読み込み] をクリックします。
「この操作は CAXA Draft の構成を自動的に保存します」のメッセージが表示されるので、 [OK] を選択します。

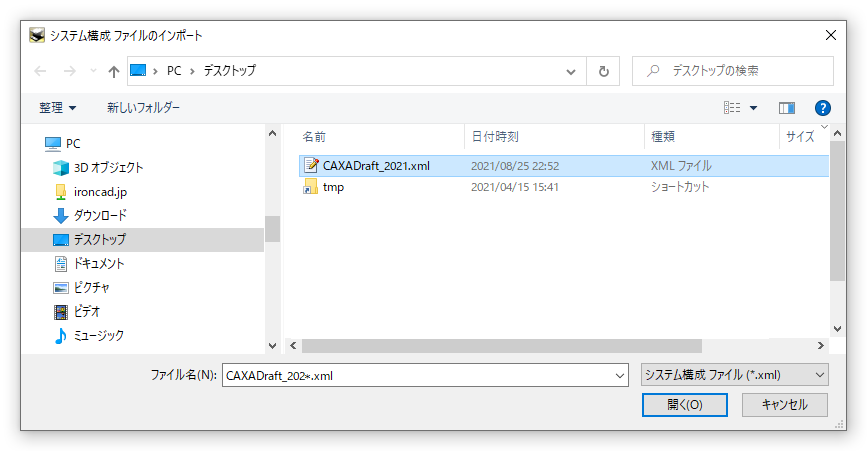

[システム構成ファイルのインポート]画面 が表示されます。
保存している XML ファイルを選択して開きます。
XML ファイルを作成した CAXA Draft と読み込み先の CAXA Draft のバージョンが一致していることを必ず確認してください。
