全体図

単独で任意の方向の全体図やパース図(遠近法)を作成することができます。

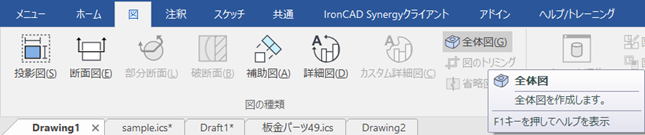

〔1〕[図]タブ → [図の種類]グループ → [全体図] をクリックします。

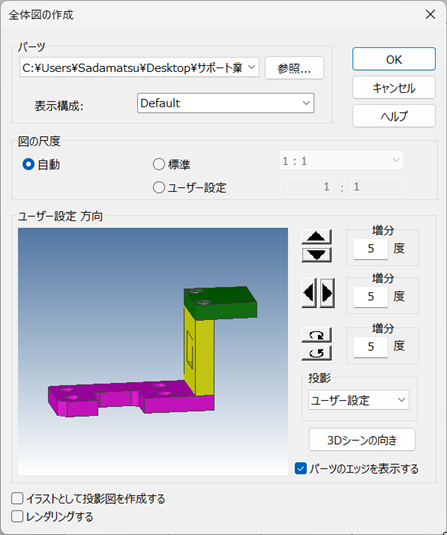

〔2〕各項目を設定します。

[表示構成]、[図の尺度]、向きやエッジ・レンダリングの表示は、通常の投影図を作成する場合と同じです。

〔3〕[OK] をクリックします。

パース図(遠近法)を作成する場合

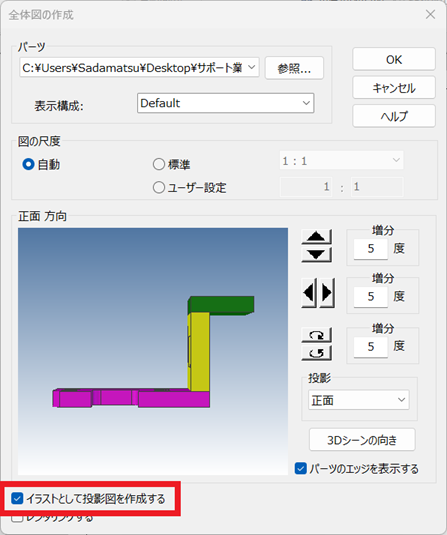

全体図の作成ダイアログ左下の [イラストとして投影図を作成する] にチェックします。
