寸法の種類¶

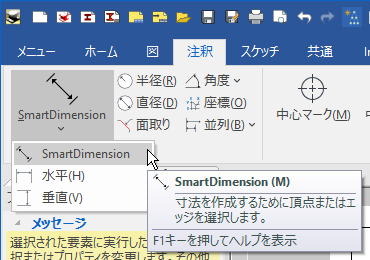

[注釈]タブ → [寸法]グループ から寸法の種類を選択します。
SmartDimension¶
選択するジオメトリによって、作成する寸法が自動的に切り替わります。
例えば線分を選択すると、線分の長さ寸法を作成します。
- 2 点を選択すると、2 点間の距離寸法を作成します。
- 線分を 2 本選択すると、角度寸法を作成します。
- 円または円弧を選択すると、半径寸法を作成します。
水平¶
画面上、水平方向の寸法を作成します。
垂直¶
画面上、垂直方向の寸法を作成します。
半径¶
円または円弧の半径を測ります。
直径¶
円または円弧の直径を測ります。
面取り¶
面取り寸法を作成します。
角度¶
角度寸法については、以下をご参照ください。
参照：角度
円弧長さ¶
円弧長さ寸法については、以下をご参照ください。
参照：円弧長さ
並列¶
並列寸法については、以下をご参照ください。
参照：並列
連続¶
連続寸法については、以下をご参照ください。
参照：連続
