面間フィレット

複数のサーフェスをつなぐまたは別体のフィレットを作成します。

---

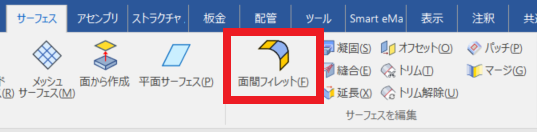

[サーフェス]タブ → [面間フィレット] を選択します。

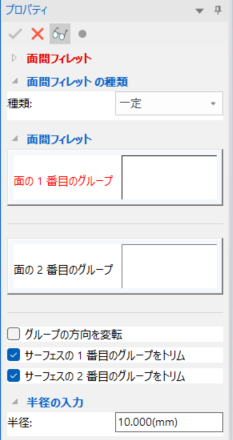

プロパティブラウザにオプション項目が表示されます。

種類別作成方法

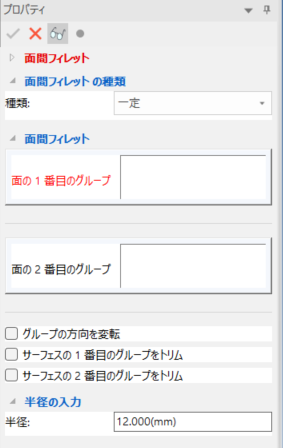

一定

面の1番目のグループ

フィレットを作成する 1つ目のサーフェスのを選択します。

面の2番目のグループ

フィレットを作成する 2つ目のサーフェスのを選択します。

半径

フィレットの半径を入力します。

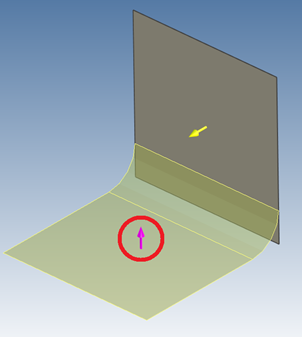

グループの方向を変転

シーン上の矢印をクリックして、方向を変更します。

申し訳ございません。プロパティブラウザのチェックは機能していません。

サーフェスの1/2番目のグループをトリム

チェックを入れたグループとフィレットが一体化されます。両方チェックを入れると1つのサーフェスになります。

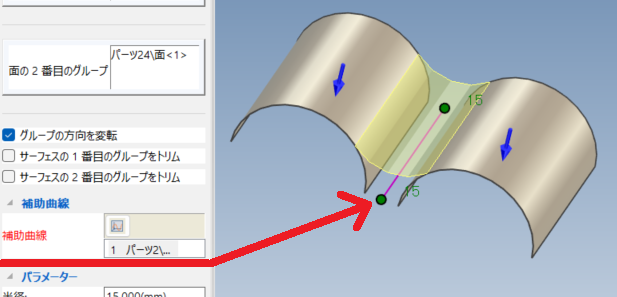

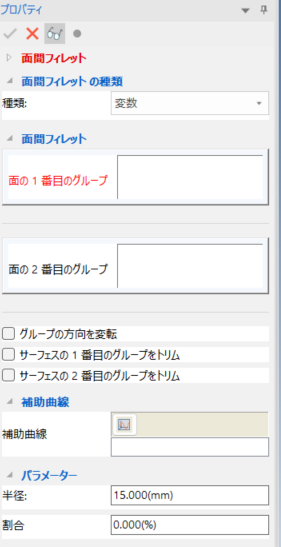

変数

2つのサーフェス間に可変フィレットを作成します。

面の1番目のグループ

フィレットを作成する 1つ目のサーフェスのを選択します。

面の2番目のグループ

フィレットを作成する 2つ目のサーフェスのを選択します。

補助曲線

可変フィレットの中心となる3D曲線を指定します。

3D曲線は予め作成しておき、選択することも可能です。

半径

フィレットの半径を入力します。

サーフェスの1/2番目のグループをトリム、グループの方向を変転

[一定] と同じ

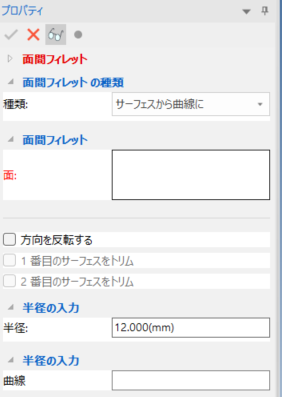

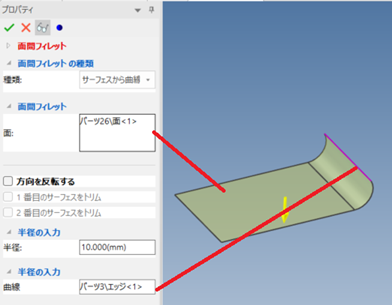

サーフェスから曲線に

面と一定長さ離れた3D曲線をつなぐフィレットを作成します。

面

基準面を選択します。

半径

フィレットの半径を入力します。

半径値が小さすぎるとフィレットが作成できません。　数値を入力後は、プロパティブラウザ左上のメガネマークを押して表示を更新して確認してください。

曲線

予め作成した面から離れた 3D曲線を選択します。

サーフェスの1/2番目のグループをトリム、グループの方向を変転

[一定] と同じ

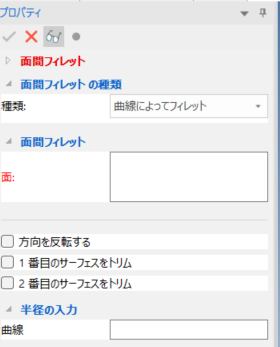

曲線によってフィレット

参照：任意の曲線形状でフィレットを作成する

面

フィレットを作成する2面を選択します。

曲線

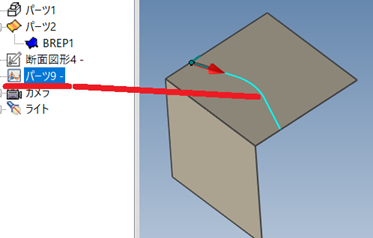

任意のフィレット形状の 3D曲線を選択します。

サーフェスの1/2番目のグループをトリム、グループの方向を変転

[一定] と同じ
