省略図

投影図の一部のみを表示させる場合に使用します。

のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。

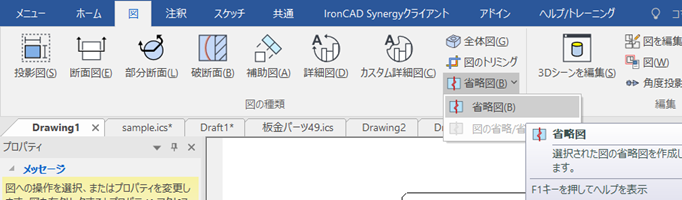

〔1〕投影図を選択し、[図]タブ → [図の種類]グループ → [省略図] をクリックします。

〔2〕省略する箇所を左クリック押したまま囲むように選択します。

2本の青い線が表示されれば、後から幅を変更できます。

〔3〕プロパティ欄の [破断線:] の種類を選択し、[破断幅:] の数値を設定します。

〔4〕プロパティブラウザ左上の[レ] をクリックします。

〔5〕省略された図が残ります。

省略図の解除

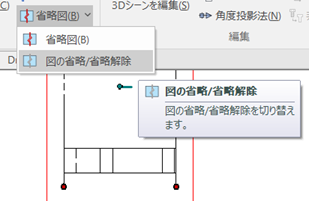

省略図を元の状態に戻す場合は、プルダウンメニューの [図の省略/省略解除] をクリックします。

省略図は、作成したものを解除しても記録されています。再度省略表示する場合は、[図の省略/省略解除] をクリックします。

省略図の境界線を整列

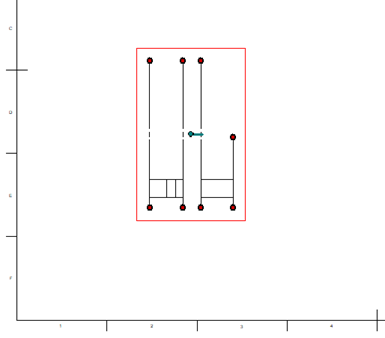

省略図を作成した際の境界線は、手動で長さを変更することができます。

長さを変更した境界線に、他の境界線を合わせる(整列)することができます。

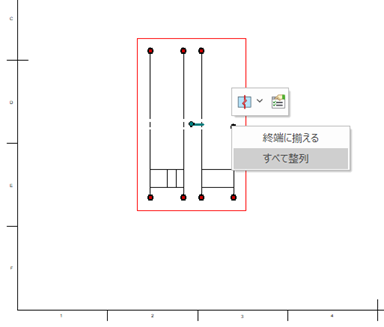

境界線の端点を右クリック → [すべて整列] をクリックします。

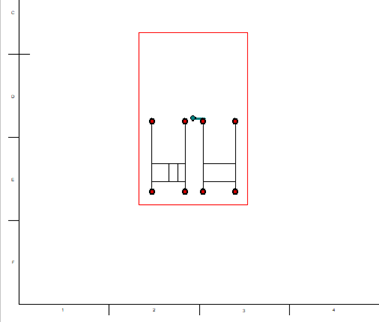

すべての境界線の長さが揃います。
