並列寸法

共通の基準線から、複数の寸法を並列(階段状)に配置します。

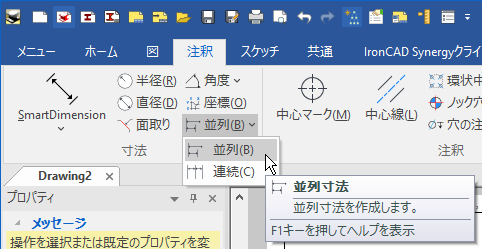

[注釈]タブ → [寸法]グループ → [並列] をクリックします。

基準点を指定する際に、[Tab]キー で水平/垂直/平行 と作成する寸法を切り替えることができます。 [Tab]キーを押すごとに切り替わります。
現在選択している状態は、原点を選択するカーソルの状態で確認することができます。

カーソル	座標寸法
	水平
	垂直
	平行

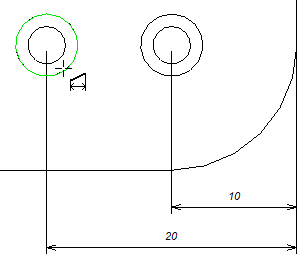

並列寸法-水平

画面上、水平方向に並列寸法を作成します。

並列寸法-垂直

画面上、垂直方向に並列寸法を作成します。

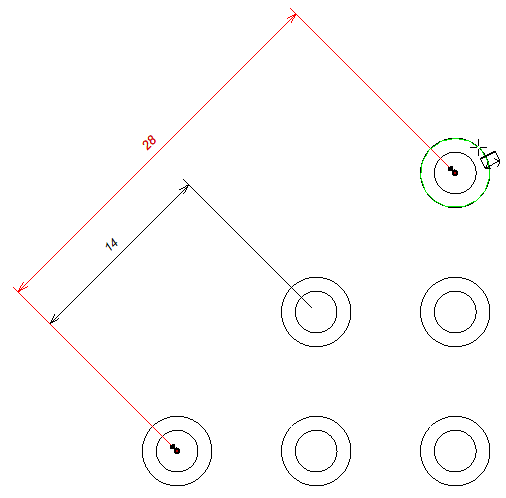

並列寸法-平行

初めに選択した点と次に選択した点に平行に並列寸法を作成します。
