公差を入れる

公差は寸法のプロパティ情報として書き込みます。

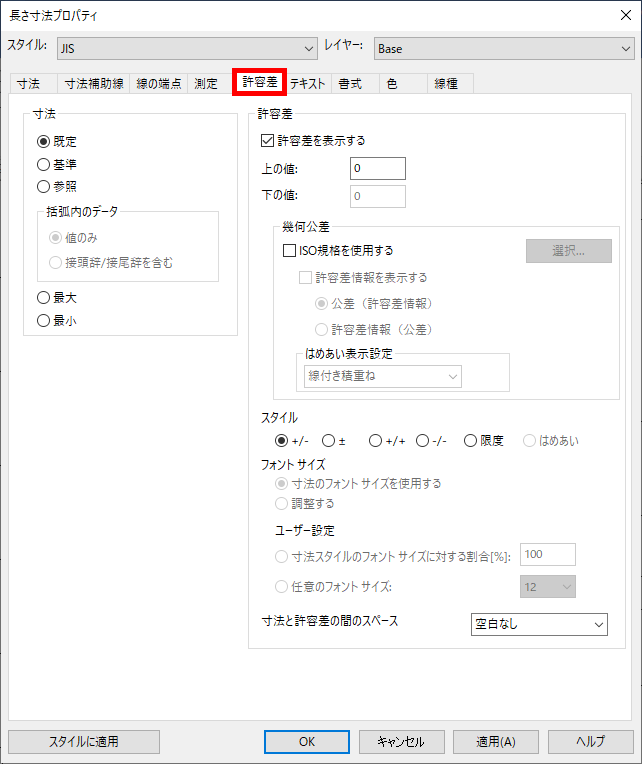

配置した寸法値をダブルクリックすると、[長さ寸法 プロパティ]画面が表示されます。

[許容差]タブを選択し、各項目の設定を行います。

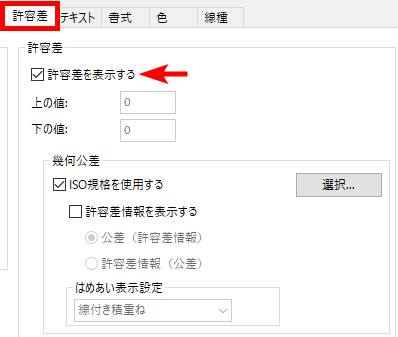

[許容差を表示する] にチェックを入れると、[上の値][下の値] が入力できます。

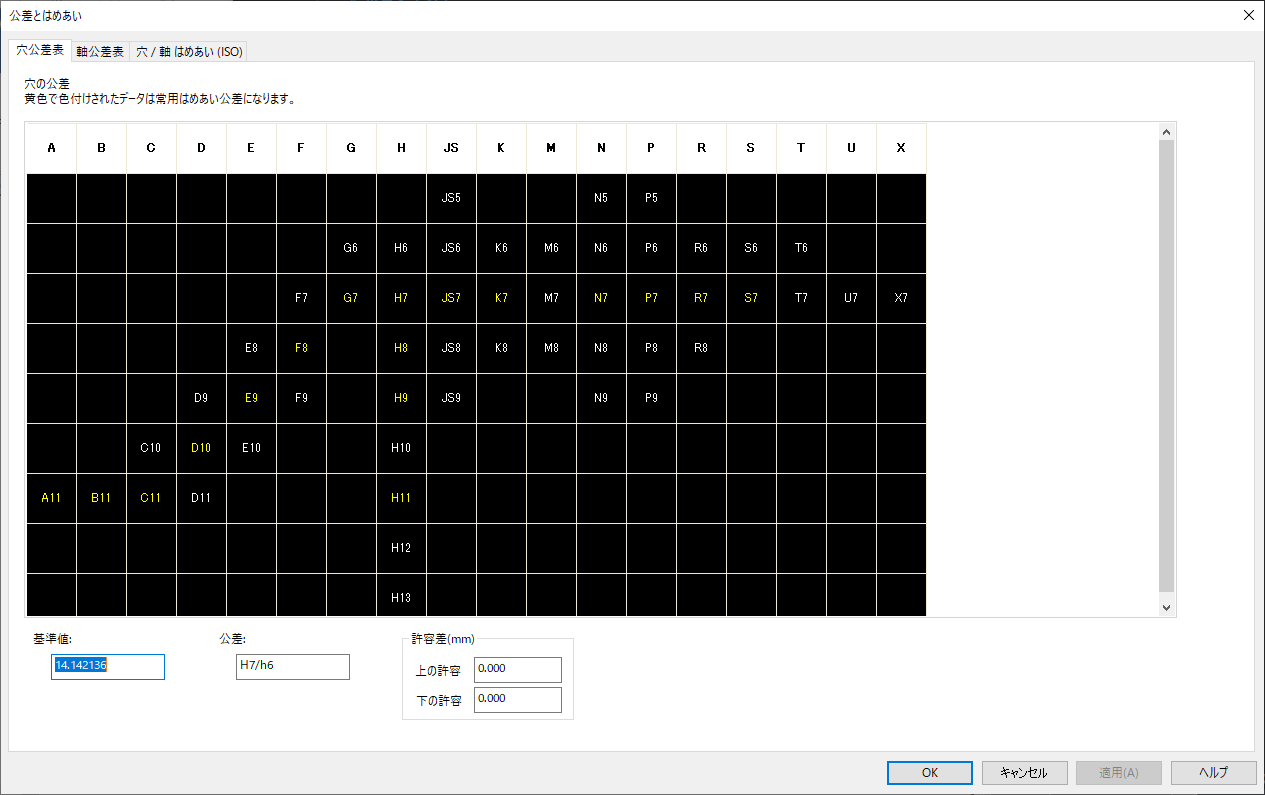

[幾何公差]グループ の [ISO規格を使用する] にチェックを入れると [公差とはめあい]画面 が表示されます。

[穴公差表] [軸公差表] [穴/軸 はめあい(ISO)] のタブで任意の公差を選択し、[OK] をクリックすると設定できます。

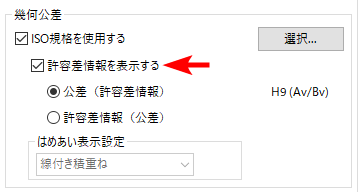

[穴公差表] または [軸公差表]タブ で公差を設定後、[許容差情報を表示する] にチェックを入れると、[公差（許容差情報）] と [許容差情報（公差）] の表示の選択ができます。

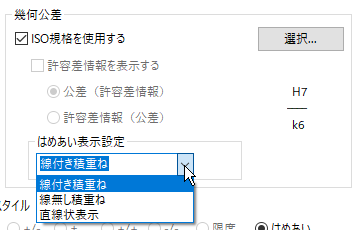

[穴/軸 はめあい]タブ で公差を設定後、[はめあい表示設定] のプルダウンメニューで表示設定をすることができます。

[OK] をクリックすると、設定内容が反映されます。
