レンダリング、シェーディング

レンダリング

投影図を 3D と同じ見た目(色)に表示を切り替えます。

アイソメ図や説明時に分かりやすくしたい図面に活用できます。

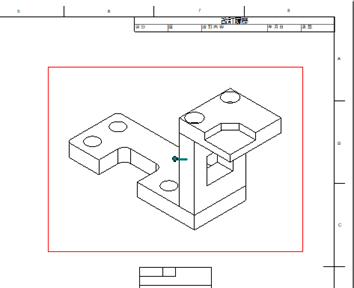

〔1〕投影図を選択します。

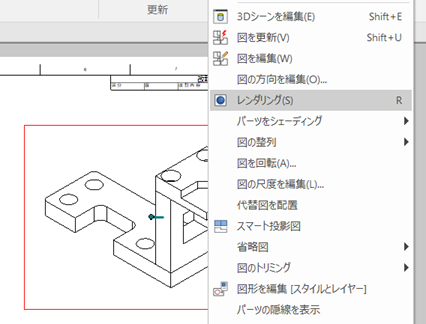

〔2〕投影図上で右クリック → [レンダリング] をクリックします。

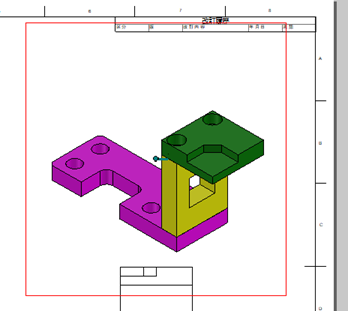

〔3〕表示が変更します。

〔4〕表示を戻す場合は、再度 [レンダリング] をクリックします。

レンダリングで表示を変更しても、投影図のモードは変わりません。

シェーディング

投影図を 一部または全部の表示をシェーディング表示します。

見た目は、レンダリングと同様ですが、投影図のモードが [クリック] に変更されます。

〔1〕投影図を選択します。

〔2〕投影図上で右クリック → [パーツにシェーディング] に合わせます。

〔3〕[シェーディング パーツ] をクリックします。

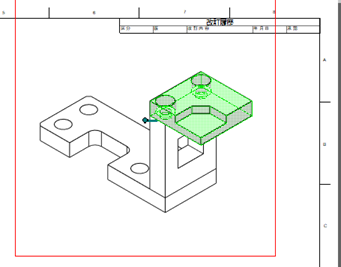

〔4〕パーツを選択します。

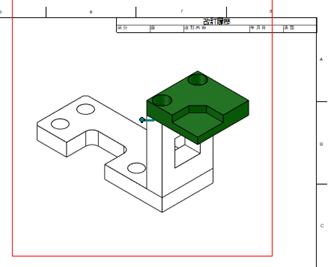

〔5〕プロパティ欄の [適用および終了] をクリックします。
