データムターゲット

データムターゲットを作成します。

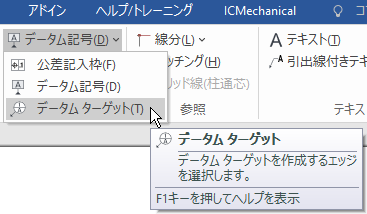

[注釈]タブ → [注釈]グループ → [データムターゲット] をクリックします。

データムターゲットとなるエッジをクリックし、任意の位置でクリックして配置します。

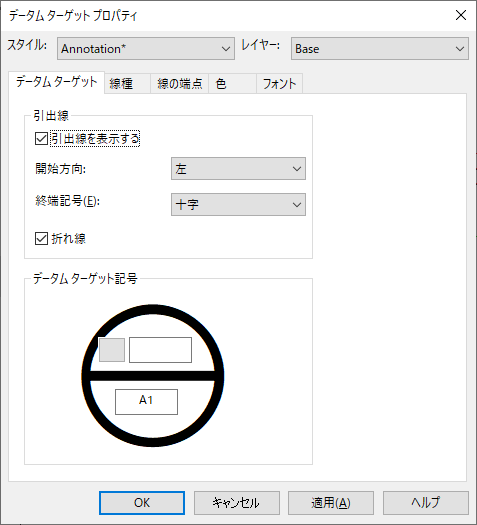

データムターゲットを配置後、[データムターゲットプロパティ]画面 が表示されます。

[データムターゲット]タブ では、以下を設定できます。

• 引出線の表示/非表示

• 開始方向

• 終点記号

• 折れ線

• データムターゲット記号

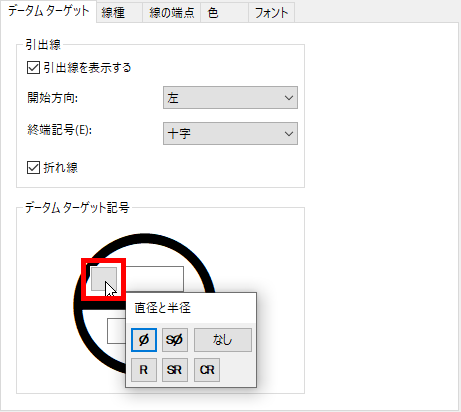

  下図赤枠の内 をクリックし、[直径と半径] の設定ができます。

投影図がない状態では、[データムターゲット]がグレーアウトした状態で表示できません。
投影図を配置後、[データムターゲット] をクリックし、コマンドをご使用ください。
