IRONCAD Mechanical V. 2025.02リリースノート

形状が等しいパーツを検索

この最新バージョンには、形状が等しいパーツを検索する機能が実装されています。 この新しいインフラストラクチャにより、シーン内のすべてパーツを解析して、要素同士が等しいかどうかを検出できます。

この新しい機能に関連して、ICM ツール カタログに新しいメニュー (形状が等しいパーツを検索) が配置され、アクティブマネージャー に新しい BOM オプションが追加されました。 これらのツールにより、インポートされた Brep ジオメトリの場合、検証とコード化のプロセス全体が高速化されます。 いずれにしても、ジオメトリの解析のため、大規模なアセンブリでこれらの新しいツールを使用すると、完全な処理に時間がかかる場合があります。

形状が等しいパーツを検索

この新しいメニューは、選択した参照パーツと形状に等しいすべてのパーツを検索します。 参照パーツは対話的に選択することも、必要なパーツにメニューをドロップすることもできます。 検索された要素のリストには、ユーザー名、パーツ番号、説明、および材料名が表示されます。 さらに、ステータス バーには、見つかった同等のパーツの数が表示されます。

アクティブマネージャー 設定 - ジオメトリの等価性によるカウント

この新しいオプションを使用すると、パーツがグループ化され、ジオメトリの等価性によってカウントされる BOM を作成できます。 ユーザーがこのオプションを設定すると、BOM 内の要素は、BOM構成 で定義された「カウント基準」フィールドを使用してカウントされません。 いずれにしても、BOM のすべてのフィールドとレイアウトを定義するために、BOM構成 が引き続き使用されます

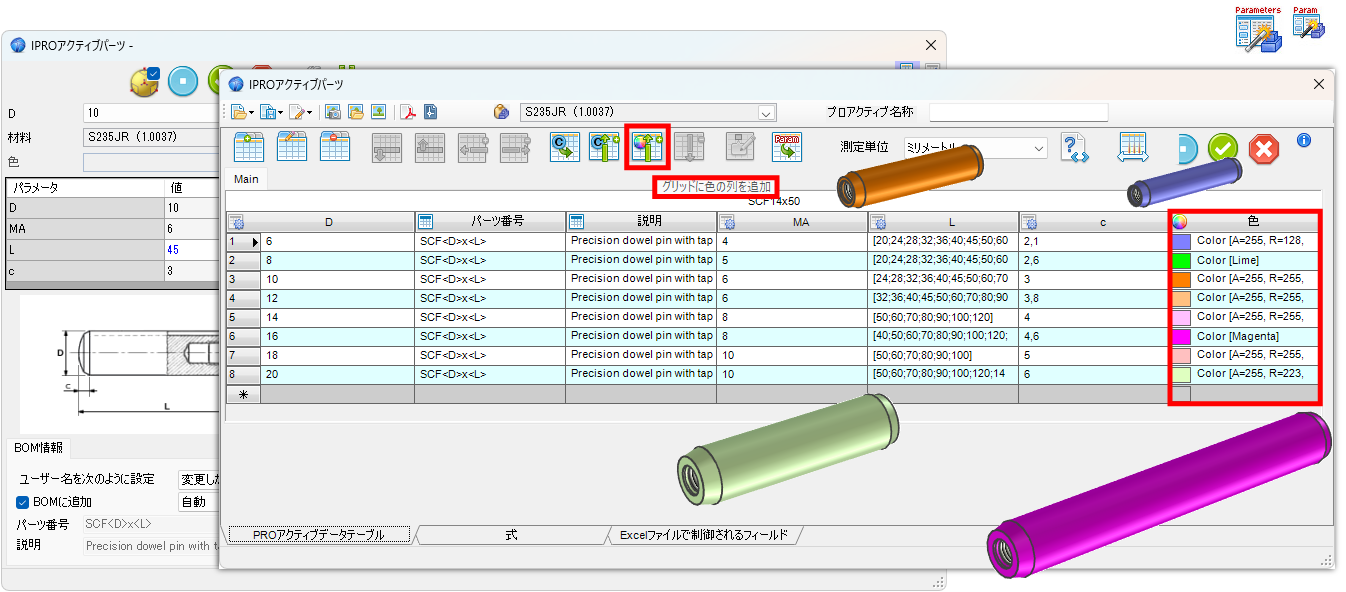

アクティブパーツの作成

各レコードに関連付けられた要素に適用する色を定義するのに役立つオプションが追加されました。 この方法では、グリッドで定義されたパラメーター/データのすべての行に異なる色を設定できます。

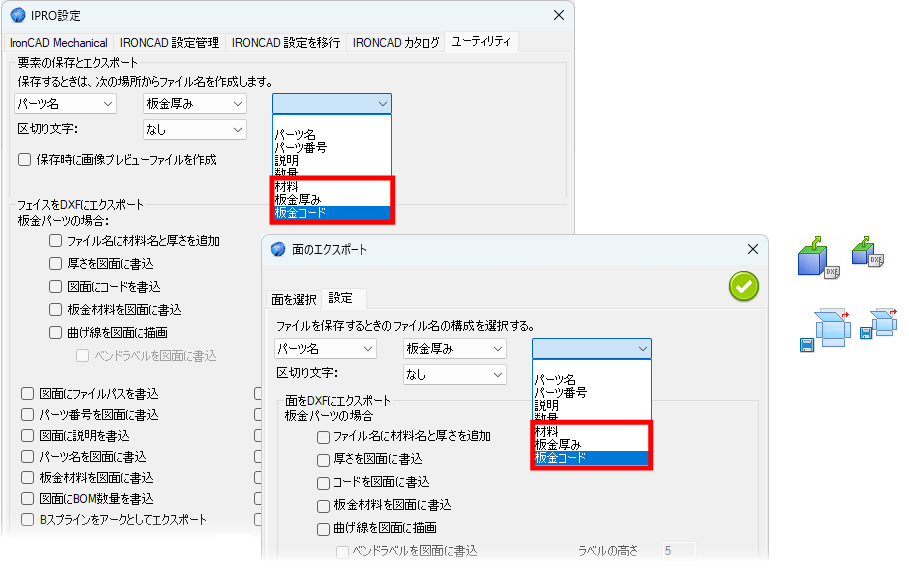

面から DXF へのエクスポート - 展開パーツと設定

ファイル名の定義にオプションが追加されました。これで、材質、材質コード、厚さも定義できるようになりました。 これらの値は、選択したパーツが板金パーツで、必要なプロパティが空でない場合、使用されます。

アクティブマネージャーでのタイプによる検索 と 要素カウント

これらのツールは改良され、ツリービューの構造にはパイプとフランジのメイン項目とストラクチャーパーツのメイン項目も含まれるようになりました。

これにより、シーン内の要素の構成を一目で把握できます。

また、要素カウント メニューでは、ステータス バーにあるパーツの合計数を表示します。

透明度をリセット

シーン内のパーツの透明度を削除する新しいツールを追加しました。

全般

アプリケーションの信頼性と速度を確保するために、コード順序内で多くの改良が行われました。 さらに、顧客の要求を満たすために、ツールにいくつかの新しい設定が追加されました。
