鋼材切断

[ 鋼材切断 ] メニューで、開始点から距離を入力することで (または TriBall を使用して) 鋼材を 2 つのパーツに切断したり (カット面前後のオフセットも可能)、複数の鋼材をまとめて切断したりできます。

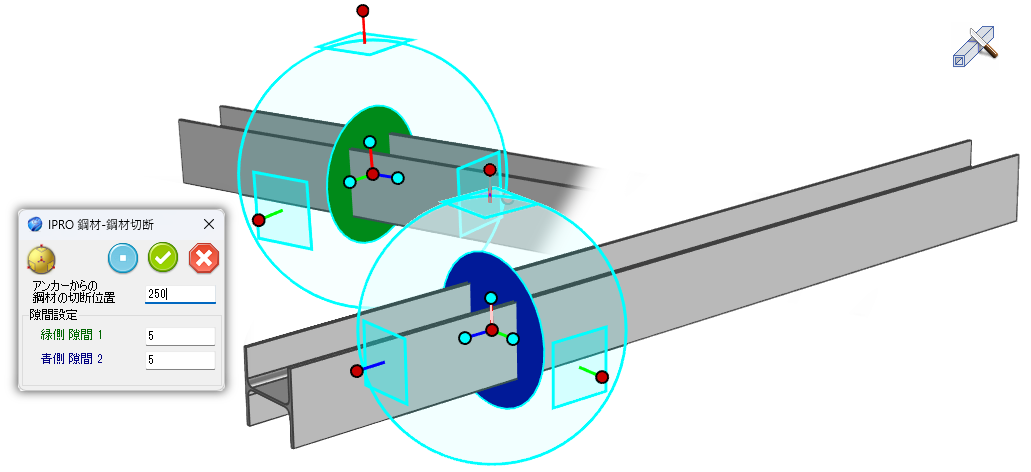

1 つの鋼材に対する操作

1. 鋼材にカタログメニューをドラッグ＆ドロップします。
2. 距離を入力、または TriBall でドラッグして配置します。
3. 選択内容を確認します。

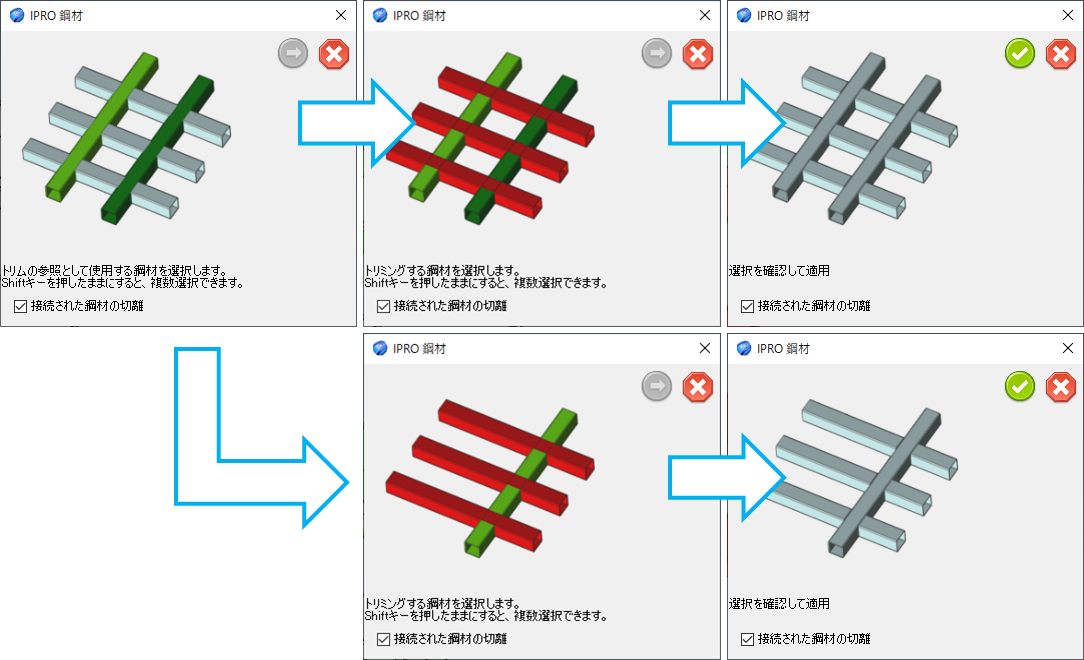

複数の鋼材に対する操作

1. シーンにカタログメニューを マウスの右ボタンで ドラッグ＆ドロップします。
2. 切断の参照として使用する鋼材を 1つ か 2つ 選択します。
3. 切断する鋼材を 1 つ以上選択します。
4. 選択内容を確認します。
