Mechanical 2023 リリースノート¶

鋼材¶

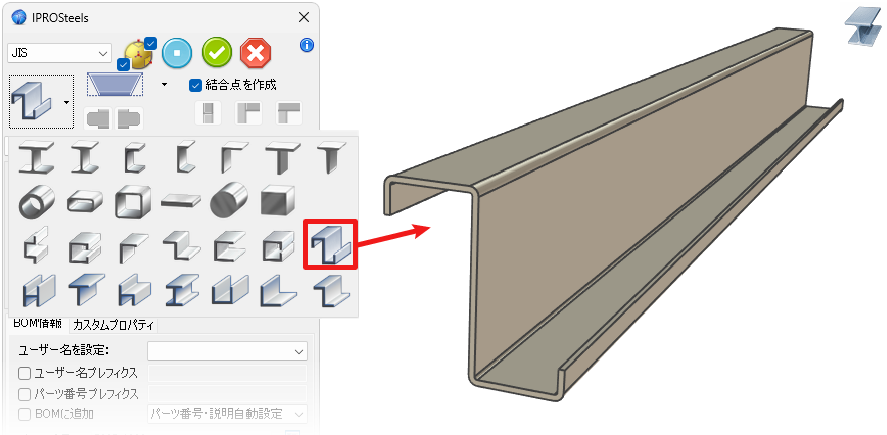

鋼材メニューにリップZ形鋼の断面形状を追加¶

01_steel_z

交点をトリムする¶

鋼材同士の交点での自動カットのために、[交点をトリムする]という新規メニューを追加しました。

03_multi_cut

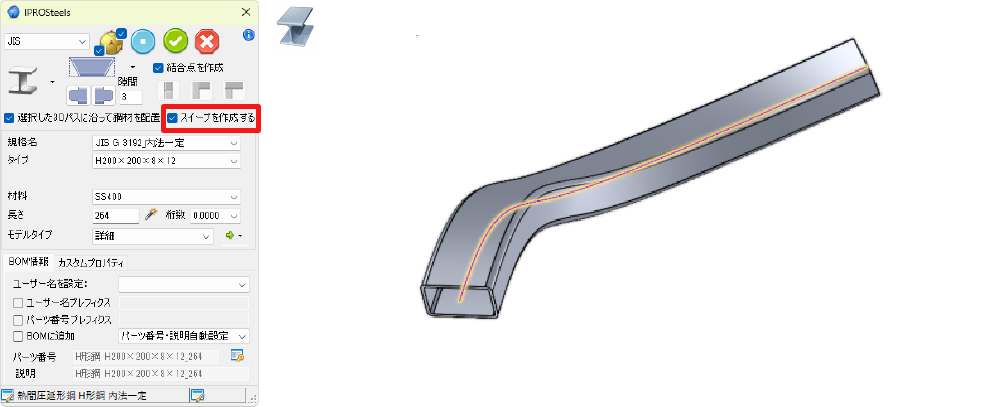

任意の鋼材を使用して 3D 曲線に沿ってスイープ鋼材を作成する機能が追加¶

04_steel_sweep

鋼材メニューに先端カットを削除するメニューを追加¶

この機能を用いると、鋼材トリム機能を含む、トリム先端カットを両端ともに削除します。

06_steel_remove_cut

トリム¶

既存のカットを削除するオプションを追加しました。

トリムをする逆側の先端の既存のカット面を削除するか？そのまま残すか？の選択が出来ます。

05_remove_cut

補強鋼材¶

補強鋼材に新しいオフセット機能を追加しました。

07_reinforcement

カスタム鋼材¶

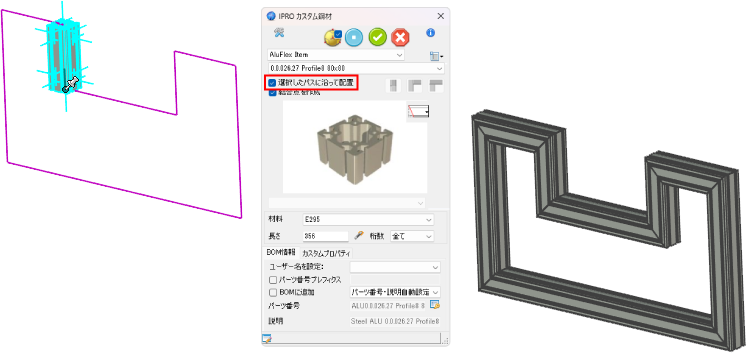

３Dラインに沿ってカスタム鋼材を配置できる機能が追加されました。

08_custom_steel

抑制マネージャー¶

パーツタブで、ボルトとともに、ボルト穴も同時に抑制できるように機能を追加しました。

08_suppress_holes

プロアクティブパーツ¶

展開されたダイアログでの列の抑制。

09_hide_column

ユーザー名ダイアログをアクティブパーツに割り当てる可能性が追加されました。
グリッドの自動サイズ変更の有効化/無効化。

10_proactivepart_name

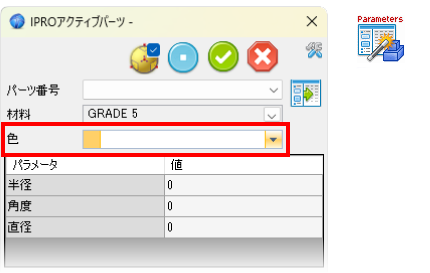

パーツに色を割り当てる機能。

10_proactivepart_color

異なるグリッド（名前付きグループ）のパラメータを管理する機能を追加しました。

10_proactivepart_groups

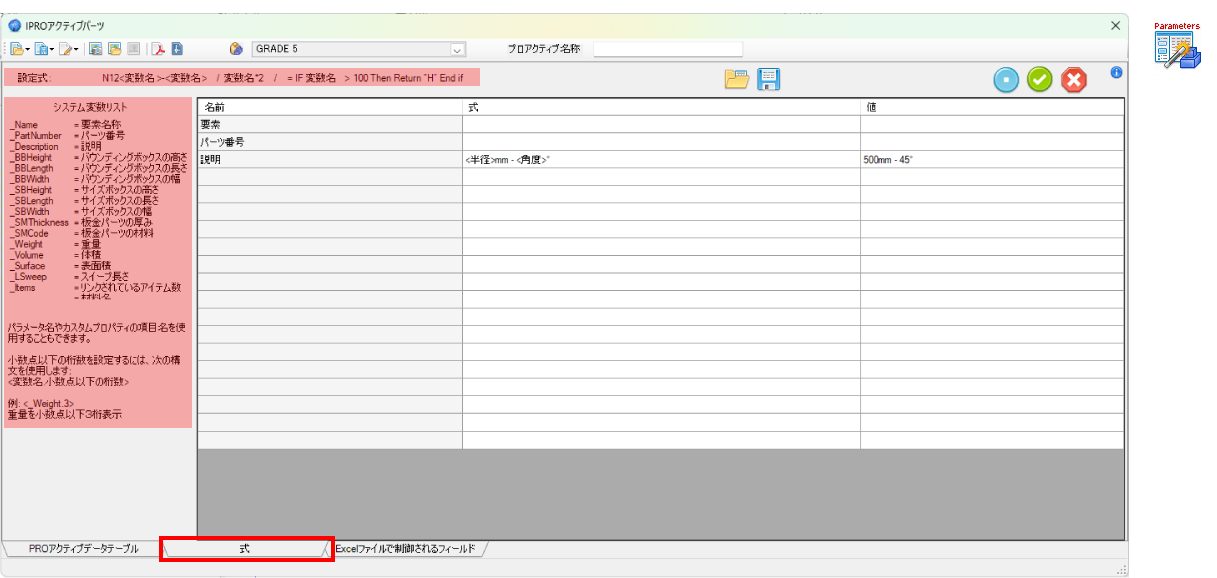

カスタムプロパティまたは BOM プロパティを設定および管理するためのグリッドを追加しました。

10_proactivepart_expressions

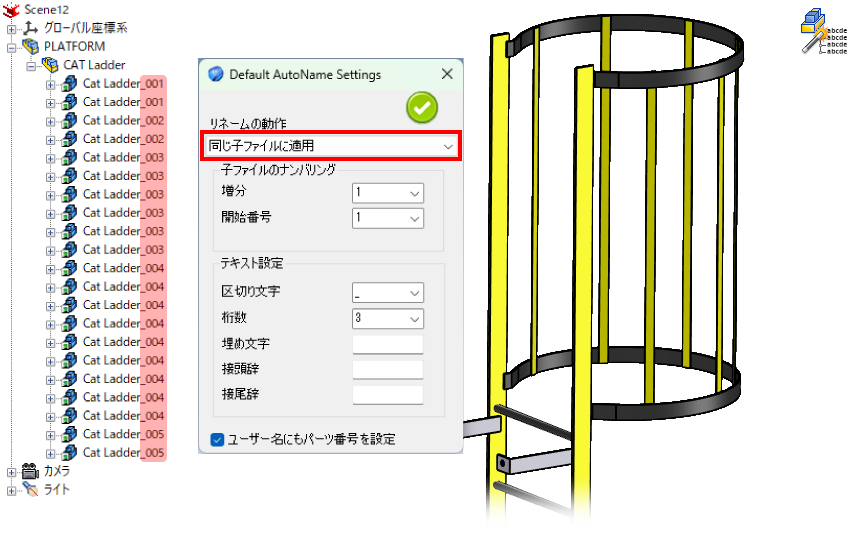

ユーザー名の自動ネーミング設定¶

アセンブリに自動名前変更を割り当てるコマンドを追加しました。これにより、アセンブリ名が変更されたときに子パーツの名前が自動的に変更されるようになります。

13_assy_child_name

パイプライブラリ¶

新しい要素であるユニオンフラットFF、ユニオンフラットMF、90°エルボーMFの３つをパイプカタログに追加しました。

13b_pipe_lib

選択して表示構成を作成¶

[選択して表示構成を作成] メニューを使用すると、DXF エクスポートのファイル名を定義するのと同じ方法で表示構成名を定義できます。

以下のメニューを表示するためには、右クリックでカタログメニューをドラッグします。

14_select_to_config

面をDXFに /展開された状態でエクスポート¶

DXF ファイルのグラフィック管理が改善され、..\Template\Drawing\ フォルダーにある BendStyle.ini ファイルを使用して、エクスポートされた折り線のレベル、線種、色の特性を設定できるようになりました。
素材と厚さを使用してファイル名を設定する可能性が追加されました。

15_export_face_DXF

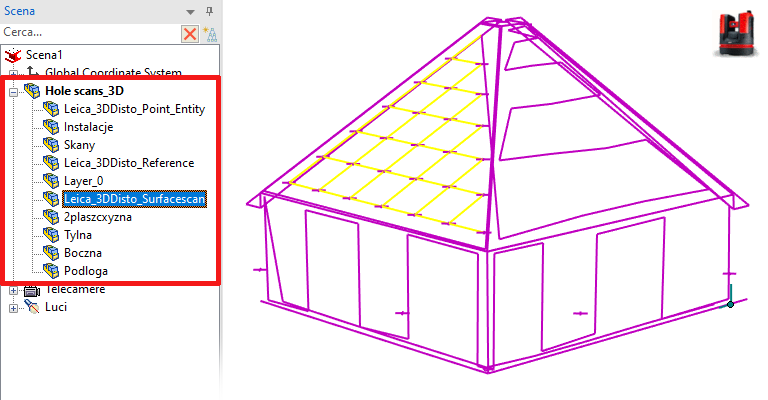

DXF3Dスキャンファイルをインポート¶

16_import_dxf_scanner

[DXF3Dスキャンファイルをインポート] メニューにおいて、3D DXFファイルをインポートすると、レイヤーがアセンブリに変換されるように改善されました。

手すりXT¶

17_railingXT

手すりとフェンスを自動生成するメニュー [手すりXT] を追加しました。

アクティブマネージャ¶

アクティブマネージャーは、生産性を向上させ、多くの時間と管理を必要とする操作を簡単にするいくつかの新機能を追加して強化されました。

さらに、設定のインポートおよびエクスポート機能が改善されました。

画像ファイルを外部ファイルに追加する¶

シーン全体の画像ファイルを作成するためのボタンが追加しました。この画像ファイルは選択したアイテムの添付ファイルとして追加されます。

18_PAM_attach_img

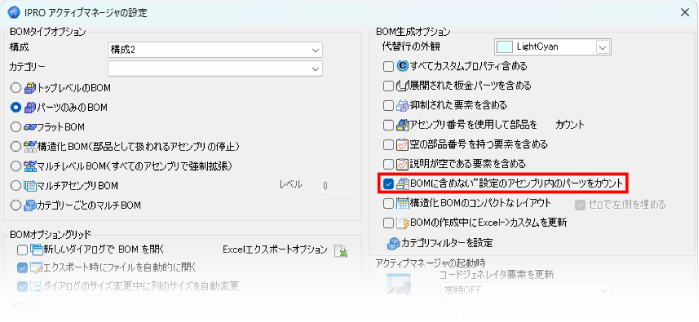

BOMに含まれていないアセンブリ¶

BOM に含まれていないアセンブリの子を処理するオプションを追加しました。通常、これらのアセンブリは、子要素をより簡単にコピーできるようにコンテナとして使用されますが、BOM 関連の機能はありません。コード化されていないアセンブリの子要素は常に処理されます。

18_PAM_assy_not_in_BOM

BOM の中の板金パーツ¶

板金の展開面のレポートを改善しました。から取得,,,でArea of Unfold SM Part を選択して、オプション 1 を使用すると、展開された面の境界ボックス領域を持つことができます。切り欠き、ポケット穴などの除去面積を除外します。

パラメータが 0 であるかパラメータが空白場合、展開された面の実際の面積が報告されます。

18_PAM_Area_ragg

板金部品の曲げの数と半径を取得する機能を追加しました。から取得で、SMBends Info を選択すると、R [半径] x [曲げられている箇所の個数] がBOMに出力されます。

タイプ別のツリービューでは、板金要素が曲げが無い板金と曲げがある板金に分割されるようになりました。

18_PAM_Lam_flat_bend

BOM 内のイメージをエクスポート¶

18_PAM_export IMGEcxel

BOM 内の要素のイメージ (イメージのサイズを定義) をエクスポートするためのコマンドを追加しました。

タイプ別 BOM¶

18_PAM_type_BOM

タイプ別タブのツリービューで選択した項目（パーツ、板金パーツ、留め具、鋼材など）のタイプ別 BOMを作成する機能が追加されました。

検索¶

18_PAM_search_menu

検索機能を使用して、見つかった要素を選択/非表示/ゴースト化する可能性を追加しました。

グリッド BOM セット行フィルター¶

18_PAM_Filter

BOM 内の項目をフィルタリングするための新しいツール。カスタマイズされたフィルターを作成できるようになりました。

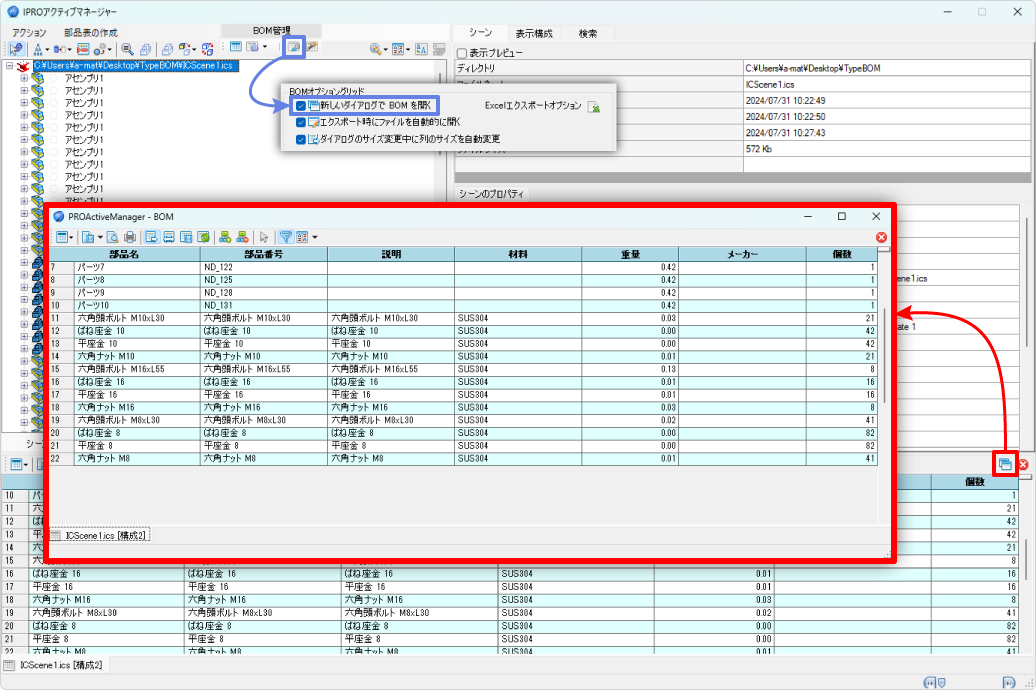

新しいダイアログで部品表（ BOM）を表示¶

18_PAM_detach_BOM

アクティブマネージャーで、部品表（BOM）を別のウィンドウに表示する機能を追加しました。 (この設定はデフォルトにすることも可能です)。

プレビュー¶

18_PAM_preview

アクティブマネージャーのプレビューの管理を改善しました。

要素のステータス¶

026_Set_status

IRONCAD MechanicalのステータスマーカーとIRONCADのステータスマーカーが統合され、ステータスマーカーを表示するすべてのツールが更新されました。
