タブとスロットを作成

このメニューを使用すると、板金パーツとイノベイティブパーツの両方にタブとスロットを追加できます。

操作方法

• タブを追加したいエッジに[ タブとスロットを作成 ]カタログメニューをドラッグ＆ドロップします。

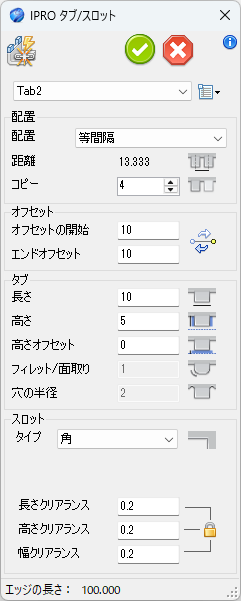

ダイアログ ボックスで、タブのタイプを選択し、寸法を設定します

最初のコンボ ボックスで、追加するタブの種類を選択します。

タブを追加する方法については、新しいタブの作成方法へのリンク を参照してください。

[ 配置 ]

ここでは、[ 配置 ]のタイプを次の中から選択できます。

• [ 等間隔 ] - [ コピー ]（タブの数）を設定することができます。[ 距離 ]（タブ同士の間隔）は自動的に計算されます。
• [ 距離間隔 ] - [ 距離 ]（タブ同士の間隔）を設定することができます。タブの数は自動で計算されます。
• [ 固定間隔 ] - [ 距離 ]（タブ同士の間隔）と[ コピー ]（タブの数）の両方を設定することが出来ます。エッジ上から、タブがはみ出る場合があります。
• [ センター振り分け ] - タブをエッジ中心に配置して、そこからの、[ 距離 ]（タブ同士の間隔）と[ コピー ]（タブの数）の選択することが出来ます。こちらもエッジ上から、タブがはみ出る場合があります。
• [ エッジの長さ ] - エッジの全体の長さに等しいタブを１つ作成します。
• [ カスタム ] - 各タブ間の[ 位置 ]を個別に設定できます。
• [ カスタム&長さ ] - 各タブ間の[ 位置 ]と各タブの[ 長さ ]を個別に設定できます。

タブの間隔と個数は、選択した配置タイプによって決まります。

[ オフセット ]

このセクションでは、[ オフセットの開始 ]と[ エンドオフセット ]を設定できます。

右側のアイコンを使用すると、開始と終了を入れ替えることができます。

[ タブ寸法 ]

ここでは、選択したタブに基づいてすべての寸法を設定できます (そのため、一部のボックスが非アクティブになる場合があります)。

• [ タブ ]の[ 長さ ]
• [ タブ ]の[ 高さ ]
• [ タブ ]の[ 高さの減少 ] (スロットの高さではありません)
• [ フィレット/面取り ]
• [ 穴の半径 ]

[ スロット ]

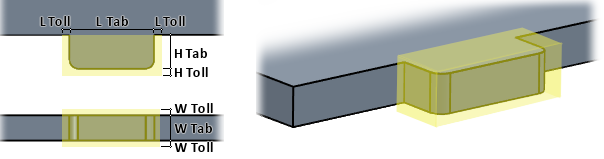

このセクションでは、スロットの種類を選択し、タブの周囲にクリアランス スペースを設定します。 これらの寸法は、反対側の要素にスロット穴を作成するために使用されます。

右側の南京錠アイコンを使うと、すべての値を同じにできます。

（カット境界のサイズは、半透明の黄色のシェイプで表示されます）

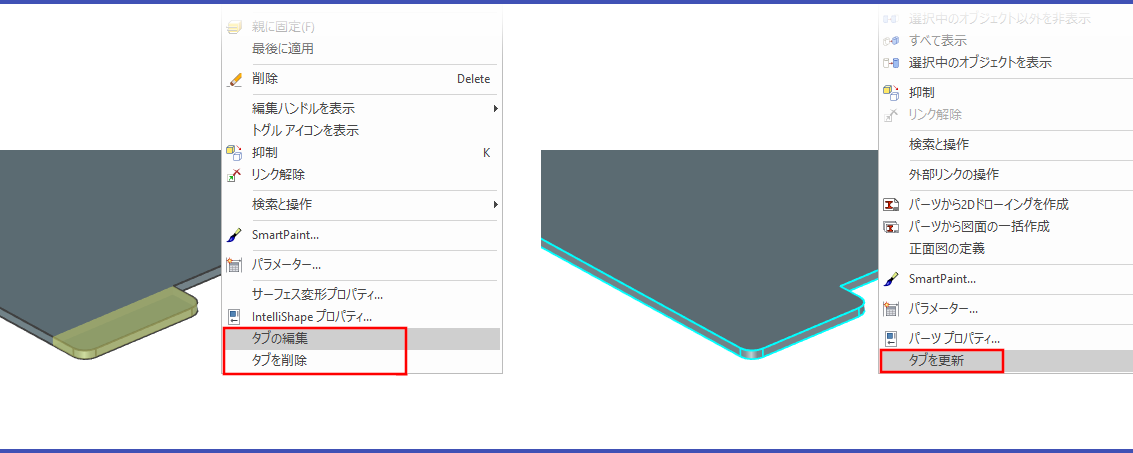

タブの編集、削除、更新について

[ タブの編集 ]

タブの設定を編集するには、インテリシェイプ レベルでタブを選択し右クリックして [ タブの編集 ] を選択します。

[ タブの削除 ]

同様に、エッジ上のすべてのタブを削除する場合は、インテリシェイプ レベルでタブを選択し右クリックして[ タブを削除 ] を選択します。

[ タブの更新 ]

要素のサイズ (厚さまたは寸法) が変更された場合は、パーツ内のすべてのタブを更新が出来ます。タブを含むパーツをパーツレベルで選択し右クリックすると [ タブの更新 ] を選択することができます。

新しいタブの作成方法

タブとスロットを作成するには、モデルがパラメトリックでなければならず、ライブラリのフォルダーに保存されている必要があります。

タブとそのスロットの一例を次に示します。

Tab00.ics は、1 つのパラメトリック セクションを持つパーツです。

Tab という名前のインテリシェイプは、ドロップした要素にタブを作成し、 次のパラメーターを含める必要があります。

• L - タブの長さに対応
• H - タブの高さに対応
• R - 存在する場合はフィレットまたは面取りに対応
• RH - 存在する場合、穴半径に対応

厚みは、コマンドを残した要素から計算されるため、存在しません。

Slot3.ics は、1 つのパラメトリック セクションを持つパーツです。

SMDrill という名前のインテリシェイプは、タブが解放された隣接要素にスロットを作成し、次のパラメーターを含んでいます。

• L - タブの長さ
• TH - 高さに加えるクリアランス
• TL - 長さに加えるクリアランス

• RC - 基部の穴の半径 (半径が存在する場合)

• W - 厚み は、コマンドをドロップした要素から自動的に計算されます。

Note

ユーザーライブラリ フォルダは通常 ..\ICMechanical\Library\Tabs および ..\ICMechanical\Library\Slots に設定されていますが、グローバル設定ダイアログを使用して任意の場所に設定できます。

Tip

プレビューをコンボ ボックスに表示する場合は、.ics ファイルと同じ名前の .jpg ファイルを追加する必要があります。以下はその例です。
