Mechanical 2024_1st リリースノート¶

鋼材¶

L字鋼材の切断面選択を追加¶

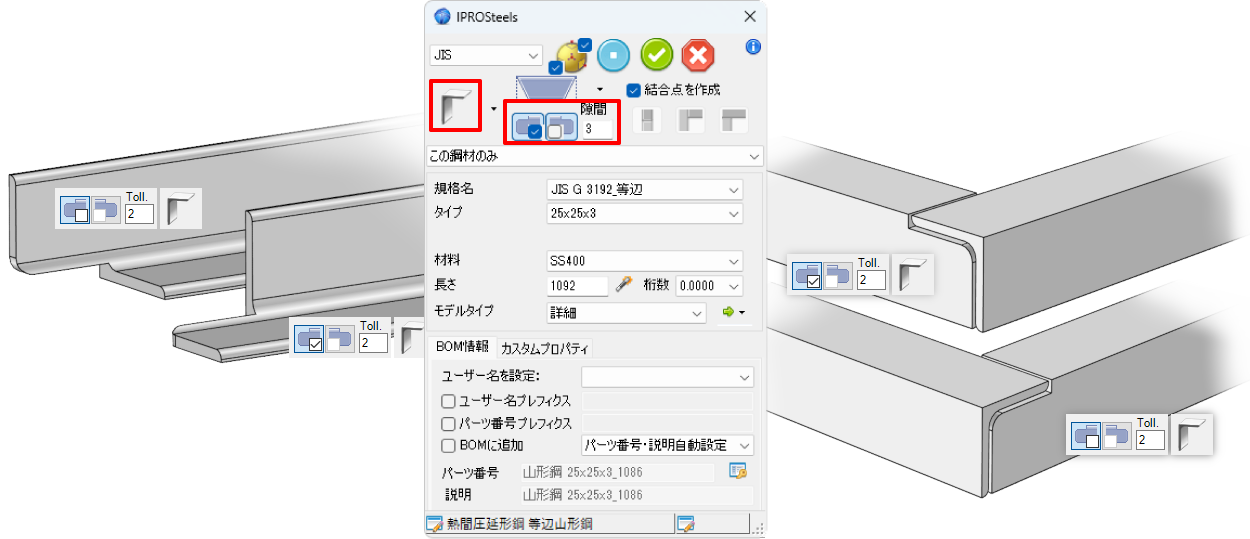

L字鋼材同士で組み合わせて、片側のL字鋼材を先端トリムする場合に、方向を選択することが可能になりました。

大規模アセンブリでの位置決め速度が向上しました。

穴¶

ネジ穴を着色する機能¶

下図のように、ネジ穴の場合、ネジのテクスチャ以外の面に色付けを出来るようにしました。

穴名の自動更新を無効にするオプション¶

穴を作成するために選択しているステータス値によって、穴の名称が自動命名される仕様になっています。

しかし、ユーザーが独自に穴名称を設定した後に、穴のステータスを変更することによって、ユーザーが設定した穴名称を上書してしまう悪影響もありました。

今回のアップデートでは、穴名の自動更新を無効にする機能が実装されたので、ユーザーが独自に設定した穴名称を、ステータス変更後に上書されないようになりました。

002_color_hole_thread

設定を管理および並べ替えるためのダイアログボックスを追加¶

穴メニューにおいて、よく使う穴ステータス値のセットを名前を付けて保存することが可能になりました。そのセットを保存しておけば、ユーザーはいつでも以前使用した穴を選択することが可能です。

また、穴のセットを並び替えたりすることは自由に行うことが可能です。

015_Hole_settings

留め具アセンブリ¶

留め具アセンブリにおいて、ボルトの代わりにセットボルトを使用して、両端をナットにして、配置するという選択が可能になりました。

016_fasteners_assy

プロドリル¶

フィーチャー名にHWDrill+と入力すると、カットしないように設定しているパーツ (パーツ名がアンダースコア"_"で開始するまたは終了するパーツ) もカットできるようになりました。

003b_drill

面をDXFに / 展開された状態でエクスポート¶

安定性と速度の点でツールが改善されました。
板金パーツのの厚さは、シーンに設定されたユニット名とともに DXF でレポートされます。
板金コードを使用してファイル名を設定するオプションを追加しました。
ICMechanical ネジ穴のエクスポートを管理するオプションを追加しました。
DXF で面の境界ボックスをレポートするオプションを追加しました。
開発された板金情報をエクスポートするオプションを追加しました:
エリア、境界エリア、外周および内周、曲げ情報
面をDXFにのツールで、これらの情報は、選択している面が展開された板金パーツからのものである場合にのみエクスポートされます。
PDF もエクスポートするオプションを追加しました。

005_unfold

外部リンクマネージャー¶

テキストを検索/置換し、数式を使用してグリッドに入力するためのダイアログボックスを追加しました (新しい名前とパーツ番号を生成するため)。

007_link_mgr

BREPパーツ穴をフィーチャ化¶

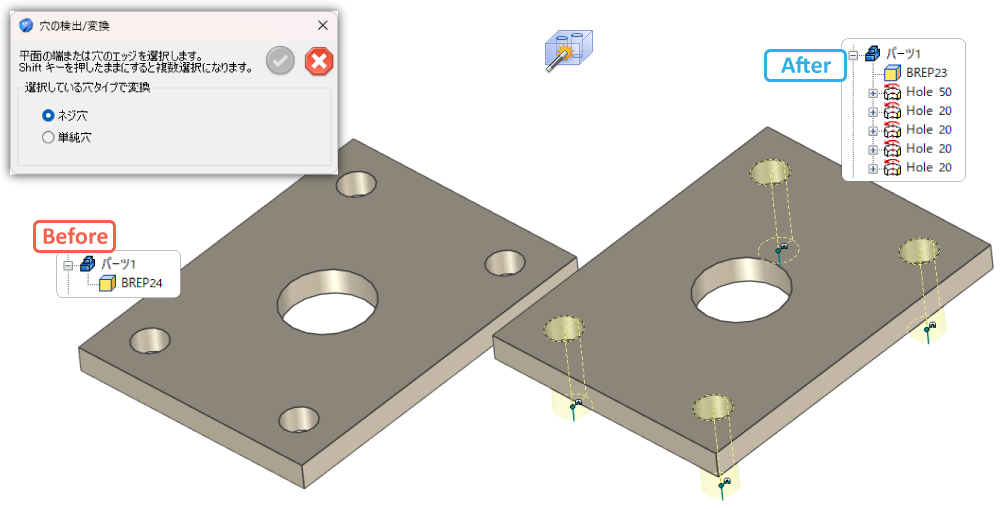

[BREPパーツ穴をフィーチャ化]メニューを用いると、BREPパーツの面にメニューをドロップすることにより、穴を検出して編集可能なインテリシェイプ穴に変換することができます。

detect_hole

ライブラリデータマネージャ¶

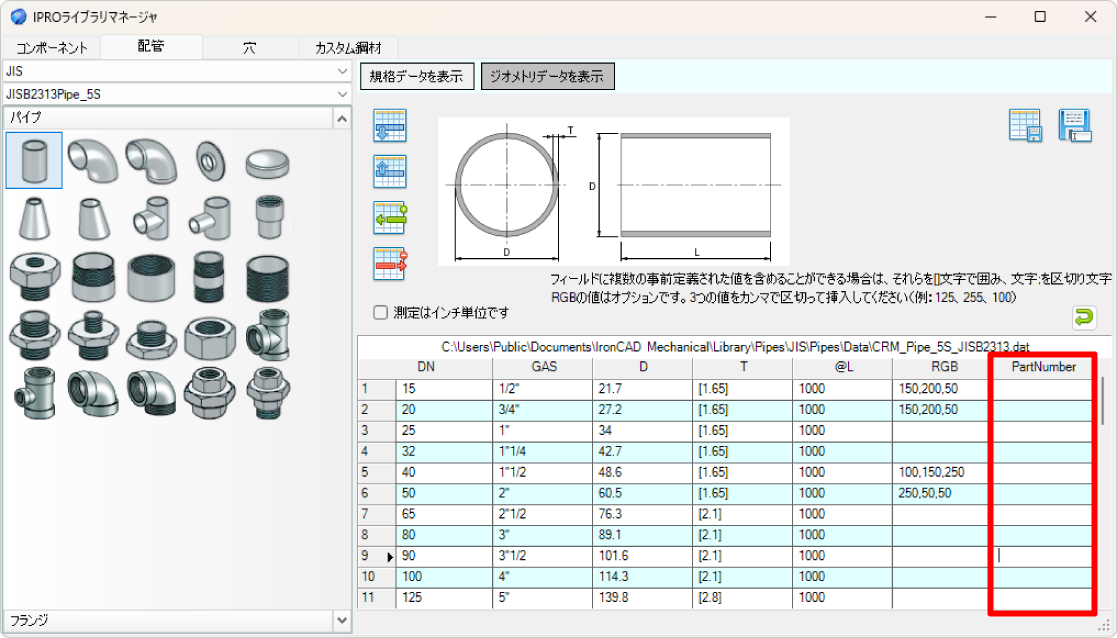

配管データファイルの設定に [パーツ番号] フィールドを追加しました。

014_Lib_MGR_PN_column

Excel からフィールドを貼り付ける機能が追加されました。１度に 1 つの列のみを貼り付けることができます。 (Excel で複数の列が選択されている場合、アクションは実行されません)。

014_excel_copy_column

3D 要素のエクスポート¶

このメニューを用いると、複数選択したパーツを、さらに複数の中間拡張子にてエクスポートをすることが出来ます。

今回のアップデートでは、エクスポートファイルがすでに存在する場合にファイルを上書きするオプションを追加しました。

006_export_3D

IPROプリント¶

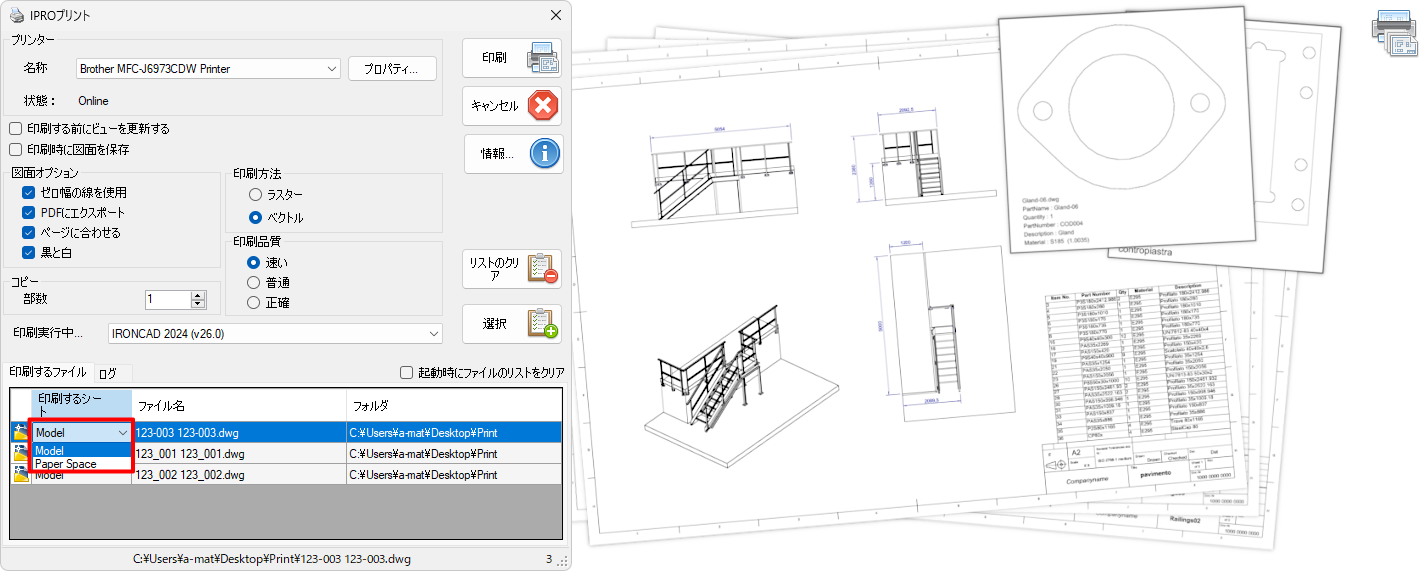

DWG/DXF でモデルまたはペーパー空間を印刷するオプションを追加しました。さらに、選択した図面を白黒で印刷するオプションを追加しました。

008_print

IPROExport2D¶

PDF ファイルの場合、白黒形式でエクスポートするように追加されました。すべての形式で幅ゼロの線をエクスポートするオプションを追加しました。

009_export_2D

アクティブマネージャ¶

アクティブマネージャーは、生産性を向上させ、多くの時間と管理を必要とする操作を簡単にするいくつかの新機能を追加して強化されました。

さらに、設定のインポートおよびエクスポート機能が改善されました。

中空鋼材の表面積¶

表面計算のオプションでは角パイプなどの中空鋼材では、内面積は計算しないように改善しました。

さらに、測定単位は BOM構成のオプションボックスで定義できます。mmq:平方ミリメートル cmq：平方センチメートル mq：平方メートル

010_shell_steel

スイープパイプの長さ¶

アクティブマネージャのBOM出力で、パイプの長さも出力されるようになりました。 BOM構成ダイアログの、選択項目で[スイープ/チューブの長さ] を選択することにより、パイプと曲げの長さを含む BOM を作成できるようになりました。

Pipes_Config.dat という名前の BOM 構成がセットアップに含まれています。

011_sweep

カスタムプロパティに追加¶

BOM構成のオプションボックスに < ADDTOCUSTOM >と打ち込むと、カスタムプロパティに項目を転送されるという処理を付け加えました。

このフラグが BOM オプションに存在する場合、項目をカスタムプロパティに転送できるようになります。画像の例では、材料プロパティを読込、その項目をカスタムプロパティに転送しています。

012_custom

BOM 式を Excel にエクスポート¶

BOM 構成の式を Excel セルの式としてエクスポートするオプションを追加しました。

BOM構成で、表現で選択して、オプションボックスに数式を入力できます。　数式では、BOMの列タイトル名を[]で囲んで入力します。

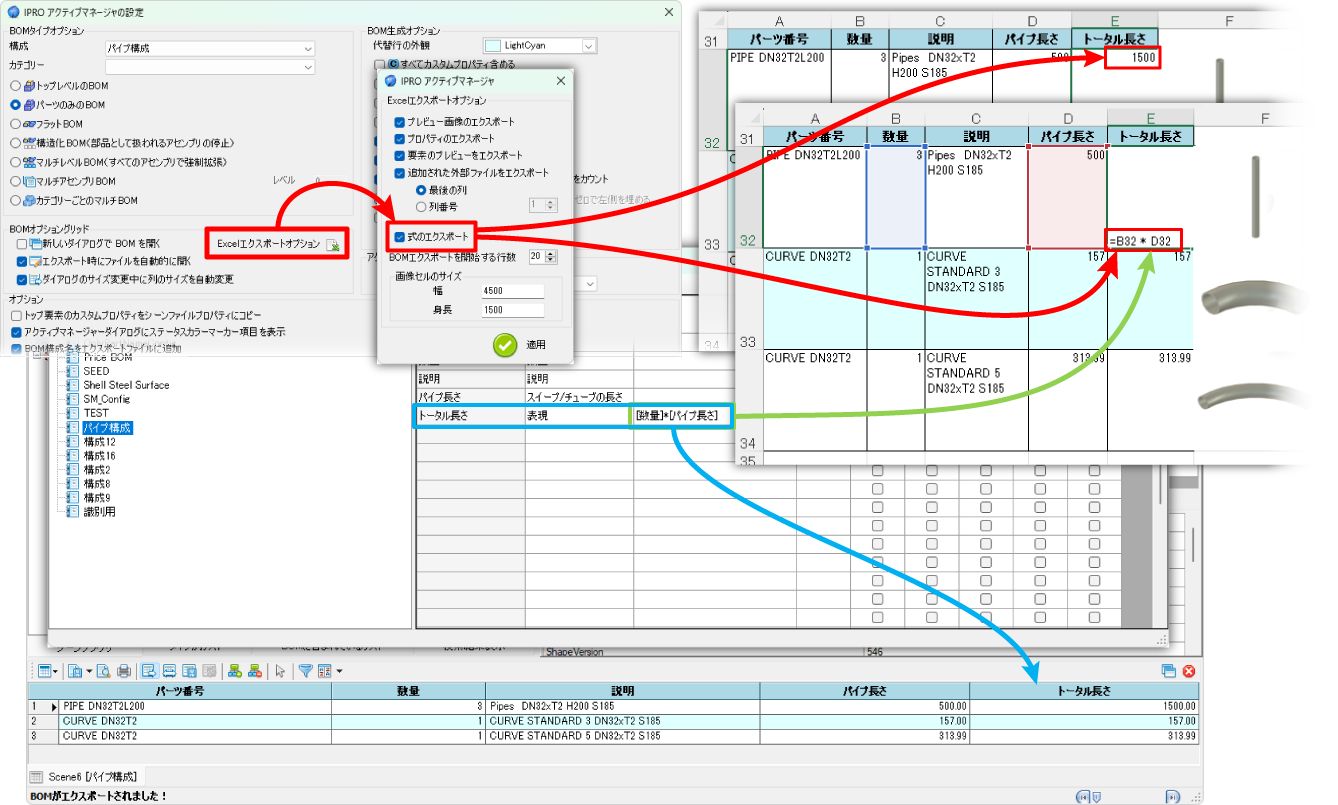

BOM設定　でExcelエクスポートオプションで、式のエクスポートを設定して、BOMをExcelエクスポートすると、Excelファイル上で、数式を再現してBOMを出力することが可能です。このオプションを設定せずに、Excelにエクスポートすると、ただの数値として出力します。

013_excel_formula

価格の管理¶

要素に関連する価格を管理し、アクティブマネージャーBOM に表示する機能が追加されました。すべての価格と計算ルールは、IC-Mechanical の ..\Prefs\ フォルダーにあるファイル IPROBOMPriceList.xlsx に保存されます。

014_price_excel_formula

カテゴリ別 BOM¶

カテゴリ別に分割された BOM を作成するオプションを追加しました。

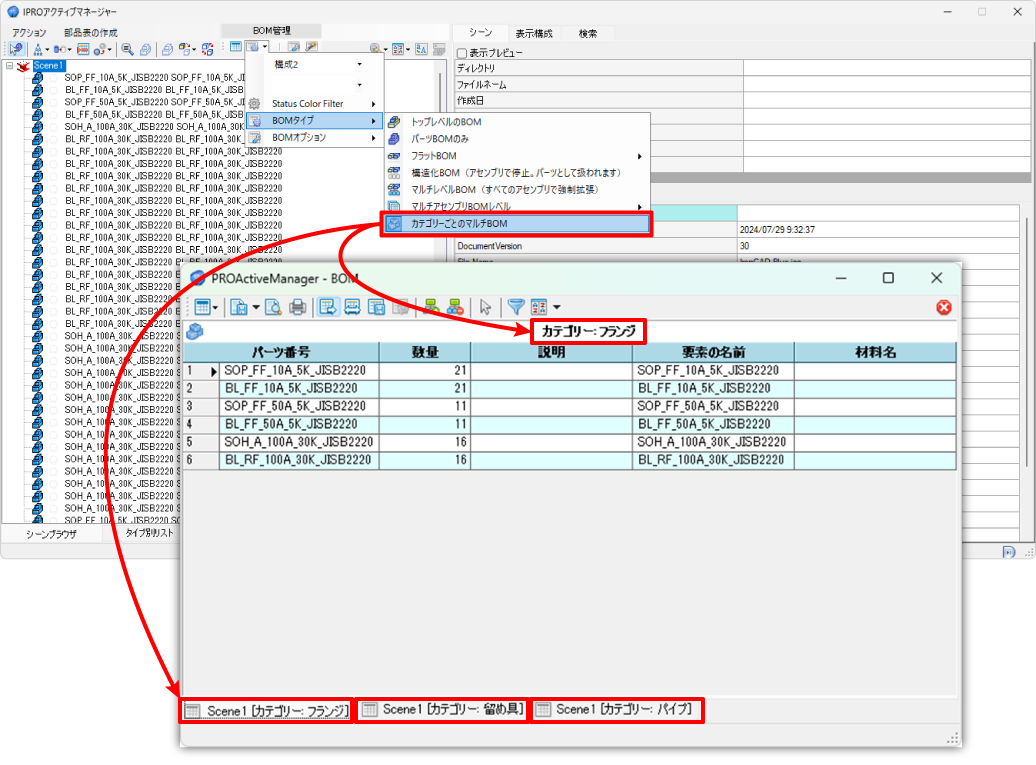

ツールメニューの、カテゴリ設定で設定しているカテゴリごとにタブで分けてBOM出力を出来るようにしました。
