BOM 構成マネージャー

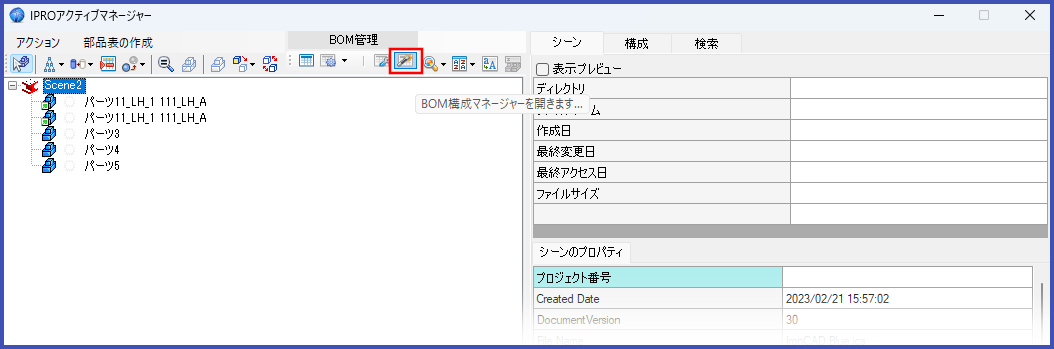

カスタム BOM を作成するには (表示するデータと BOM に含める属性のタイプを設定するため)、BOM 構成マネージャー...* ボタンをクリックします。

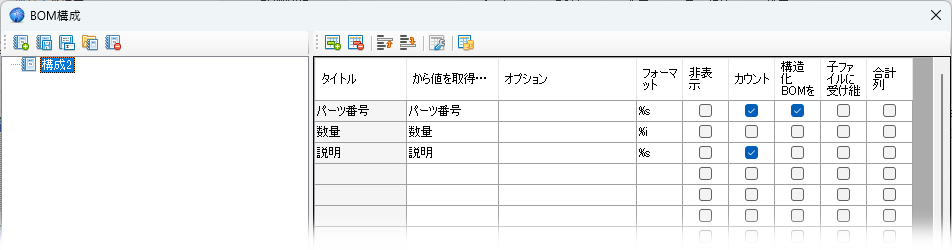

これは、3 つの標準行を使用したデフォルトの構成です。 部品番号、数量、および説明。
ダイアログの左側には構成のリストがあり、右側には選択された構成の属性のリストが表示されます (部品表を生成します)。

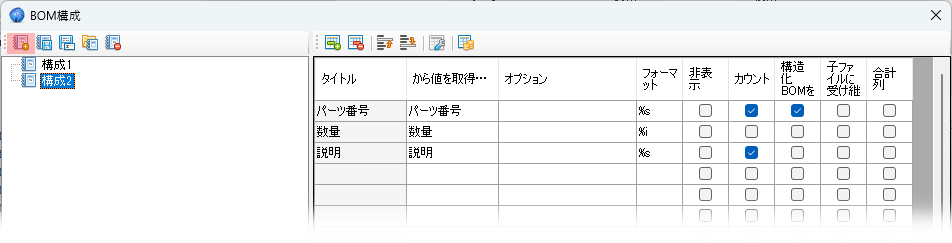

新しい構成を作成するには、左上の最初のボタンをクリックし、名前を 2 回ゆっくりとクリックして新しい構成に名前を付けて変更します。
さらに行を追加するには、タイトル 列の次の使用可能な行をクリックし、名前を入力します。 タイトルは、BOM 内の列自体の名前です。 次に、[から値を取得] 列で、BOM のその列にリンクするプロパティ (パーツ プロパティ) を選択します。 いくつかのプロパティを選択できるドロップダウン メニューが表示されます。
一部のプロパティでは、オプション 列に入力する必要があります。
| 変数タイプ(から取得,,,): | return to: | オプション名: |
|---|---|---|
| 数量 | 要素の数量 | |
| パーツ番号 | 要素のパーツ番号 | |
| 説明 | 要素の説明 | |
| カスタムデータ値 | カスタムデータの値 | タイトル(左列) と異なる場合は、要素に含まれる カスタムデータ の名前 |
| 材料名 | 要素の材料名 | |
| ユーザー名 | 要素のユーザー名 | |
| 要素のサイズボックスの高さ | 要素のトータル高さ | |
| 要素のサイズボックスの長さ | 要素のトータル長さ | 板金の場合のみ有効。SM_UNFOLD を指定すると、展開された板金の長さを返します。 |
| 要素のサイズボックスの幅 | 要素のトータル幅 | 板金の場合のみ有効。SM_UNFOLD を指定すると、展開された板金の幅を返します。 |
| 板金の厚さ | 板金の厚さの値 | |
| 要素の総重量 | 要素の総重量値 | |
| 外部リンクステータス | 外部リンク要素の状態 true/false | |
| 外部リンクファイル | 外部リンク要素のパス | |
| シーンプロパティ | ファイルプロパティの値 | タイトルと異なる場合は、ファイルに含まれるプロパティの名前 |
| 組み合わせ (1) | 結果は式文字列から取得されます。 | 例: <Description>-<Sizebox Length>x<Sizebox Width> 説明とサイズボックスの長さと幅の組み合わせが表示されます。 |
| サイズボックスの最長値 | サイズボックス の (L W H の中で) 最長の値 | |
| パラメータ値 | パラメータ値 | タイトルと異なる場合は、要素に含まれるパラメーターの名前 |
| 表現(数学式) (2) | このフィールドは、MSExcel 構文を使用して式を評価します | 例: CONCATENATE([Description],"-","Tot.Weight gr.=",([Qty]*[W]*1000)) |
| 隠された表現(隠された数学式) (2) | 式と同様ですが、結果はグリッドに表示されません | 例: [Qty]*[W]*100 (Qty and W are Title) |
| 位置 X (相対) | 相対位置の X座標値 | |
| 位置 Y (相対) | 相対位置の Y座標値 | |
| 位置 Z (相対) | 相対位置の Z座標値 | |
| 位置 X (絶対) | 絶対位置の X座標値 | |
| 位置 Y (絶対) | 絶対位置の Y座標値 | |
| 位置 Z (絶対) | 絶対位置の Z座標値y | |
| 行カウンター | この値 BOM 行インデックス | ＋開始値（オプション、省略した場合は 1 から開始） |
| 要素の表面(要素の表面積) | パーツのすべての面の表面積 | 使用する単位を入力してください: mmq, cmq, mq, ftq, inq, ydq （既定値は mmq）※ここでの mmq, cmq, mq は、それぞれ 平方ミリメートル・平方センチメートル・平方メートル を意味します。（ftq＝平方フィート、inq＝平方インチ、ydq＝平方ヤード） |
| 要素の体積 | 要素の体積値 | |
| 要素の水中の重量 | 水中の要素の重量値 | |
| 質量密度 | 要素の質量密度値 | |
| 要素の重量 | 要素の重量値 | 切り欠きのない鋼材を計算するには <STEEL_RAW> を使用します。 |
| スイープの長さ | スイープのガイド曲線の長さの値 | |
| 使用場所 | 親アセンブリの部品番号 | |
| ステータスカラーマーカー | 要素のステータス | ステータスの使用方法はこちらをご覧ください |
| 展開された板金パーツ面積 | 展開された板金パーツの面積 | 0または空の場合は、実際の展開面の面積 1の場合は、バウンディングボックスの展開面積 |
| 展開された板金パーツの周囲長 | 展開された板金パーツの周囲長 | 0または空の場合は、外部周囲長。1の場合は、内部周囲長(穴またはカットなど)。2の場合は、外部周囲長と内部周囲長の合計 |
| 板金曲げ情報 | シートメタル部品の曲げの数と半径を取得します | ONLYQTY を指定すると、曲げの数だけを取得します。 |
| IPROBO価格リストでの価格 | IPROBOMPriceList.xlsxファイルに保存されている価格を取得 | PriceListの使用方法は次頁を参照してください |
| フィールド | 受け入れられるタグ |
|---|---|
| 組み合わせ (1) | オプションフィールドに< >括弧で囲まれた必要な値を挿入し、括弧と含まれている文字列は値に置き換えられ、他のすべてのテキストは変更されません、利用可能なタグは次のとおりです: <PartNumber> <Description> <@CustomName> <Sizebox Height> <Sizebox Legth> <Sizebox Width> <MaterialName> <Quantity> <ElementName> |
| 表現(2) | オプションフィールドに必要な式を挿入し、タイトルの値は[タイトルの名前]括弧で囲む必要があります、すべてのMS Excel式は有効です |
| すべてのフィールド | ADDTOCUSTOM オプション フィールドを追加すると、フィールドのタイトルが <CustomData> に追加され、取得元で見つかった値が入力されます。 <SUM> 数値のオプションフィールドを追加すると、すべての数値が合計されます |
フォーマット 列は、BOM にデータを表示するための形式を設定し、正しい値が自動的に入力されます。
%sはテキスト文字列の場合です。%iは整数の場合です。%f.2はフロートの場合です。ここでは、fcの後に指定した文字が小数点記号として使われます。%fc.2はカスタムフロートの場合です。ここでの、fcのあとの文字列は、小数点記号です。
カウント 列は、同様のプロパティを持つパーツ/アセンブリをカウントするために使用されるプロパティを制御するために使用されます。 BOM の数量列に加算されて表示されます。 2D 図面の BOM とは異なり、ここでは任意の値を使用できます。
StructuredBOM(参照付き) の場合、[カウント] で複数の選択を使用して、どのプロパティをプライマリにするかを制御できます。 したがって、複数のプロパティを持つ BOM で集計することができます (ただし、マルチレベル BOM タイプを使用している場合のみ可能です)。
子ファイルに受け継ぐ は、このフィールドを使用して親要素の値を子要素に値を設定できることを意味します。（例えば、アセンブリで設定された材料名を、その子パーツに引継ぎさせることが出来ます。）
合計列 を使用すると、列のすべての値を合計でき、BOM グリッドにこの列の合計を含む行が追加されます。

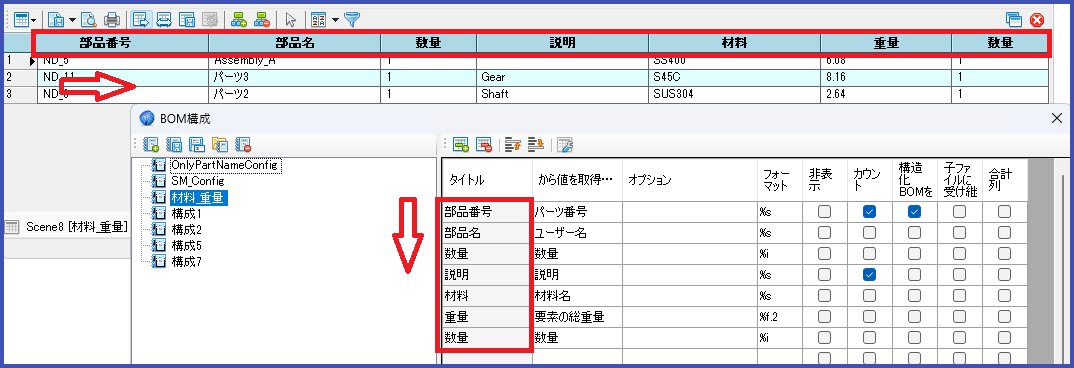

タイトル 列の上から下への順序は、BOM グリッドの列の左から右への順序でもあります。
左側のアイコンは次のものです。
- 新しいBOM構成を作成
- アクティブなBOM構成を保存
- アクティブなBOMを新しい名前で保存
- 保存済みのBOM構成を開く
- 選択した構成を削除
右側のアイコンは次のものです。
- 新しい行を挿入
- 選択した行を削除
- 選択範囲を上に移動
- 選択範囲を下に移動
- 詳細設定ダイアログを展開
- 価格を設定するために、価格リストの Excel ファイルを開く

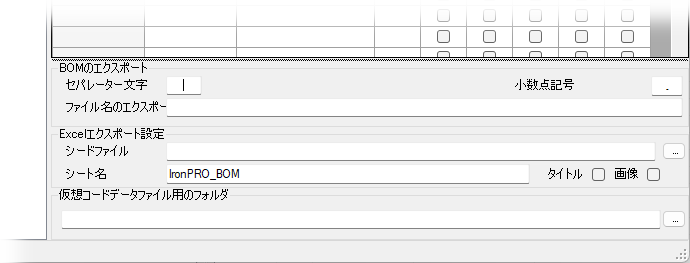

詳細設定を設定 オンにすると、ダイアログ ボックスが下に展開され、ここに 3 つのセクションがあります。
BOM のエクスポート¶
- BOM を txt または csv ファイルに直接エクスポートする場合、フィールドの区切り文字、小数点の文字、ファイルのパスと名前を設定して、BOM をエクスポートできます。 BOMのエクスポートはこちらをご参照ください。
Excel エクスポート設定¶
- BOM を Excel ファイルにエクスポートする場合、開始テンプレートとして使用する Excel ファイルと、BOM をエクスポートする先の Excel テンプレートファイルとシートを指定できます
仮想コード データファイル用のフォルダ¶
- 実際の PartNumber を仮想コードに置き換える場合は、ここに検索パスを入力します。
