コードジェネレイタ

[ コードジェネレータ ]を使用すると、 モデルに関連する変数に従って [ ユーザー名 ]、[ パーツ番号 ]、[ 説明 ]を自動的に生成して割り当てることができます。 そのため、モデルを編集すると、[ ユーザー名 ]、[ パーツ番号 ]、[ 説明 ]に対して新しい値に更新されます。

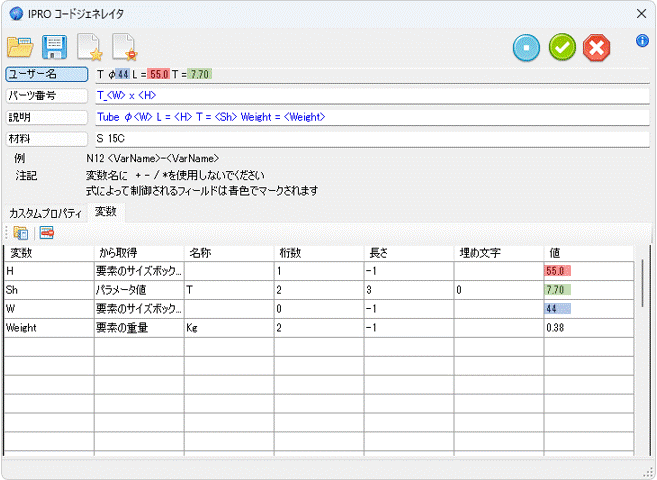

左上には、[ 設定の読み込み ]と[ 設定を保存する ]、[ 設定をデフォルトとして設定 ]、[ デフォルト設定の削除 ] の 4 つのアイコンがあります。 さらにその下に、データ生成ルールを書き込む 4 つのテキスト フィールド([ ユーザー名 ]、[ パーツ番号 ]、[ 説明 ]、[ 材料 ])があります。 左側には、ラベルの付いたボタンがあります。 そのボタンを押すと、割り当てられた値のプレビューが表示されます。

ダイアログ ボックスの下部には、次の 2 つのタブがあります。

[ 変数 ]タブは、[ ユーザー名 ]、[ パーツ番号 ]、**[ 説明 ]を構成するために使用される変数を定義します。

• [ 変数 ] - 割り当てられる変数の名前
• [ から取得 ] - 値を取得するデータの選択
• [ 名称 ] - データの可能な名前 (利用可能な場合)
  • (例) パラメータ値の場合は、パラメータ値を選択してパラメータ名を挿入
  • (例) 重量については、単位の種類を選択できます Kg g lb oz
  • (例) サイズボックス の長さと幅の場合、SM_Unfold は展開されたシート メタル パーツの L と W の寸法を返します。
• [ 桁数 ] - 考慮する小数を入力、3と入力すると、小数点以下３桁までの表示になる。
• [ 長さ ] - フィールドの長さ (-1 の場合は 未定義)
• [ 埋め文字 ] - この文字で文字列を埋めます。 (長さが 1以上に設定している場合)
• [ 値 ] - 検出された値

変数のタイプ:	戻り値:	option Name:
[ カスタムプロパティの値 ]	カスタムプロパティの値	要素の中に含まれるカスタムプロパティの名前
[ 材料名 ]	要素の材料名
[ ユーザー名 ]	要素のユーザー名
[ 要素のサイズボックスの高さ ]	要素のトータルの高さ
[ 要素のサイズボックスの長さ ]	要素のトータルの長さ	SM_Unfold 展開された板金の L 寸法を返します
[ 要素のサイズボックスの幅 ]	要素のトータルの幅	SM_Unfold 展開された板金の W 寸法を返します
[ 板金の厚さ ]	板金の厚さの値
[ 要素の重量 ]	要素の重量値	測定のタイプ Kg g lb oz
[ 水中の要素の重量 ]	要素の水中重量値	測定のタイプt Kg g lb oz
[ パラメータ値 ]	パラメータ値	要素に含まれるパラメータの名前
[ 要素の体積 ]	要素の体積値
[ シェルの厚さ ]	シェルパーツの厚さの値
[ IPROスチールの厚さ ]	鋼材の特性を持つ鋼材の厚さの値
[ 板金のコード ]	板金コードの値
[ パーツ番号 ]	要素のパーツ番号
[ 説明 ]	要素の説明
[ スイープパス もしくは 押し出しセクションの長さ ]	スイープの(2Dスケッチもしくは3Dカーブ)ガイドカーブの長さの値
[ 3D曲線の長さ ]	3D 曲線の長さの値
[ ドキュメントのプロパティ ]	ファイルのプロパティ値	ファイルに含まれるプロパティの名前
[ 要素の表面積 ]	パーツのすべての面の表面値
[ グローバルポジション X ]	X軸の絶対座標値
[ グローバルポジション Y ]	Y軸の絶対座標値
[ グローバルポジション Z ]	Z軸の絶対座標値
[ サイズボックスの最長値 ]	サイズボックスのL,W,Hの中の最長の値
[ アイテム数 ]	リンクコピーされた要素の数 (内部コピーも外部コピーも両方)

[ カスタムプロパティ ]タブにおいて、要素に追加する カスタムプロパティ とその生成方法を定義します。

• [ 名称 ] - カスタムプロパティ項目 に割り当てる名前
• [ 表現 ] - カスタムプロパティ に割り当てられる値を定義するルール
• [ 値 ] - ルールによって生成され、カスタムプロパティ に配置された値

式から取得したカスタム プロパティの例

[ コード ジェネレイタ ]を編集するには、パーツを右クリックし、[ コードジェネレイターを開く ] を選択します。

[ ユーザー名 ]、[ パーツ番号 ]、[ 説明 ]の構成例
