IRONCAD Mechanical V. 2025.01リリースノート¶

ベアリング¶

ベアリングメニューに対して、ベアリング外径に等しい穴を作成するオプションが追加されました。従来までのバージョンでは、穴機能を用いてベアリング外径と同じ内径の穴をモデリングする必要がありましたが、その操作を短縮することが可能です。また、穴の位置や、寸法のミスも防止することができます。

01_JPN_Bearings

スプリング¶

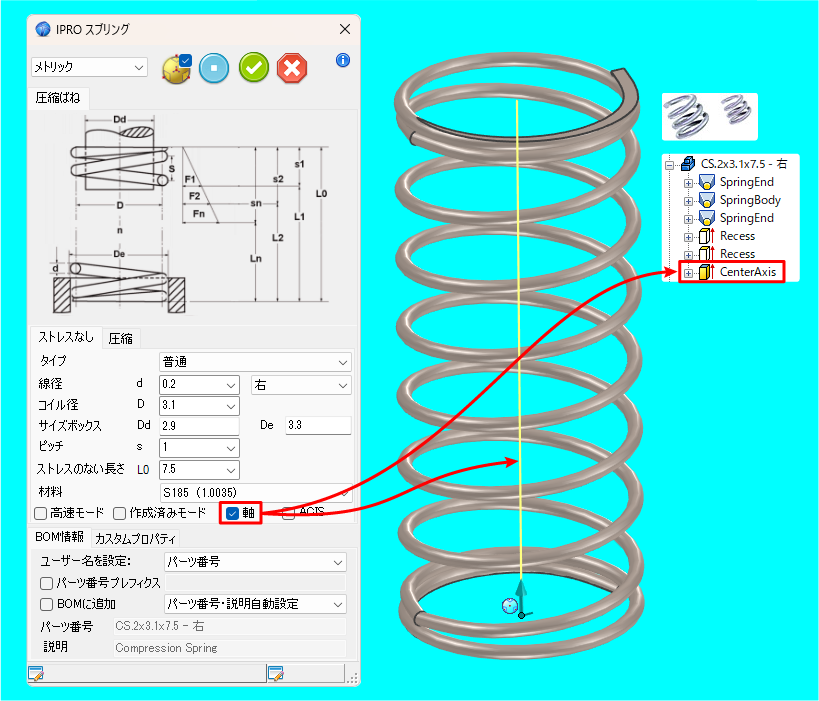

スプリングメニューに対して、スプリングの軸を表す IntelliShape「CenterAxis」を追加しました。スプリングパーツに対して、軸が表示されるために、スプリング中心に対してトライボールの起点にすることが容易になり、スプリングパーツの位置決めが容易になります。

02_JPN_Springs

手すり¶

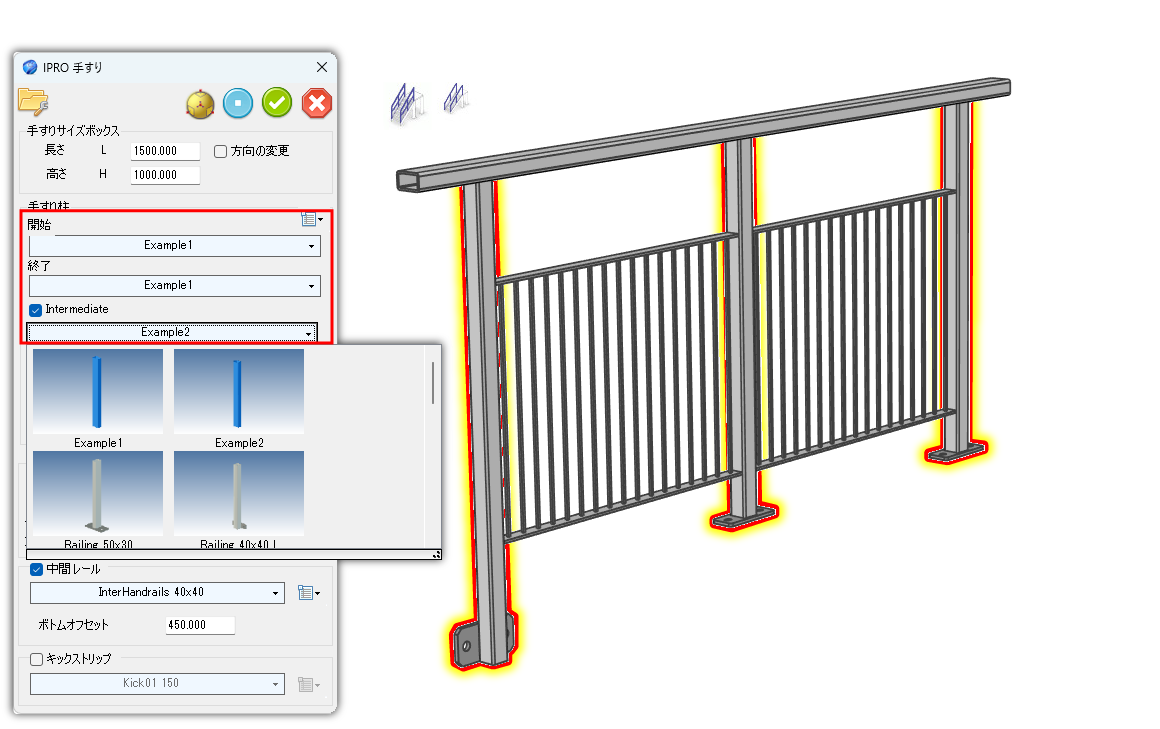

手すりメニューに対して、両端の手すり支柱のタイプを個別に指定できるようになり、設計の柔軟性が向上しました。

03_JPN_Railings

留め具¶

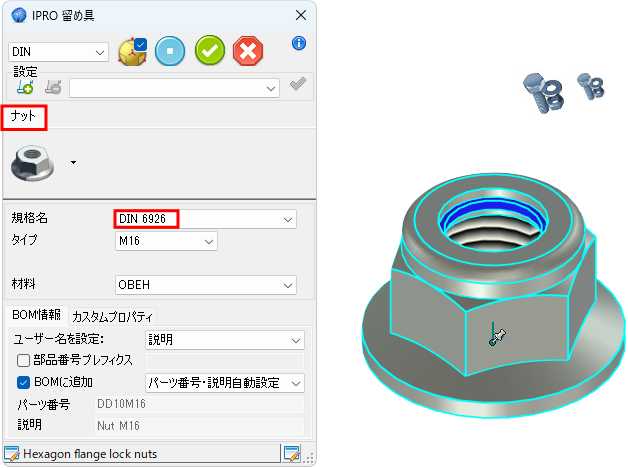

留め具メニューのフランジ付きセルフロックナットに、DIN 6926の規格が追加されました。

04_JPN_Fasteners

コードジェネレータ¶

コードジェネレイタ―メニューに材料選択用のコンボメニューを追加しました。材料は、IRONCAD Mechanicalの材料選択で設定している材料から選択が可能になっており、工数削減に繋がります。

05_JPN_Code Generator

要素カウント¶

要素カウントのメニューにおいて、ツリービューで留め具、鋼材、パイプ、フランジ、板金、アセンブリなどの各要素を一括で選択、抑制、抑制解除することが可能になります。

複雑なシーンでも表示状態を一括で管理できるため、構成確認や部分作業が効率的に行えます。

06_JPN_Count Elements_Picture1

要素カウントのメニューにおいて、空のアセンブリの表示項目を追加されました。不要な、空のアセンブリを認識して素早く削除することが可能になります。

06_JPN_Count Elements_Picture2

要素のエクスポート¶

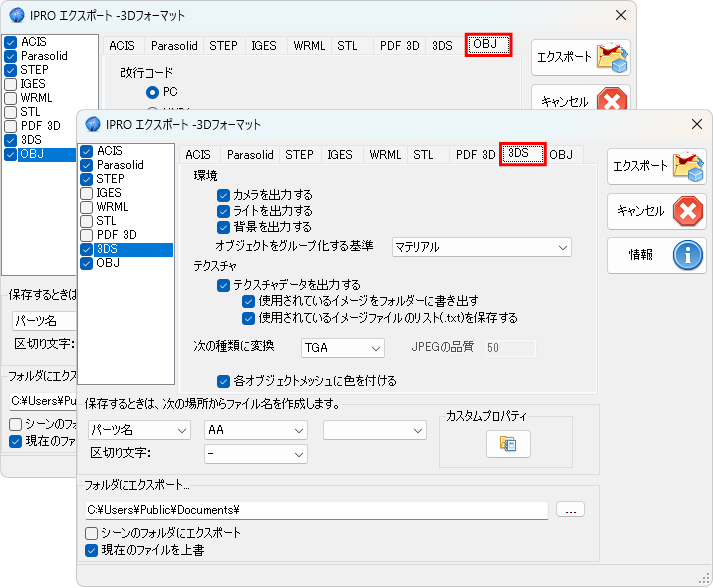

要素のエクスポートメニューに 3DS および OBJ 形式が追加されました。この機能により、3Dモデルを幅広い外部アプリケーションに直接出力できます。

3DS形式は古くから3DCGソフトで標準的に使われており、OBJ形式はゲームやレンダリング、3Dプリントなど多様な分野で広くサポートされています。

07_JPN_Export Elements

座標取得¶

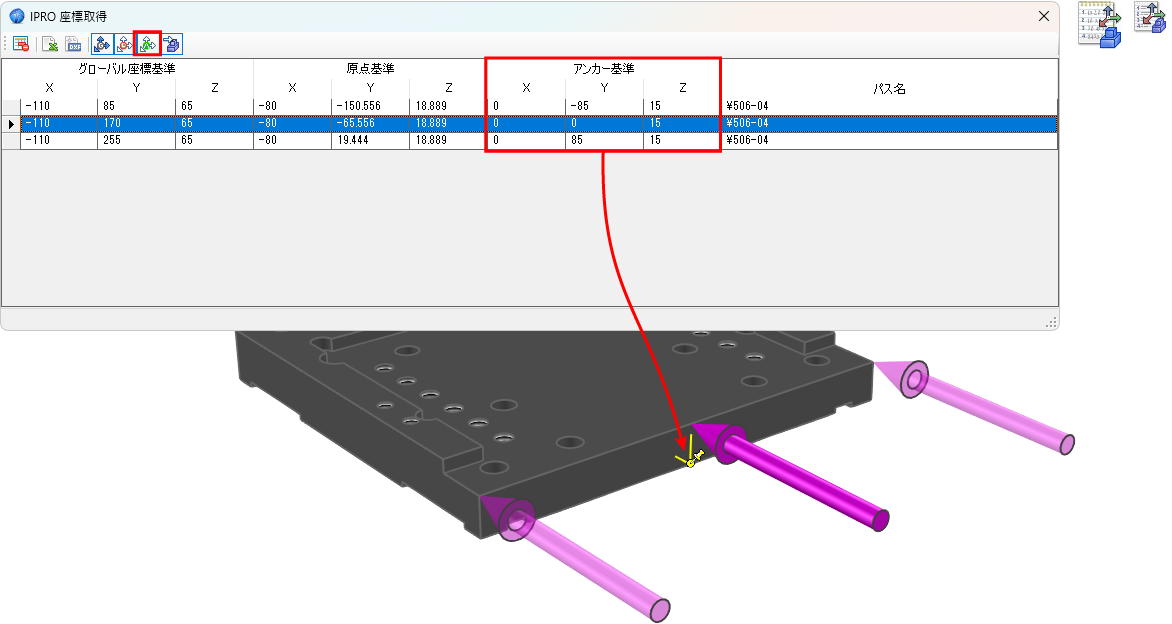

座標取得のメニューで、選択したパーツのアンカーからの座標を取得できるようになりました。

以前のバージョンでもパーツ原点からの座標を確認することはできましたが、原点座標の設定が困難で、実務では使いにくい場面がありました。今回の新機能により、アンカー基準で分かりやすく座標を取得でき、作業性が向上することになりました。

08_JPN_GetCoordinates

プロドリル¶

プロドリルメニューにて、ツール処理が大幅に改善され、パーツドリルの検出が改善されました。干渉を評価する新しい方法を使用することで、加工時間が大幅に短縮されました。

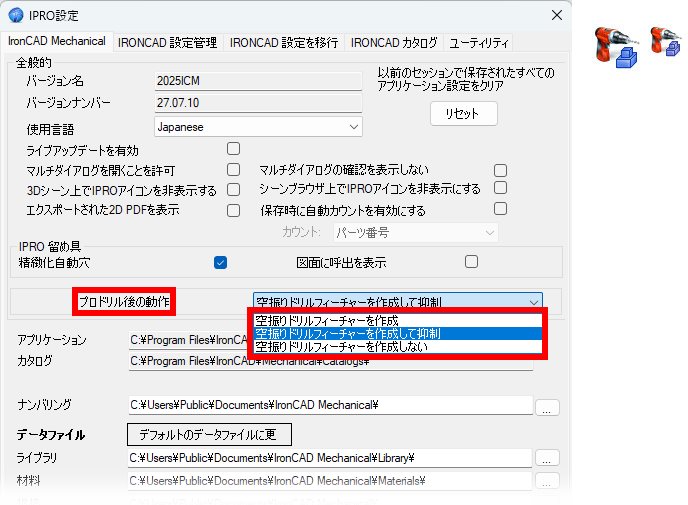

プロドリルは、ドリルフィーチャーを持つドリルパーツと通常のパーツが交差する箇所に穴を自動生成します。この新オプションでは、通常パーツのマイナスフィーチャーが存在する箇所に（例えば、プレートパーツの切り欠き部分等）ドリルフィーチャーが配置されている場合の動作をIProSettingsで、 "空振りドリルフィーチャーを作成する / 作成して抑制する / 作成しない" の3つから選べます。

空振りフィーチャーを履歴として残すか、不要なフィーチャーとして削除、もしくは抑制してモデルをクリーンに保つかを自由に制御できるため、大規模アセンブリや複雑なプレート加工でも柔軟に運用できます。

09_JPN_ProDrill2
