階段

[ 階段 ] メニューで、ステップや側面、踊り場で構成される鋼鉄の階段アセンブリをシーンに配置できます。

[ 階段 ] メニューをシーンにドラッグしてオプションを設定します。階段の寸法を決めるには、プレビューのハンドルをドラッグ、またはダイアログに値を入力します。

階段のプレビュー	階段

ダイアログは 4 つのセクションに分かれています。

階段の形状

最初のセクションでは、階段全体の寸法を設定 ( またはプレビューのハンドルをドラッグ ) します。

側面鋼材要素

2 番目のセクションでは、階段の側面の要素のタイプ、[ サイズ ] 、[ 配置] ** ( 両側、右のみ、左のみ ) 、[ ポジション ]** ( 内部、外部 ) を選択します。 最初のアイコンで鋼材タイプを変更し、2 つめのアイコンでカスタム要素を使用できます。( カスタム要素を作成するには )

カスタム要素を使用する場合、カスタム要素を選択するためのドロップダウンボタンと、サイズを設定するためのボタンが表示されます。

ステップ

3 番目のセクションでは、階段ステップの種類、サイズ、側部鋼材に対する [ オフセット ]、ステップ間の [ 最小の上昇 ]（蹴上げ）を設定できます。 または、その少し上にある [ ステップ ] 項目で、ステップ数を強制的に設定することも可能です。 [ info ] アイコンをクリックすると、階段の正しい寸法設定を示す図を表示できます。

踊り場

4つ目のセクションでは、踊り場の設定を行います。[ タイプ ] ( [ ストレート ] 、[ 右 ] 、[ 左 ] 、[ 中心 ] ) とサイズを設定できます。

ライブラリーフォルダー

ダイアログの左上にある最初のアイコンで、鋼材階段ライブラリーフォルダを設定するためのダイアログを開きます。 これらのフォルダーには、側面鋼材、ステップ、踊り場、手すりなどのカスタム要素を保存できます。

カスタム要素

選択した寸法に要素を適合させるためには、階段を構成するすべてのモデルがパラメトリックであり、ライブラリーのそれぞれの フォルダー に保存されている必要があります。

以下に、側面鋼材要素とステップの例を示します。

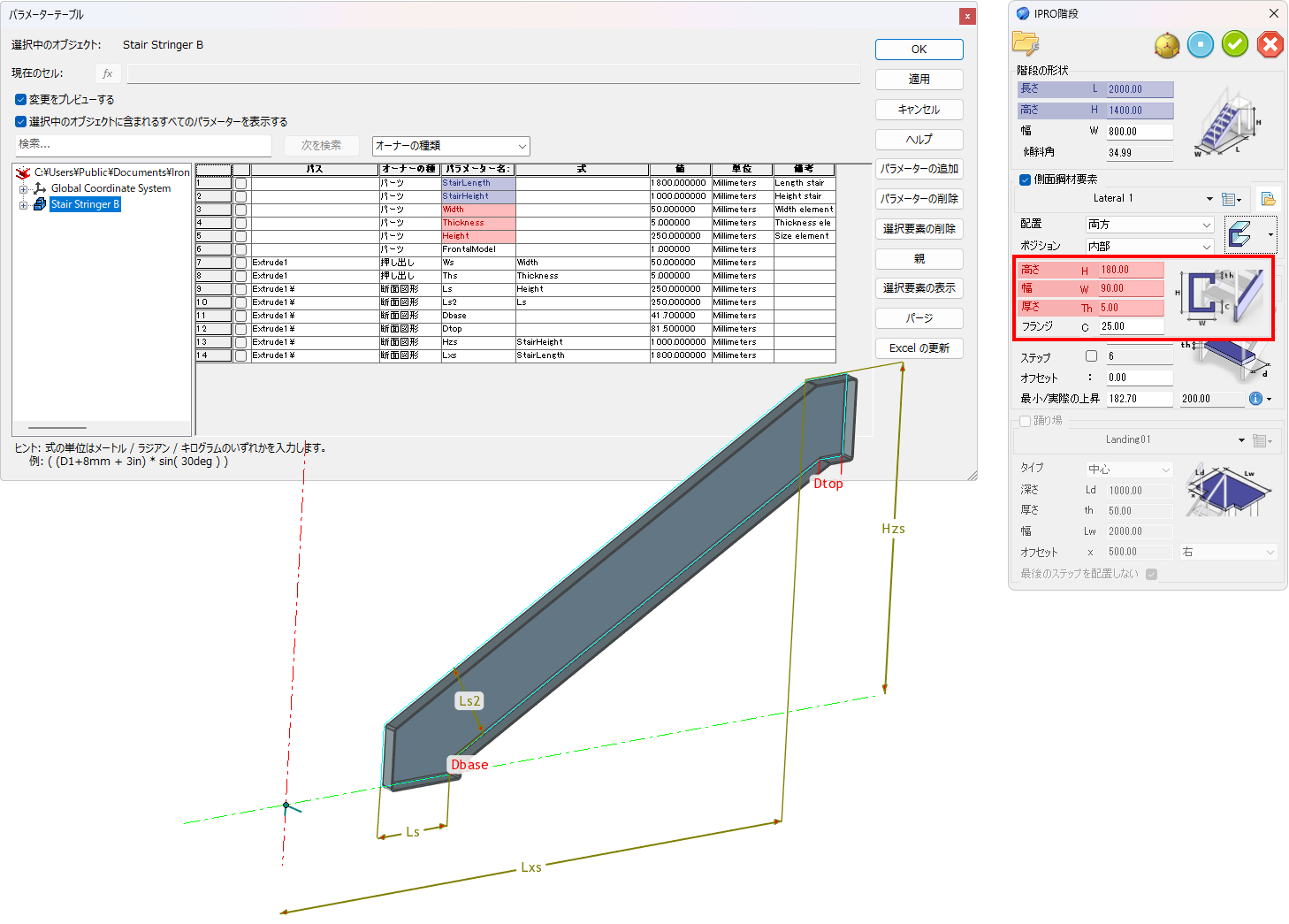

Lateral1

階段のサイズに適合させるには、側面要素に次のパラメーターが含まれている必要があります。

• StairLength - 階段ジオメトリの [ 長さ L ] に対応、階段の長さ
• StairHeight - 階段ジオメトリの [ 高さ H ] に対応、階段の高さ
• Width - プロファイルの [ 幅 W ] に対応、側面鋼材要素の幅
• Height - プロファイルの [ 高さ H ] に対応、側面鋼材要素の高さ
• Thickness - [ 厚さ Th ] に対応、側面鋼材要素 の厚さ
• FrontalModel - 側面鋼材が、階段の形状ボックス内に適切に配置されるためのプロパティです。

LateralC

LateralC は、横方向のパラメトリック断面 (カスタム鋼の断面) を持つパーツです。

この場合、長さ (Length パラメータ) は階段の長さに対応していませんが、階段の長さ (L) と高さ (H) の間の斜辺を計算するために使用されます。

• 幅 - パラメータの W に対応し、横方向要素の幅です
• 高さ - パラメータの H に対応し、横方向要素の高さです
• 厚さ - パラメータのThicknessに対応し、横方向要素の厚さです
• フランジ - パラメータのC に対応し、横方向要素のフランジのサイズです

Step03_SM

Step03_SM は、板金パーツです。

階段のサイズに適合させるには、ステップは以下のパラメーターを含んでいる必要があります。( パーツまたはアセンブリレベルで )

• Width - 階段ジオメトリの [ 幅 W ] に対応、階段の幅
• Depth - ステップの [ 深さ d ] に対応、ステップの深さ
• Thickness - [ 厚さ th ] に対応、ステップの厚さ

ネジがある場合のみのオプション

• ScrewOffset - ステップのエッジからねじまでの距離

Step06-S_Bolt

Step06-S_Bolt は簡略化されたグリッドとボルト、ナット、ワッシャーを含む、ステップのアセンブリです。
