ボスねじ

JME_030_ボスねじ_00

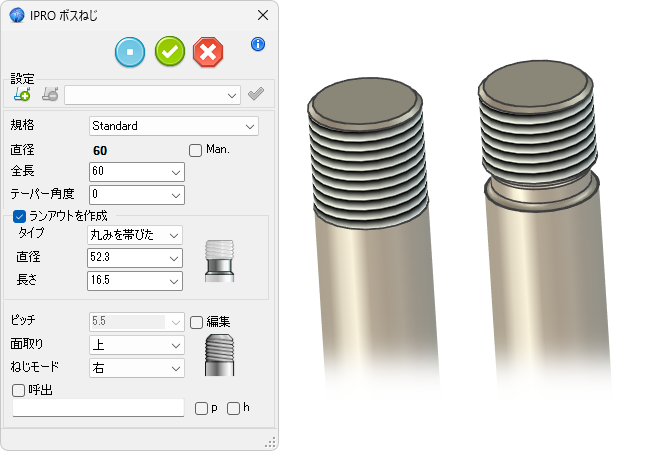

[ ボスねじ ] メニューは、シャフトパーツのねじ用ボスで使用します。このダイアログボックスは、[ ボスねじ ] メニュー をパーツにドロップするたび、または既存の ボスねじ を編集するたびに表示されます。

JME_030_ボスねじ_01

[ ボスねじ ] メニューは円筒形のパーツにのみ配置できます。カタログメニューを円筒形のエッジまたは面にドロップします。( その他のジオメトリにドロップすると警告メッセージが表示されます )

設定

JME_030_ボスねじ_02

[ 設定 ] 内の項目を使うと、現在のボスねじの設定を保存できます。 保存した設定は将来のセッションで素早く呼び出すことが可能です。 また、このセクションにあるボタンを使って、保存した設定を 保存・削除・適用 することもできます。

コンポーネント

規格 のドロップダウンボタンをクリックすると、ボスねじ の種類を以下の４つから選択できます。

  • [ Standard ]
  • [ GAS ]
  • [ NPT_IN ] ( inch )
  • [ NPT_MM ] ( mm )

パラメーター

JME_030_ボスねじ_03

ボスねじ の種類を変更すると、ダイアログボックスのテキストボックスの値が更新されます。

  • [ 直径 ] - このラベルは、シャフト径の測定値を表示します。変更する場合は、[ Man. ] にチェックを入れます。ボスねじ に必要な直径を選択する場合にも使用します。
  • [ 全長 ] - ボスねじ ( ねじのない部分の長さを含む ) の長さを入力、または選択します。
  • [ テーパー角度 ] - ボスねじ のテーパー角度を入力します。

JME_030_ボスねじ_04

  • [ 逃げ溝を作成 ] - 逃げ溝部分を作成する場合はチェックを入れます。
  • [ 直径 ] - ねじのない部分に必要な直径を選択します。
  • [ 長さ ] - ねじのない部分の長さを入力、または選択します。

JME_030_ボスねじ_05

  • [ ピッチ ] - ボスねじのねじのピッチを表示します。この項目を有効にするには、[ 編集 ]オプション にチェックを入れます。
  • [ 面取り ] - ボスねじの上端部に面取りを行うかどうか選択できます。
  • [ ねじモード ] - 右ねじまたは左ねじを選択できます。
  • [ 呼出 ] - 2D図面にねじ山の注釈をつける場合は、このオプションにチェックを入れます。

ボスねじ のデータ構造

規格フォルダー ( ..\Norme\BossThread ) に、コンポーネントのプロパティやパラメータを含んだデータファイルがあります。 コンポーネントに関する主なファイルは次の通りです。

  • BossThread.ini
  • *.dat

すべてのデータには次のフィールドが含まれます。

  • Name - 規格 プルダウンメニューに表示されるコンポーネント名
  • DataFile - コンポーネントの構築に使用するデータを含むファイル
  • Callout - 呼び出しに割り当てられる接頭語
  • 0=MM 1=Inches - 測定単位
  • RunOutFile - ねじのない部分(ねじの逃がし溝)を構築するデータを含むファイル

以下は BossThread.ini のデータ構造です。

## ============================================================================
## * IRONPROXT -  PARAMETRIC LIBRARY  -  Fronema Srl *
## ============================================================================
#
# Name   |  Data File               |Callout| 0=MM 1=Inches |  RunOutFile
Standard | ThreadDiameters.dat      |  M    |  0            |  RunOut.dat
GAS      | GASThreadDiameters.dat   |  G    |  0            |
NPT_IN   | NPTDiameters.dat         |  NPT  |  1            |
NPT_MM   | NPTDiametersMM.dat       |  NPT  |  0            |

*.dat ファイルには、ボスねじ規格に関する規格値のフィールドが含まれており、その構造は見れば理解できる内容になっています。

以下は NPTDiameters.dat の構造例です。

## ============================================================================
## * IRONPROXT -  PARAMETRIC LIBRARY  -  Fronema Srl *
## ============================================================================
##
## NPT Thread Diameters
##
## separator field is TAB
## Units are in inches
##
## Outsider_Diam  NominalSize   Pitch1  Pitch2   Length    Taper Angle
0.383               1/8         0.03571     0   0.15630     1.79
0.518               1/4         0.05262     0   0.23661     1.79
0.656               3/8         0.05262     0   0.25000     1.79
0.825               1/2         0.05262     0   0.32126     1.79
1.041               3/4         0.07143     0   0.37520     1.79
...
...
