E-3）温度

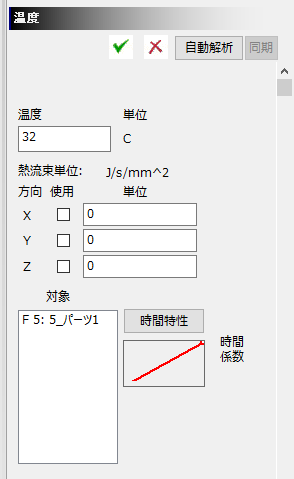

拘束ページの温度ボタンをクリックすると、拘束ツリーに 温度 項目が追加されます。 このオプションは、解析 ページで 熱伝導 が選択されている場合にのみ使用できます。

項目テキストの凡例

( { }内は数値を示します)

フォーマット:[D][?0] 温度 T={温度の大きさ} 温度の単位 ここで、文字列 D は、この項目が右クリックによって無効にされた場合に表示されます。 文字列 ?0は、温度ページがまだ設定されていないことを示します。

温度の大きさと温度単位の内容は、温度単位領域のパラメータ（以下を参照）によって決まります。

温度単位

温度編集ボックス 温度の大きさを入力します。

単位

温度単位は、モデルページの単位系から取得されます。 温度単位は、次の単位で指定します。

F）華氏

C）摂氏

K）ケルビン

これらの温度単位は、次の式で表されます。

F=C*(9/5)+32

K=C+273.15

R=F+459.67

対象ボックス

対象 ボックスに、この境界条件に関連付けられた対象のリストが表示されます。モデルウィンドウをクリックすると、選択が変更されます。

IRONCAD 選択タイプのプルダウンを使用して、クリックして選択できる項目（面、エッジ、パーツ）のタイプを選択することもできます。

拘束する対象をクリックすると、ハイライト表示され、対象 リストに表示されます。

Note

対象 リストで対象を左クリックできます。 これにより、その対象だけがハイライト表示され、対象を削除するオプションが表示されます。 対象選択の詳細は、このリファレンスマニュアルの最後にある「J）選択のヒント」をご確認ください。 ※このリンク先から再びこのページへ戻りたいときは、本画面の左上にある「戻る」ボタンをクリックしてください。

時間特性ボタン

時間特性 ボタンをクリックすると、詳細 ページがアクティブになり、ポップアップ表示されます。（F10 を参照）

時間係数ボックス

時間係数ボックスは、詳細ページで設定される時間依存グラフです。

右クリックメニュー

拘束のツリー項目（固定と回転など）を右クリックすると、次のオプションを含むコンテキストメニューがアクティブになります。

• 有効/無効

これにより、拘束ツリー項目を一時的に無効にして、次の解析で使用しないようにできます。

• 優先順位を上げる

これにより、拘束のツリー項目を下に移動できます。 競合する拘束ツリー項目が同じ節点に適用される場合、一番下の拘束ツリー項目が使用されます。 たとえば、共通のエッジを共有する2つの面に異なる温度が割り当てられている場合、共通のエッジ上の節点には、リストの下位の拘束 ツリー項目に対応する温度が割り当てられます。

• コピー

同じ内容の新しい拘束ツリー項目が、現在の節点の下にコピーされます。

• 削除

これにより、境界条件を削除できます。

ドラッグアンドドロップ

温度ツリー項目(およびその他の拘束ツリー項目)は、拘束ツリー項目内の任意の位置にドラッグアンドドロップできます。
