A-8-6）要素の調査

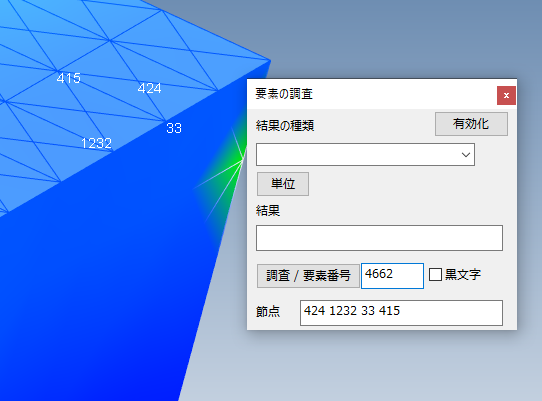

このオプションを使用して（有効な結果がない場合でも）、各要素に関連付けられた節点を表示できます。 調査 セクションの 要素 ボタンをクリックするだけで、要素の調査 ダイアログが開き、要素の上にマウスを移動できます。

これは、結合オプションを使用してモデルをメッシュする場合に、共通の節点（異なる材料の要素間）が同じ節点番号を持つことを確認するために使用できます。 シェルモデルの解析を実行する場合、調査の要素オプションを使用して、シェル要素に関連付けられた前面および背面の値を表示できます。
