A-8-4）出力値のコンタ

プロセッサは、各節点の出力値を含むファイル（.oubファイル）を生成します。 モデルのサーフェスまたはソリッドモデルの切断平面上に補間された節点値を表すコンターを使用して、モデルに色を付けることができます。

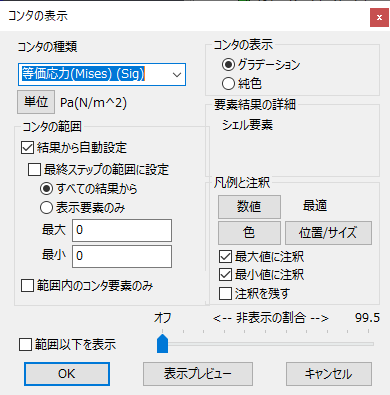

コンタ の 表示/選択 を選択して、コンタを作成する値を選択します。 コンタの表示 ダイアログでは、コンタの出力プロパティ、コンタの範囲、コンタ凡例の位置、形式、色に影響するその他のオプションを指定できます。

コンタの種類 プルダウンは、このダイアログボックスで変更する可能性が最も高いメニューです。 最初は、最も一般的な出力オプションのリストが表示されます。 結果ページのオプションの詳細な結果を表示するチェックボックスがオンの場合、プロセッサによって生成されたすべての出力オプションがリストに表示されます。

コンタタイプの詳細は、結果出力タイプを参照してください。 ※このリンク先から再びこのページへ戻りたいときは、本画面の左上にある「戻る」ボタンをクリックしてください。

コンタの表示ダイアログボックスの単位ボタンを使用すると、次のコンタに異なる出力単位を使用できます。 更新された出力単位は、さまざまな結果オプション（節点の調査とプロット）間で共有され、シミュレーションを保存（IRONCAD アドインツールバー内にある）ボタンを使用したときにシミュレーションの一部として保存されます。 次の図は、モデルの等価応力（フォンミーゼス応力に類似）応力を N/mm^2 単位で示しています。
